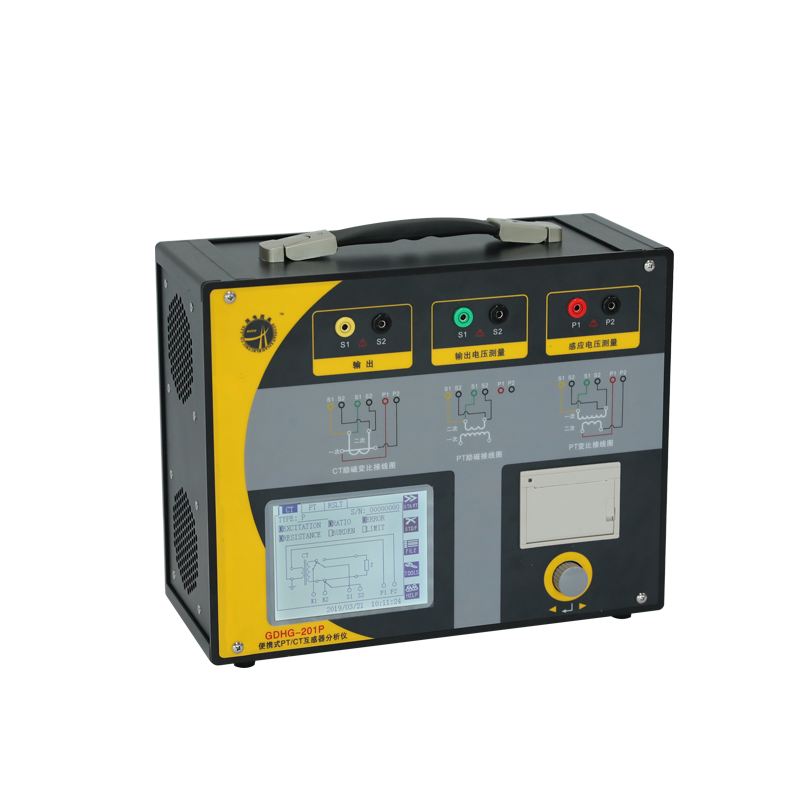

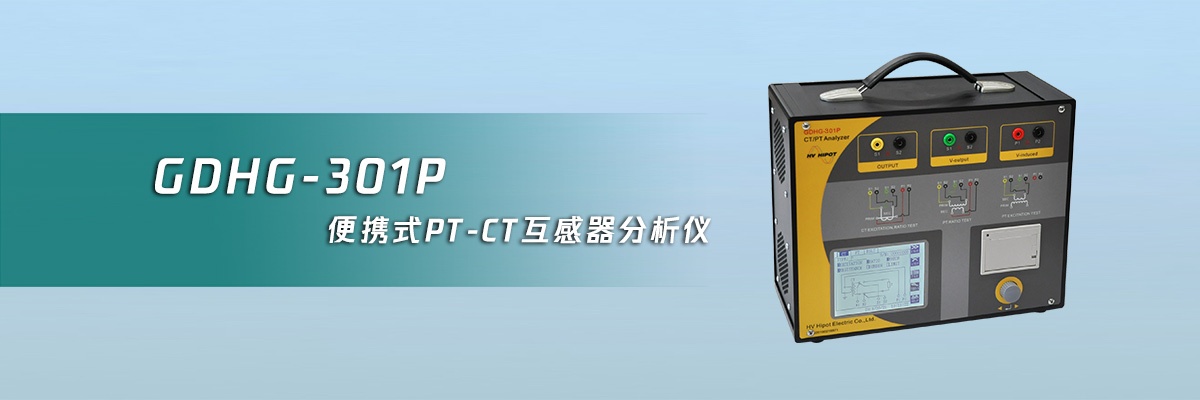

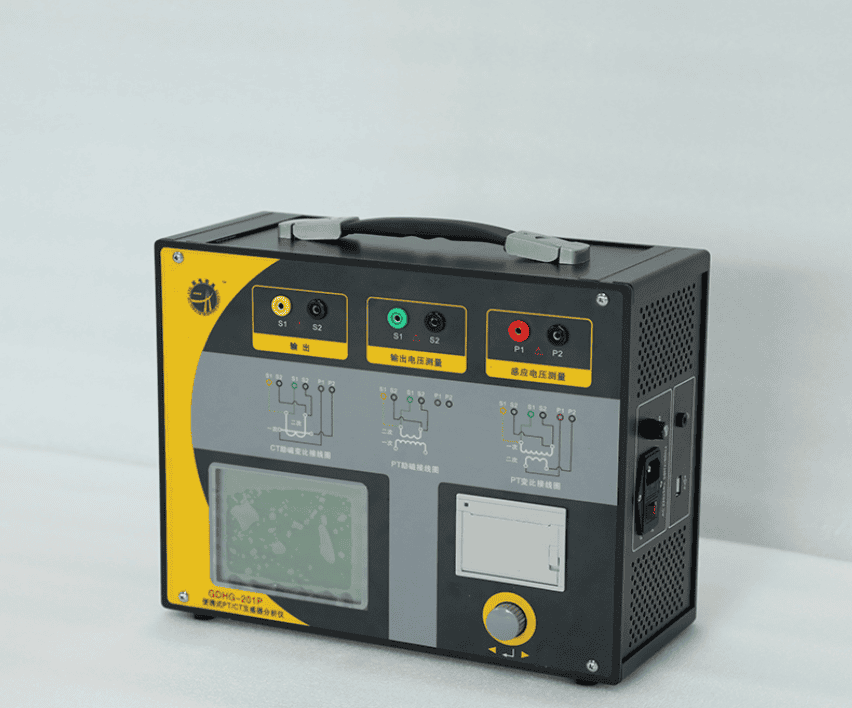

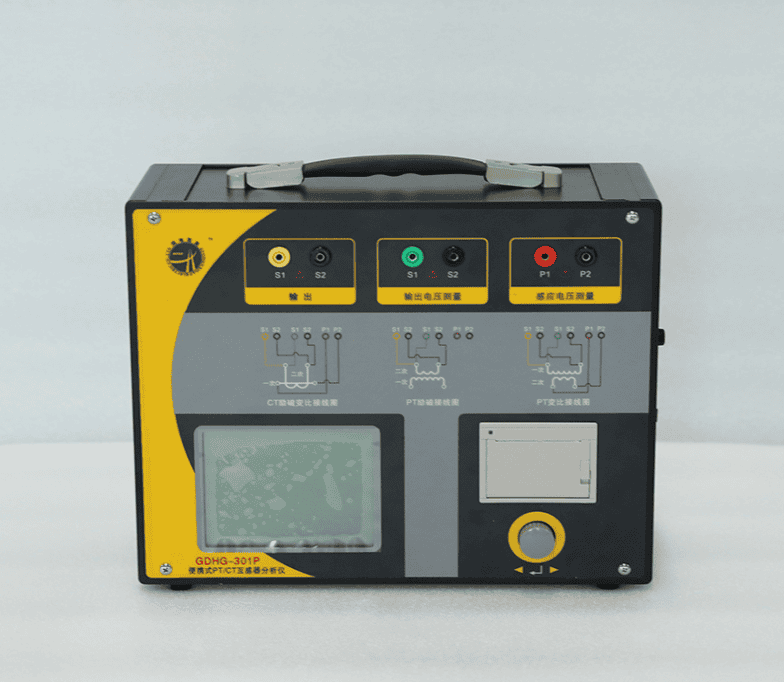

GDHG-201P/301P便攜式PT/CT互感器分析儀
GDHG-201P/301P

便攜式PT/CT互感器分析儀

 相關產品
Related Products

國電西高國電西高



·型號:GDHG-201P    GDHG-301P
·功能全面,既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試
·現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線,使用極為簡單的測試接線和操作實現電流互感器的檢定,極大的降低了工作強度和提高了工作效率
·可精確測量變比差與角差,比差最大允許誤差±0.05%,角差最大允許誤差±2min,能夠進行0.2S級電流互感器的測量,變比測量范圍為1~40000


其他功能:

1、 基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流,卻能應對拐點高達60KV的CT測試。

2、 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。

3、 測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6)、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。

4、 測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。

5、 全中文動態圖形界面,無需參考說明書即可完成接線、設置參數:動態顯示參數設置,根據當前所選的試驗項目自動顯示其相關參數;動態顯示幫助接線圖,根據當前所選試驗項目,顯示對應的接線圖。

6、 5.7寸圖形透反式LCD,陽光下清晰可視。

7、采用旋轉光電鼠標操作,操作簡單,快捷方便,極易掌握。

8、面板自帶打印機,可自動打印生成的試驗報告。

9、測試結果可用U盤導出,程序可用U盤升級,方便快捷。

10、裝置可存儲1000組測試數據,掉電不丟失。

11、配有后臺分析軟件,方便測試報告的保存、轉換、分析,可以用于試驗數據的對比、判斷與評估。

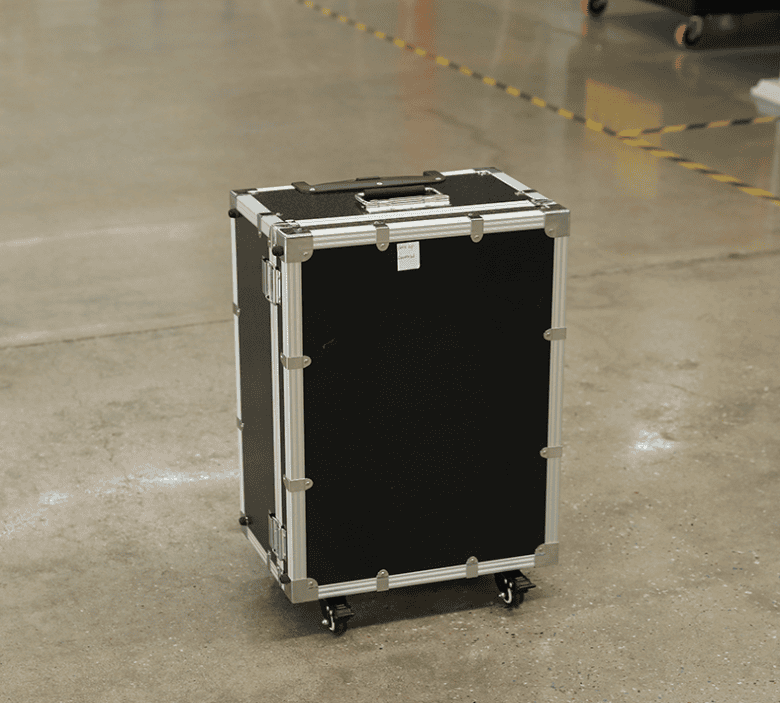

12、易于攜帶,裝置重量<10Kg。

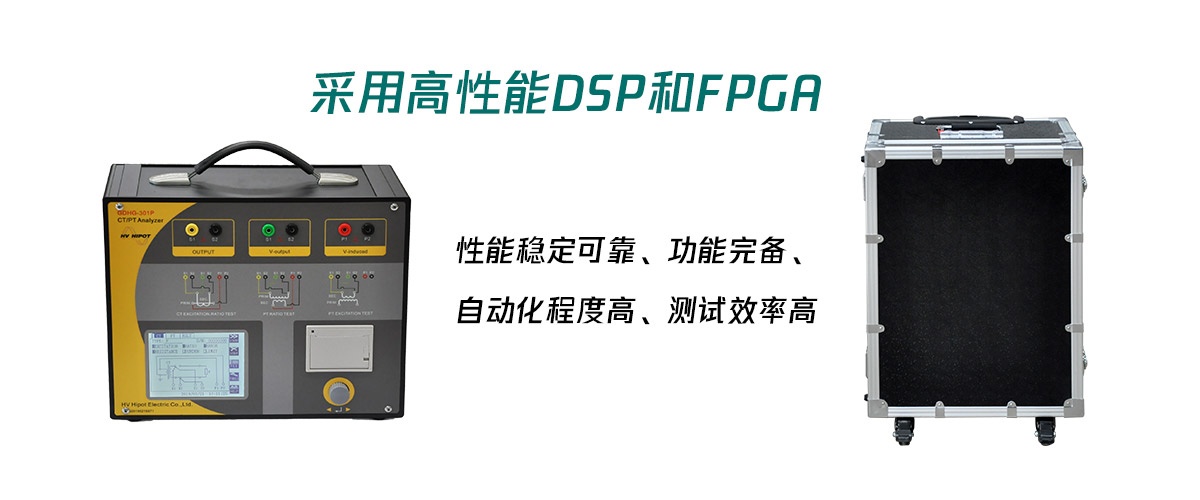

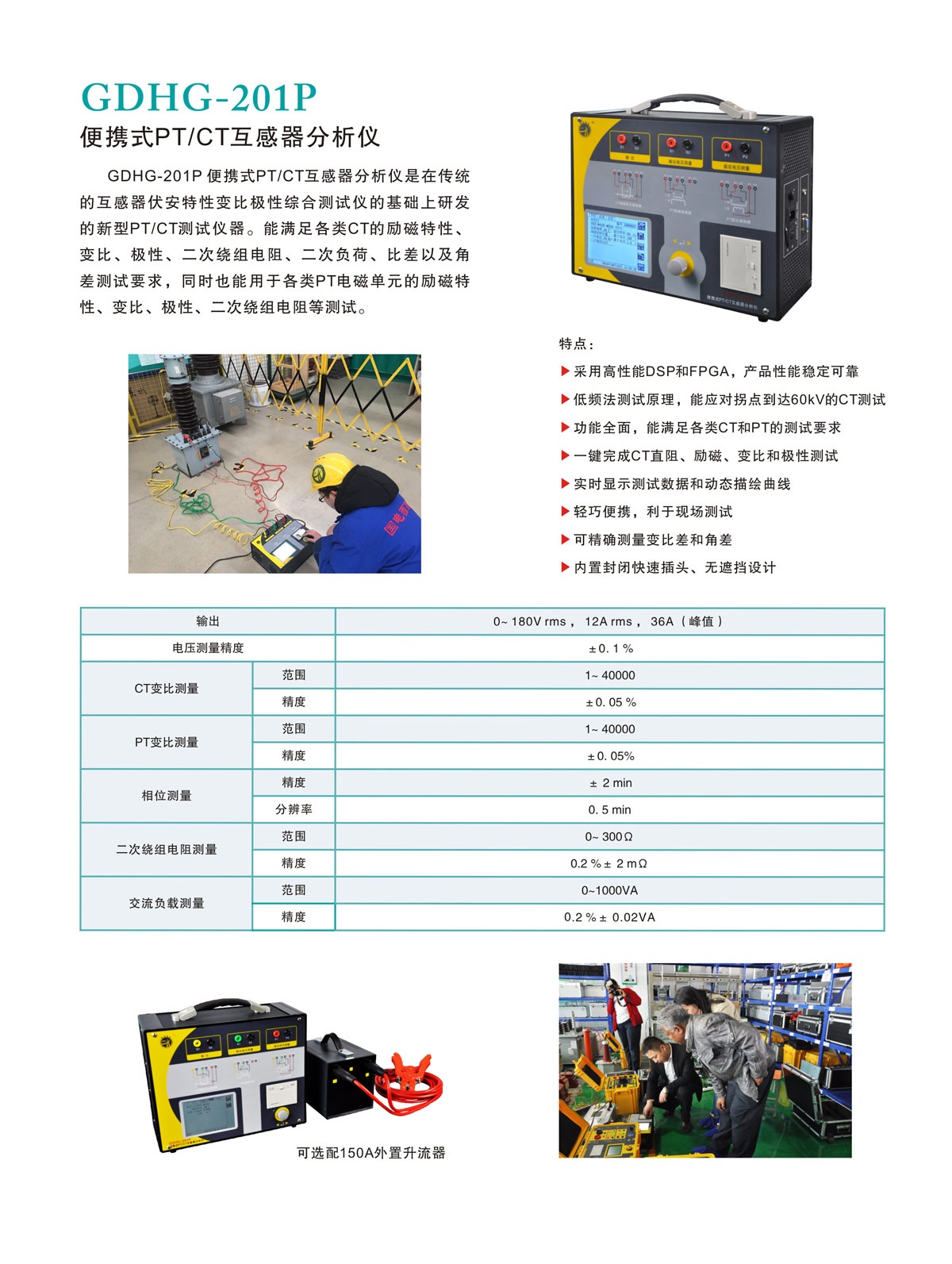

    GDHG-201P/301P便攜式PT-CT互感器分析儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上,廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝,保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平,是電力行業用于互感器的專業測試儀器。






型號 GDHG-201P GDHG-301P
測試用途 CT , PT CT , PT
輸出 0~180Vrms , 12Arms , 36A (峰值) 0~180Vrms , 12Arms , 36A (峰值)
電壓測量精度 ±0.1% ±0.2%
CT 變比 范圍 1~40000 1~40000
測量 精度 ±0.05% ±0.1%
PT 變比 范圍 1~40000 1~40000
測量 精度 ±0.1% ±0.1%
相位測量 精度 ±2min ±5min
分辨率 0.5min 0.5min
二次繞組電阻測量 范圍 0~300Ω 0~300Ω
精度 0.2%±2mΩ 0.5%±2mΩ
交流負載測量 范圍 0~1000VA 0~1000VA
精度 0.2%±0.02VA 0.5%±0.05VA
輸入電源電壓 AC220V±10% , 50Hz
工作環境 溫度: -10 ο C~50 ο C , 濕度: ≤90%
尺寸、重量 尺寸365 mm×290 mm×153mm 重量<10kg



產品細節
相關視頻
合集列表 共 2 集
GDHG-301P便攜式PTCT互感器分析儀 操作視頻 GDHG-201P/301P
GDHG-201P 互感器綜合特性測試儀 操作視頻 GDHG-201P/301P

GDHG-301P便攜式PTCT互感器分析儀 操作視頻 GDHG-201P/301P

GDHG-201P 互感器綜合特性測試儀 操作視頻 GDHG-201P/301P

業績服務

客戶來訪 |天津設備制造公司考察我司互感器測試設備

客戶來訪 |天津設備制造公司考察我司互感器測試設備

近日,天津設備制造公司的代表團隊到訪我司,進行了一次關于互感器測試設備的深入考察。此次活動旨在加強雙方的技術交流與合作,...

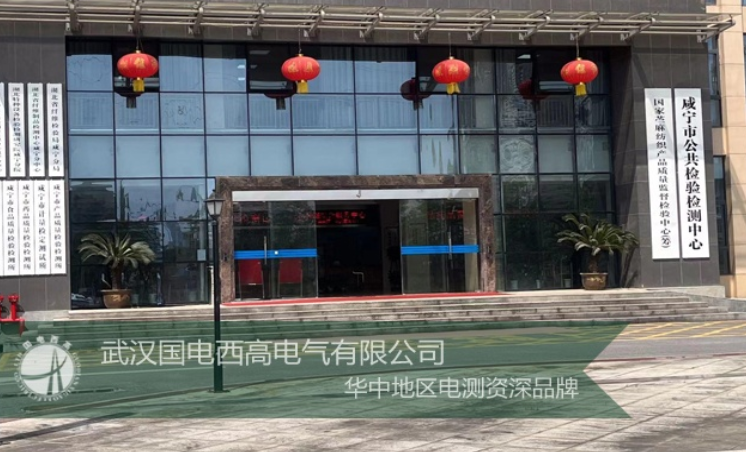

國電西高為咸寧客戶提供互感器現場綜合校驗儀專業技術培訓
