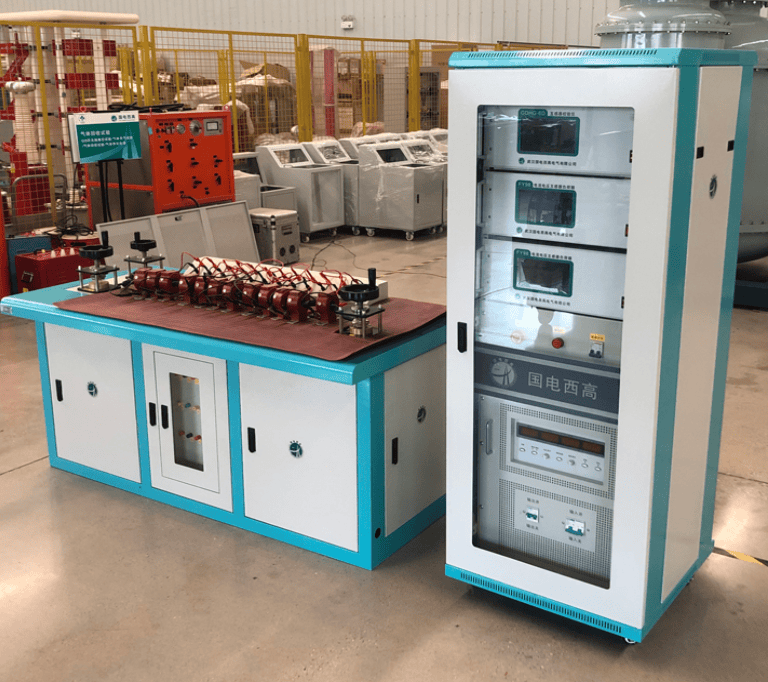

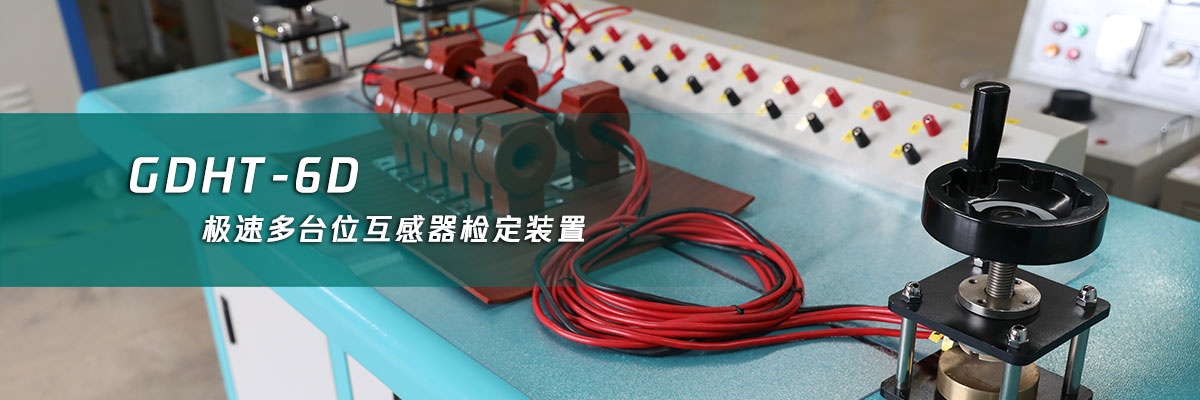

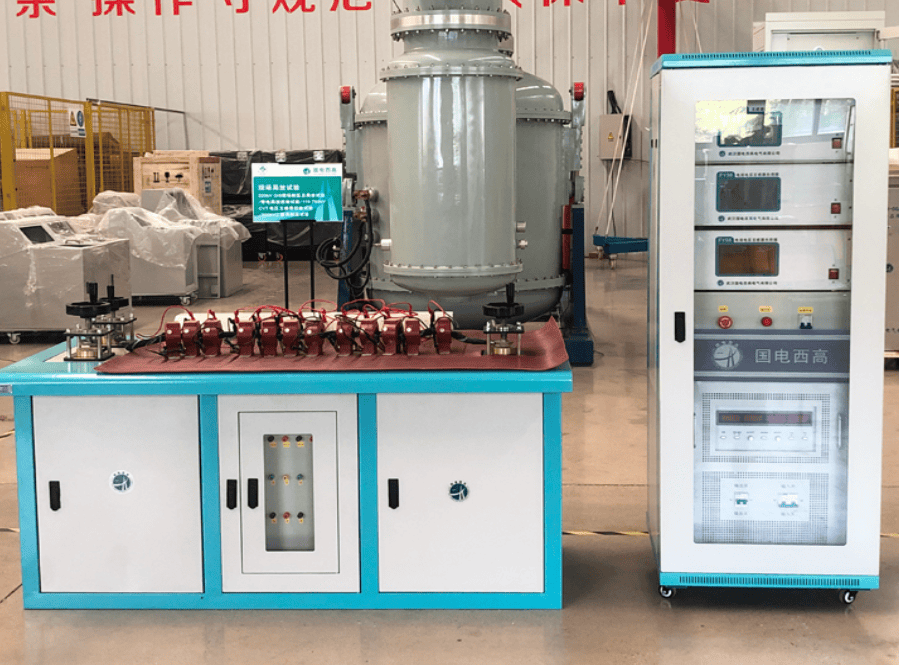

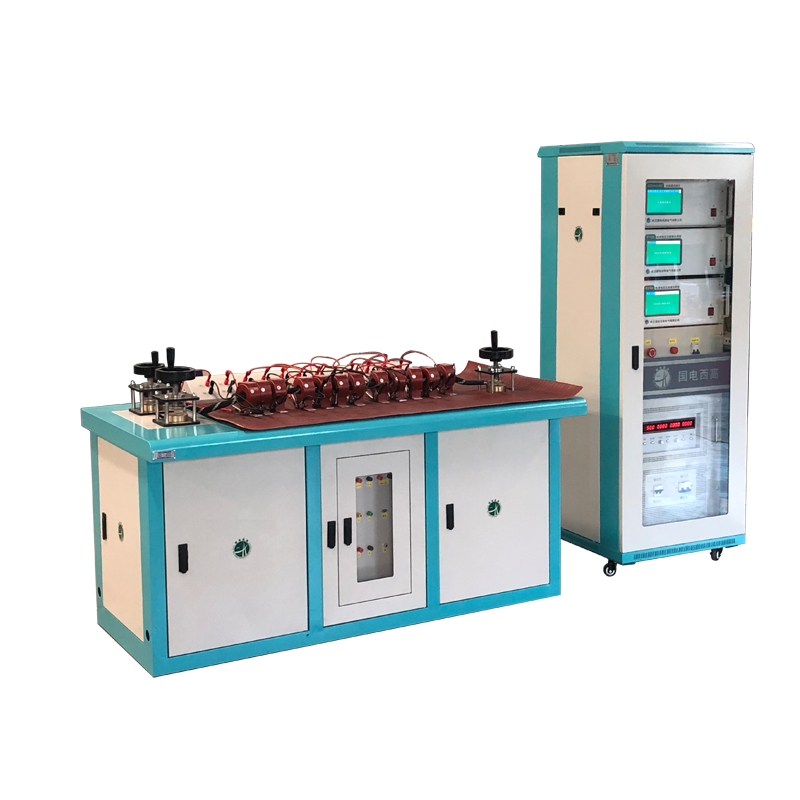

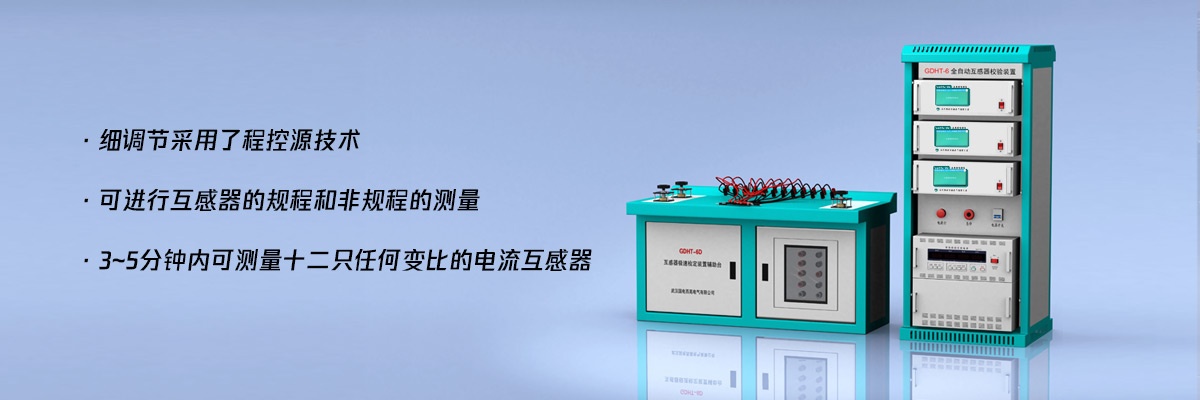

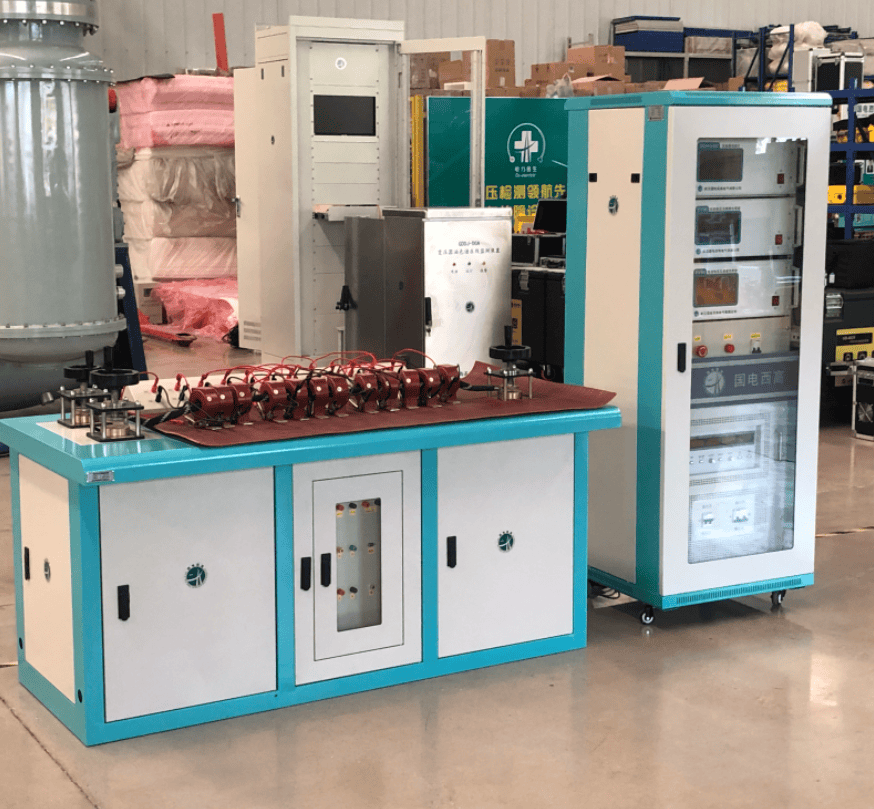

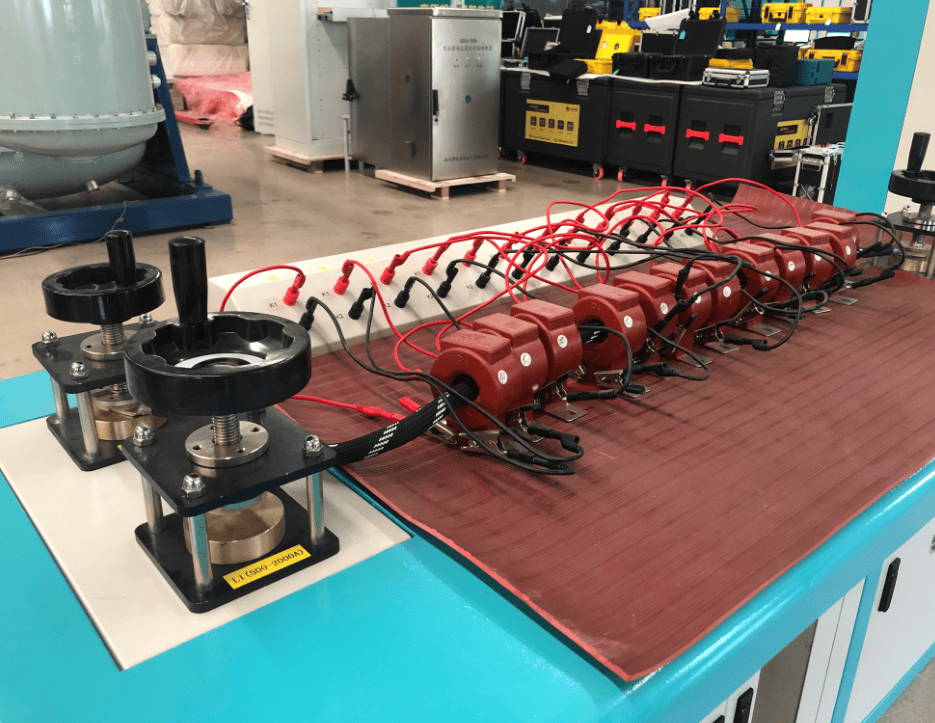

GDHT-6D極速多臺位互感器檢定裝置是武漢國電西高電氣有限公司研制開發的新一代極速程控源互感器檢定臺。采用最新的虛擬儀器的設計思想，用戶只需通過計算機屏幕上的虛擬儀器界面，操作鼠標和鍵盤,即可按規程的要求完成對電流互感器和電壓互感器的全自動測試，并對測試結果進行分析、計算和數據庫管理，按用戶的需求 打印測試記錄和各種證書。是電力系統和其它部門互感器檢定的理想設備。
主要特點

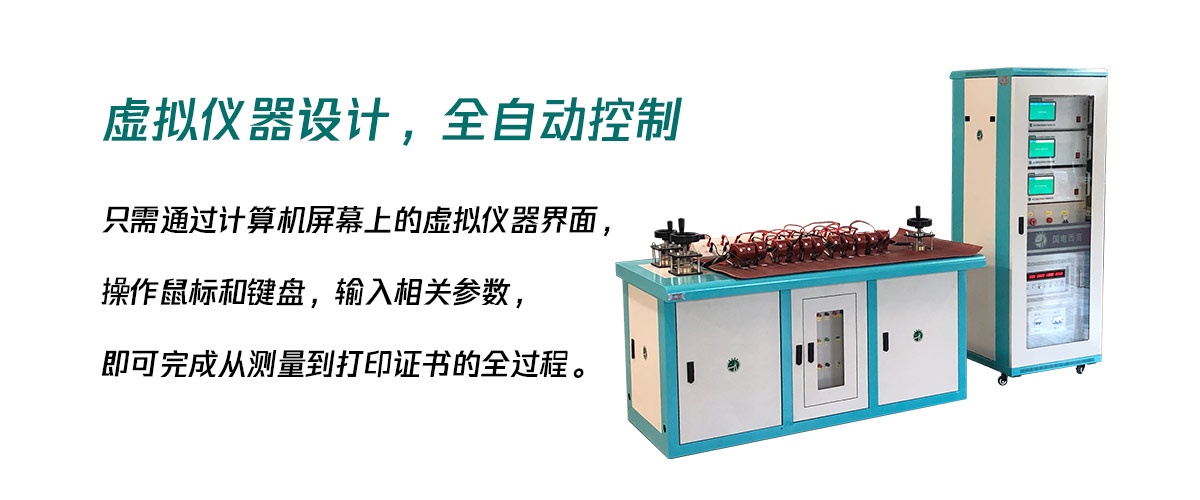

1、真正的虛擬儀器設計，全自動控制，只需通過計算機屏幕上的虛擬儀器界面，操作鼠標和鍵盤，輸入互感器類型、量程、準確度等級、容量、功率因數等參數，即可完成從測量到打印證書的全過程。

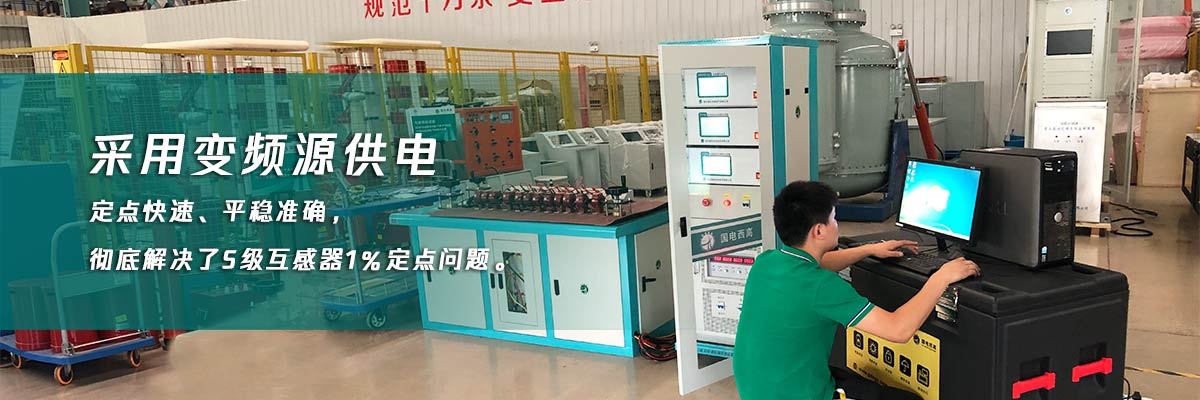

2、采用變頻源供電，定點快速、平穩準確，徹底解決了S級互感器1％定點問題。

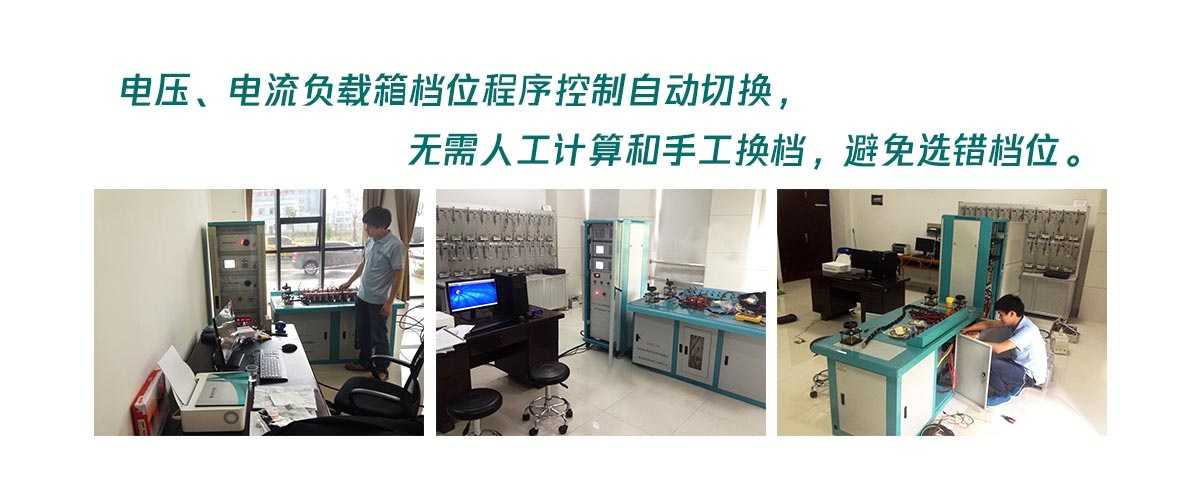

3、電壓、電流負載箱檔位程序控制自動切換，無需人工計算和手工換檔，避免選錯檔位。
4、有完善的報警和過流保護功能。
5、所附互感器校驗儀，自帶屏和鍵盤，極大地方便了調試、檢定和現場使用。
| 產品型號參數 | ||
| 整機準確度： 2 級 | 基本誤差： X= K （ X×1% ＋ Y×1% DX ） Y= K （ X×1%+Y×1% DY ） 式中： ΔX—— 同相分量基本誤差允許值； ΔY—— 正交分量基本誤差允許值； K—— 儀器常數， K=1 ； X—— 同相測量盤示值的絕對值； Y—— 正交測量盤示值的絕對值； DX ， DY—— 測量盤最小分度值或量化值； | |
| 工作電壓、工作電流、百分表準確度 | 1 級 | |
| 工作電壓范圍 | 5V ～ 120V | |
| 工作電流范圍 | 50mA ～ 8A 即（ 5A ： 1% ～ 160% ） | |
| ΔV 測量范圍 | 0.1mV ～ 200V(PT 或阻抗 ) | |
| ΔI 測量范圍 | 5uA ～ 6A | |
| 頻率測差范圍 | 40 Hz ～ 60 Hz | |
| 分辨率 | 0.1 Hz | |
| 測量范圍 | f: 0.0000% ～ 200.0%(CT/PT) δ ： 0.000′ ～ 999.9′ Z ： 0.0000Ω ～ 100.0Ω Y: 0.0000mS ～ 100.0 mS | |
| 電壓 負載箱 部分 |
1 、額定容量： 1.25 ～ 158.75VA 2 、電壓范圍： 50%-120% 3 、二次電壓： □100V ■100/  V 4 、功率因數： 0.8 ,1.0 5 、準確度： ±3 +0.1VA 6 、試驗電壓： 2kV
|
|
| 電流 負載箱 部分 | 1 、額定容量： ■2.5VA － 60VA ■2.5VA － 40VA 2 、測量范圍： 5%-120% 3 、二次電流： ■ 5A ■ 1A 4 、功率因數： 0.8 ， 1.0 5 、準確度： ±3 +0.0025VA | |
| 自升流標準電流互感器 | 溫度 | -5—+40℃ |
| 濕度 | ﹤ 80% | |
| 額定容量 | ■ 5VA 、 COSφ=1 ■ 1VA 、 COSφ=1 | |
| 二次電流 | ■ 5A ■ 1A | |
| 一次電流 | □5—3000A ■5—2000A □5—5000A | |
| 準確等級 | ■ 0.05 □ 0.05s □ 0.02 □ 0.02s □ 0.01 □ 0.01s | |
| 是否帶升流器 | ■ 帶 □ 不帶 | |
| 自升壓標準電壓互感器 | 一次電壓 |
□6KV/100V 、 6/ KV/100/ V ■ 10KV/100V 、 10/ KV/100/ V □35KV/100V 、 35/ KV/100/ V □110/ KV/100/ V □220/ KV/100/ V □330/ KV/100/ V
|
| 二次電壓 |
■ 100V ■ 100/ V □ 100/3V
|
|
| 額定二次容量 | ■ 0.25VA CosФ=1.0 □0.20VA CosФ=1.0 □0.08VA CosФ=1.0 | |
| 是否帶升壓器 | ■ 帶 □ 不帶 | |
| 試驗電壓一次繞組感壓耐壓 | 1.2 Un ， 1 分鐘，二次繞組對地，工頻耐壓 2KV ， 1 分鐘 | |
| 額定頻率 | 50HZ | |
