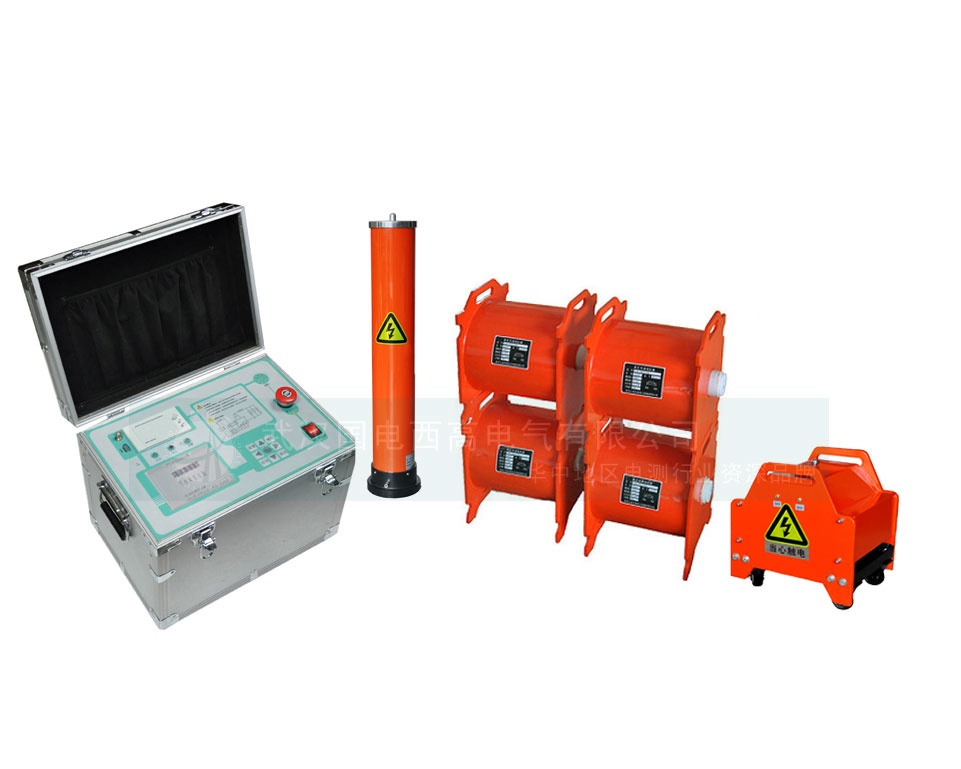

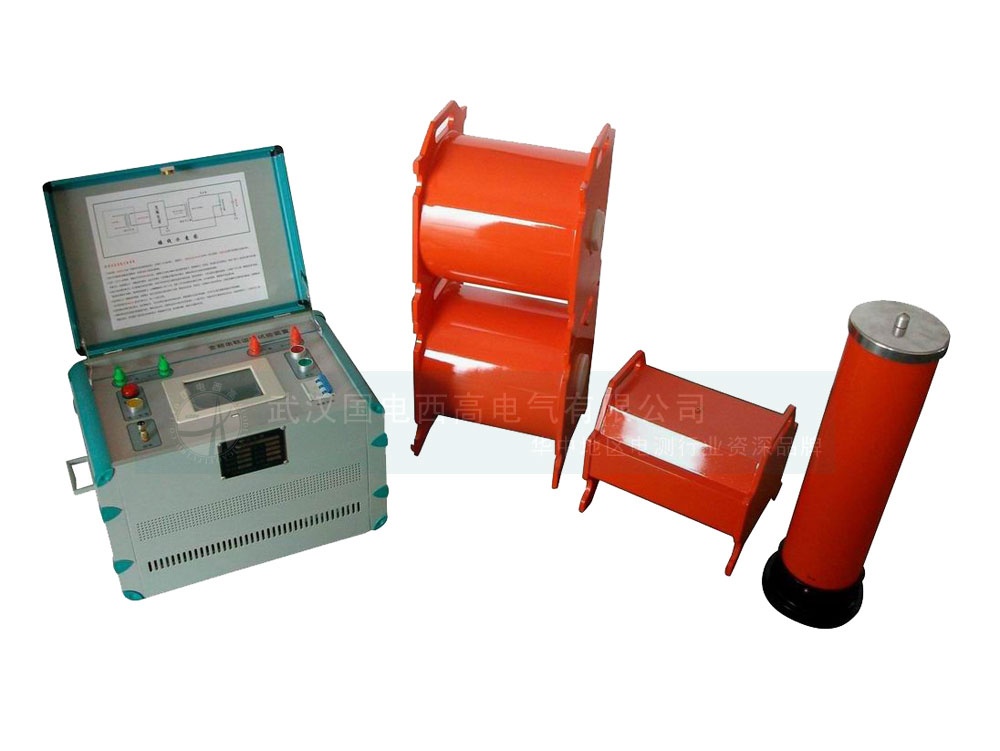

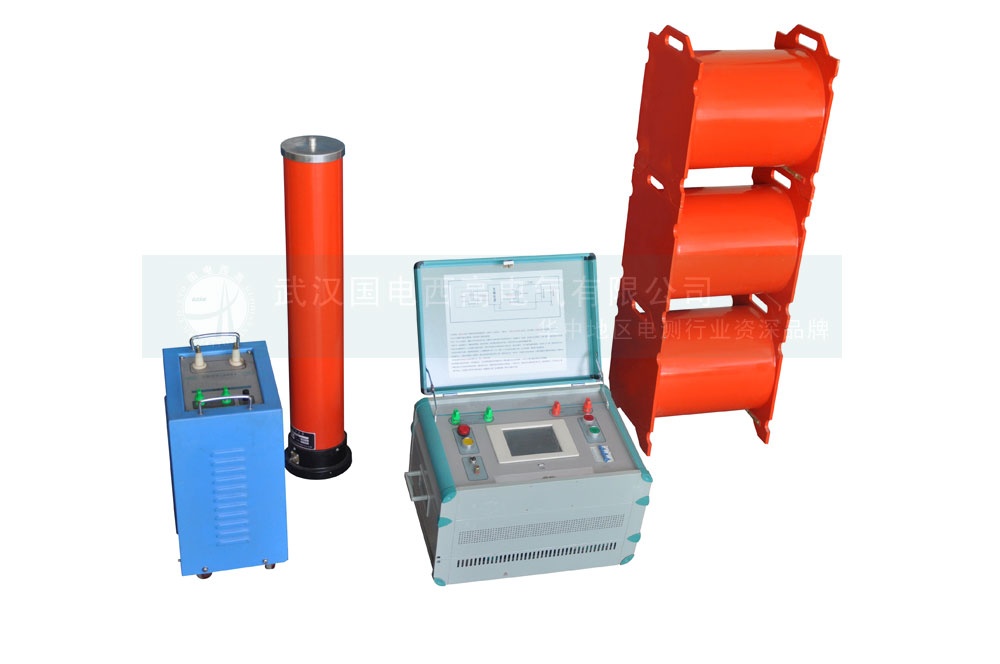

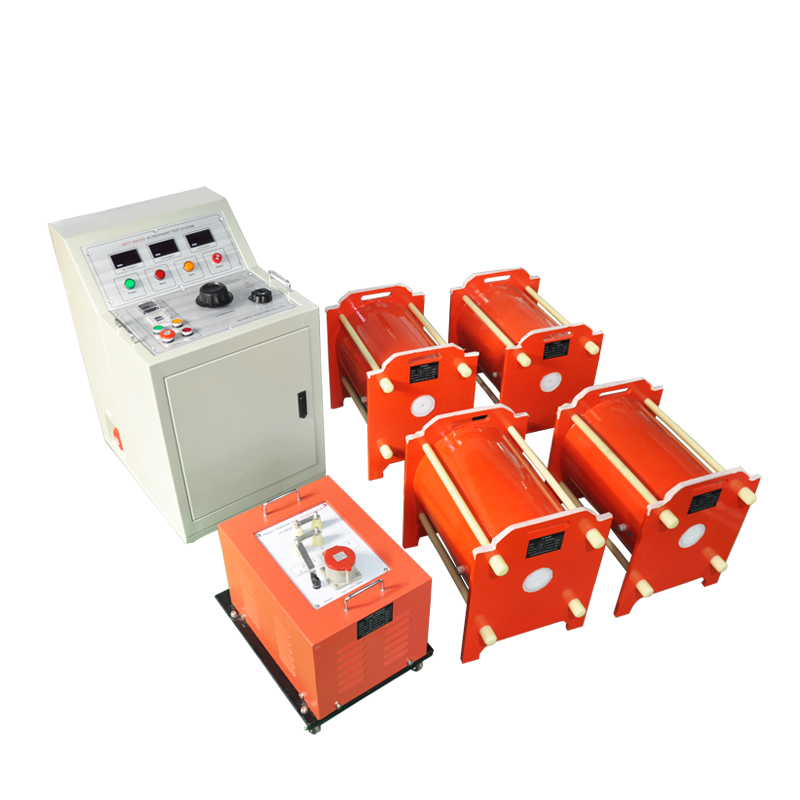

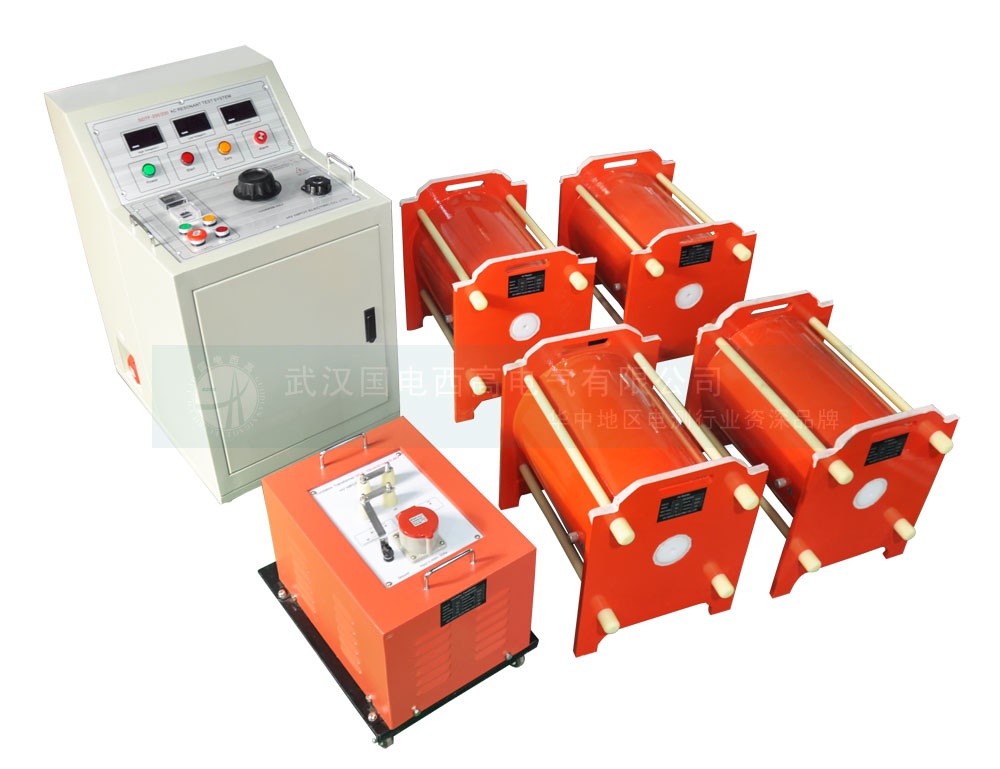

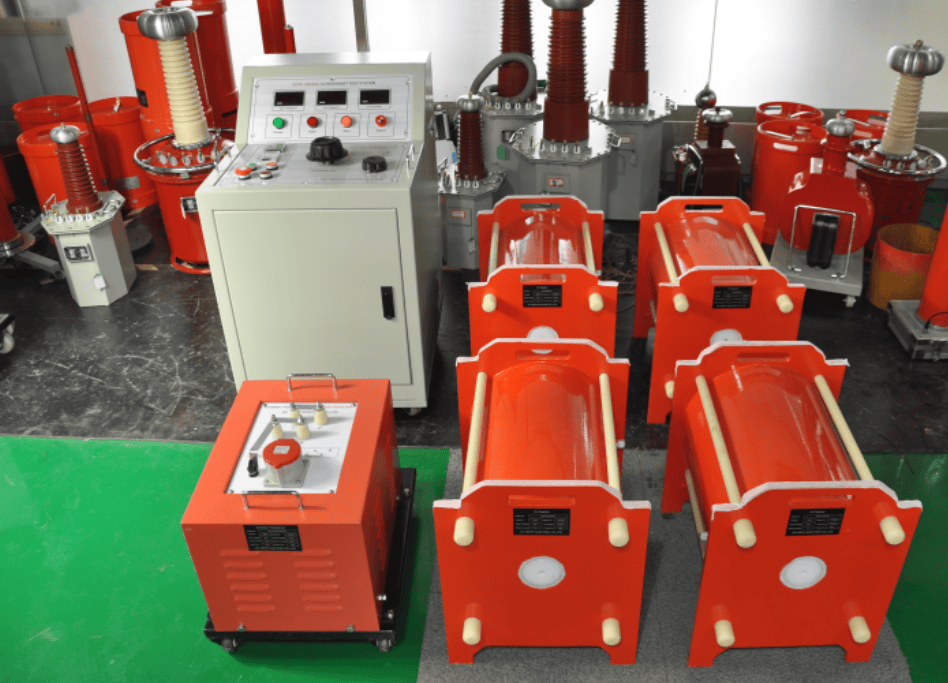

GDTL-C系列CVT變頻串聯諧振試驗裝置
GDTL-C系列

CVT變頻串聯諧振試驗裝置

 相關產品
Related Products
國電西高國電西高國電西高國電西高


· 體積小、重量輕、外形美觀;接線操作簡單

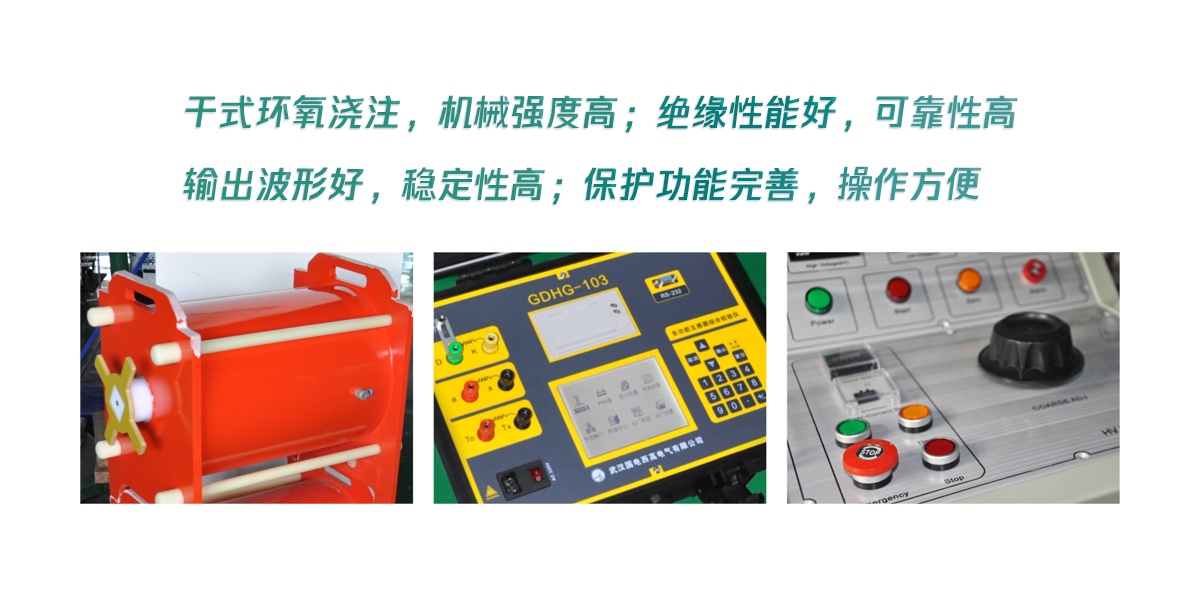

· 干式環氧澆注,機械強度高,絕緣性能好,可靠性高
· 容量裕度大;輸出波形好;穩定性高;操作方便
· 保護功能完善:具備零位保護、過壓保護、過流保護等功能

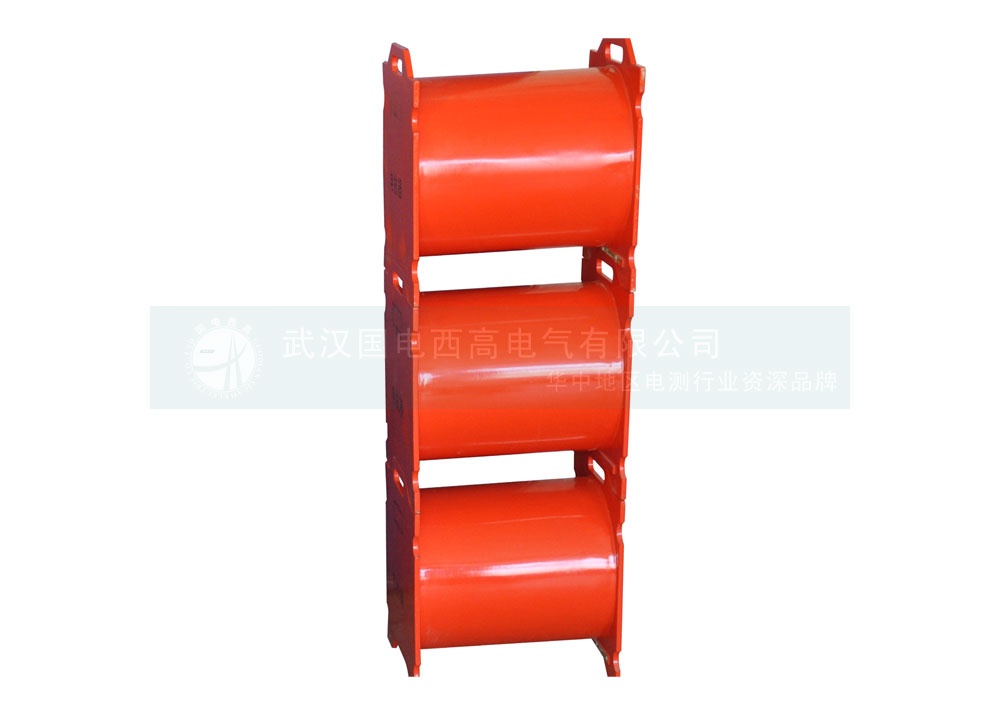

· 根據用戶要求,電抗器分為固定電抗器和可調電抗器兩種方式

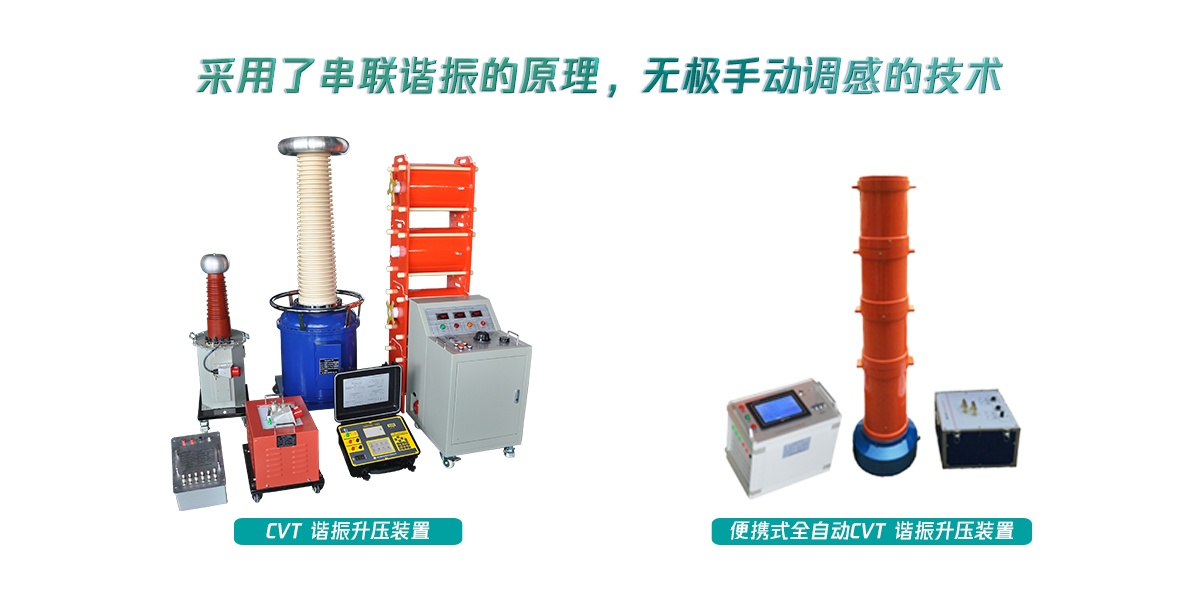

    隨著CVT(電容式電壓互感器)技術的不斷成熟, CVT得到不斷的推廣。采用傳統的方式對CVT進行校驗,由于CVT的主電容量比較大,一般為0.005~0.02uF,因此,對試驗電源的容量要求就很高,通常為幾十上百千伏安甚至幾百千伏安,現場往往難得找到這么大容量的電源,而且,這么大容量的電源重量為好幾百公斤甚至好幾噸,不易于搬動,不易于現場試驗。因此,我們國電西高采用了串聯諧振的原理,采用了無極手動調感的技術,研發出了新一代的CVT校驗專用工頻串聯諧振升壓裝置,使得所需電源、試驗設備體積和重量幾十倍的下降,方便的滿足35kV、66kV、110kV、220kV、330kV、500kV電壓等級各類型CVT校驗的升壓要求。GDTF 系列變頻串聯諧振耐壓試驗裝置采用多節電抗器串聯的方式,體積小、重量輕,接線操作簡單,是電力計量、高壓測試專業人員理想的新型換代產品。






使用條件 環境溫度:10℃~+40℃
相對濕度:≤90%
工作頻率 50HZ
輸入電壓 AC220(單相)
輸出電壓波形失真度 優于0.5%
額定輸入容量 5KVA(2臺電抗器)
5KVA(4臺電抗器)
10KVA(6-8臺電抗器)
額定輸入電壓 220V(4臺電抗器)
額定輸入電流 22.7A/45.4A
額定輸出電壓 76.2KV(2臺電抗器)
152.4KV(4臺電抗器)
209.6KV(6臺電抗器)
303.1KV(8臺電抗器)
額定輸出電流 0.5A/1A
單臺電抗器耐壓 40KV/60KV
單臺電抗器容量 20KVA/40KVA/60KVA
單臺電抗器容量 45㎏/60㎏

主要配置

產品型號 35/0.5 66/0.5 110/0.5 110/1 220/0.5 220/1 330/0.5 330/1 500/0.5 500/1
調壓控制箱容量 5KVA 5KVA 5KVA 5KVA 6KVA 10KVA 10KVA 15KVA 10KVA 15KVA
額定高壓(KV) 24.2 45.7 76.2 76.2 152.4 152.4 209.6 228.6 303.1 346.4
電抗器數量 1 1 2 2 4 4 6 4 8 6
單臺電抗器耐壓 40KV 50KV 40KV 40KV 40KV 40KV 60KV 40KV 40KV 60KV
單臺電抗器容量 20KVA 25VA 20KVA 40KVA 20KVA 40KVA 20KVA 60KVA 20KVA 60KVA

適用范圍

產品型號 典型適用范圍
GDTF(C)-35/0.5 電壓等級為35KV,電容量小于等于0.04UF的所有CVT
GDTF(C)-66/0.5 電壓等級為66KV,電容量小于等于0.04UF的所有CVT
GDTF(C)-110/0.5 電壓等級為110KV, 電容量小于等于0.02UF的所有CVT,使用兩節電抗器串聯
GDTF(C)-110/1 電壓等級為110KV,電容量小于等于0.04UF的所有CVT,使用兩節電抗器串聯
GDTF(C)-220/0.5 電壓等級為220KV,電容量小于等于0.01UF的所有CVT,使用兩節電抗器串聯
GDTF(C)-220/1 電壓等級為220KV,電容量小于等于0.02UF的所有CVT,使用兩節電抗器串聯
GDTF(C)-330.0.5 電壓等級為330KV,電容量小于等于0.0075UF的所有CVT,使用兩節電抗器串聯
GDTF(C)-330/1 電壓等級為330KV,電容量小于等于0.015UF的所有CVT,使用兩節電抗器串聯
GDTF(C)-500/0.5 電壓等級為500KV,電容量小于等于0.005UF的所有CVT,使用兩節電抗器串聯
GDTF(C)-500/1 電壓等級為500KV,電容量小于等于0.01UF的所有CVT,使用兩節電抗器串聯




產品細節
