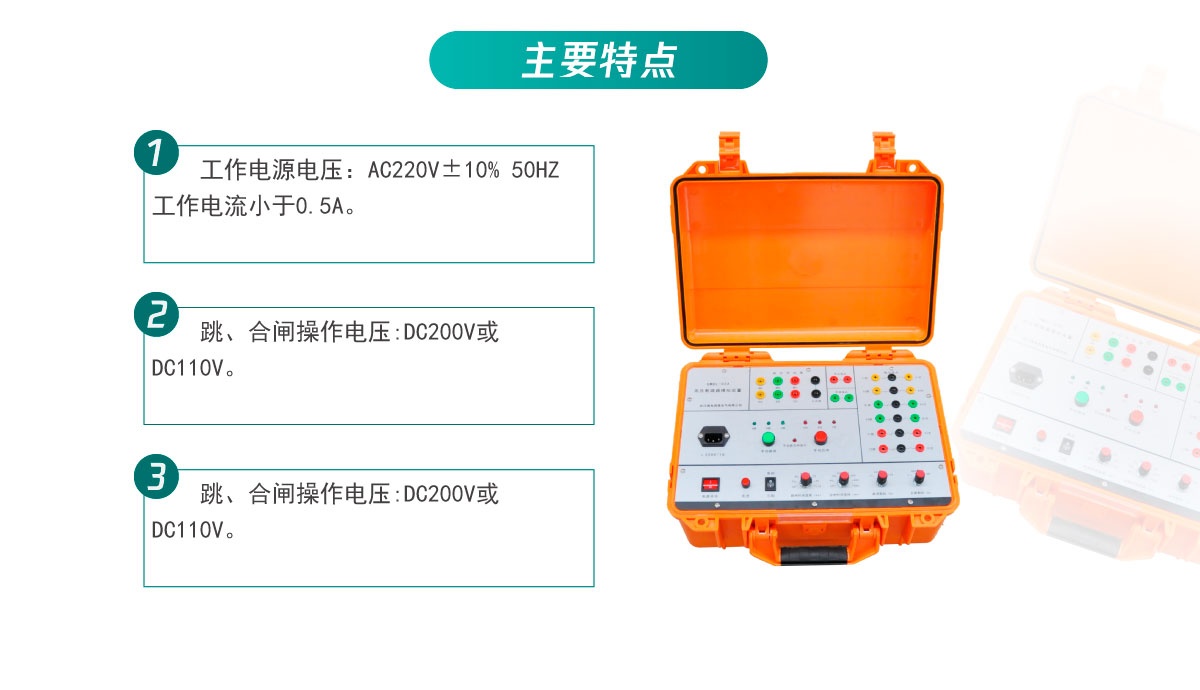

| 1、工作電源電壓 | AC220V±10% 50HZ 工作電流小于0.5A。 |
| 2、跳、合閘操作電壓 | DC200V或DC110V。 |
| 3、跳、合閘時間 |
跳閘時間選擇： 20ms、30ms、40 ms、50 ms、60 ms、70 ms 90 ms、110 ms，誤差不超過±5ms。] |
| 4、合閘時間選擇 |
40 ms、60 ms、80 ms、100 ms、200 ms、300 ms 400 ms、500 ms，誤差不超過±5ms，（500ms時，誤差不超過±20ms）。 |
| 5、跳、合閘電流 |
跳閘電阻選擇： ∞Ω、100Ω、200Ω、400Ω 合閘電阻選擇： ∞Ω、100Ω、200Ω、400Ω 跳、合閘電流由跳、合閘時間控制自動切斷。 |
| 6、手動跳合閘 | 當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作高壓斷路器模擬裝置時高壓斷路器模擬裝置跳、合閘線圈中沒有電流通過。 |
| 7、斷路器失靈 | 當按下斷路器失靈按鈕時，斷路器不動作，跳、合閘電流延時1s后斷開，再經20s后恢復有電流狀態。 |
| 8、開出量 | 接點容量： DC220V/0.5A，AC220V/5A。 |
| 9、斷路器位置輸出接點： | 斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。 |
| 10、手合、手跳接點： | 手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時，接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。 |
