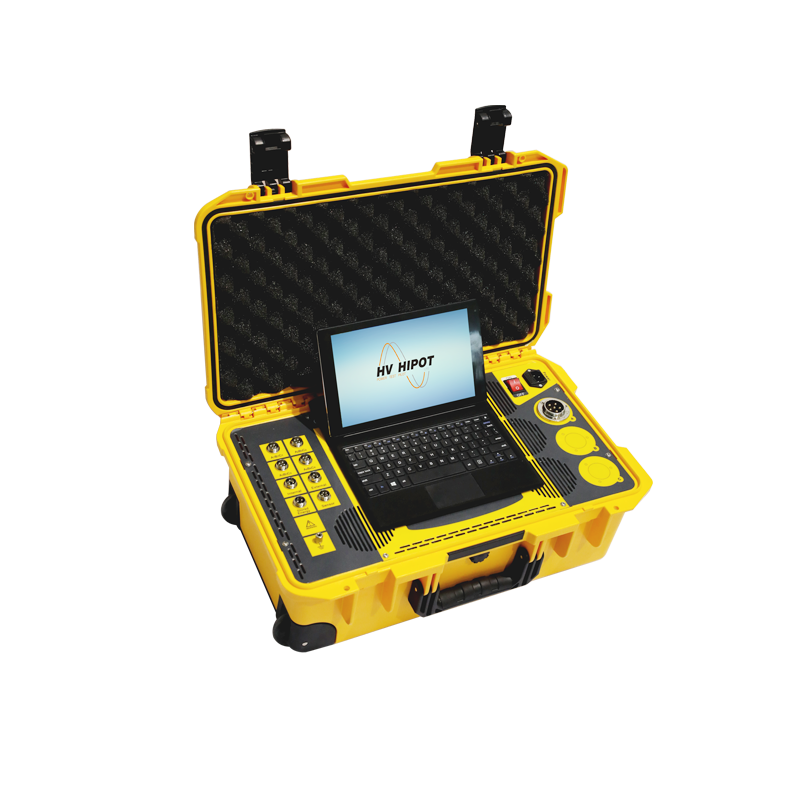

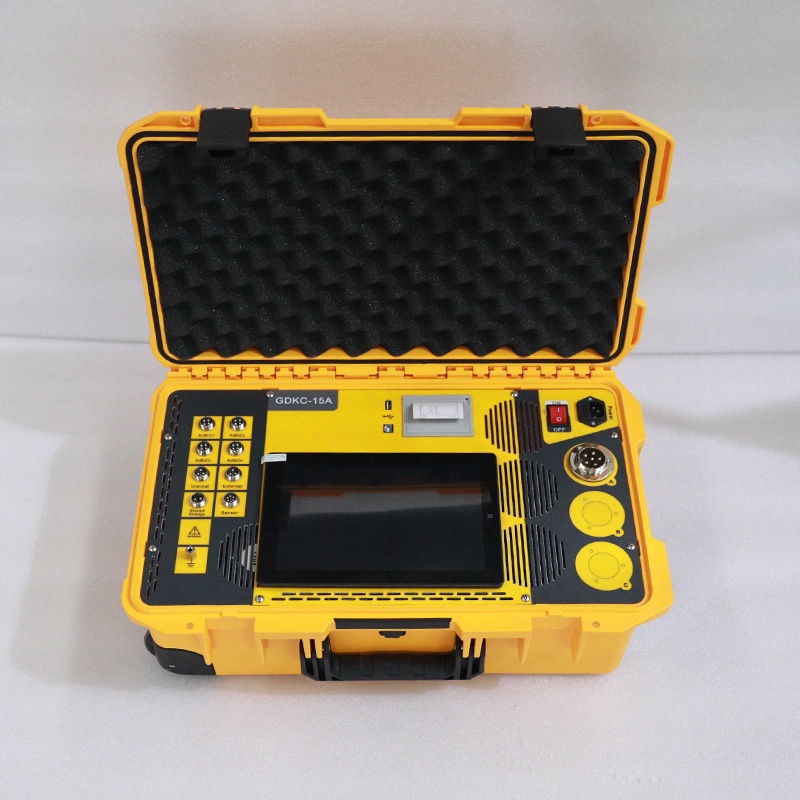

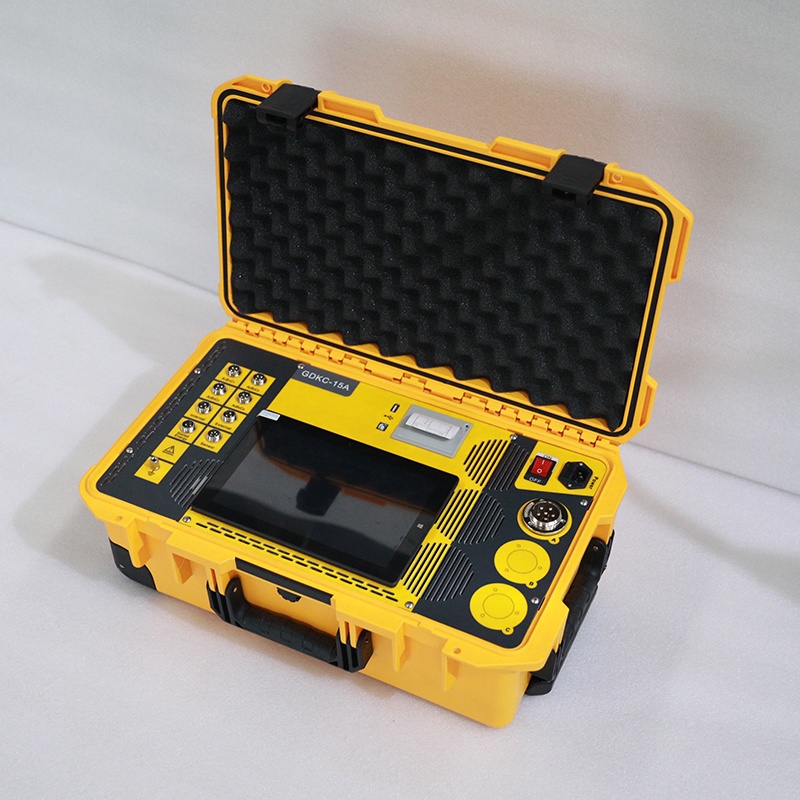

國電西高自主研發的GDKC-15系例高壓開關綜合測試系統采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的檢測技術研發生產，綜合測試系統將機械特性測試功能、主回路接觸電阻功能集成在一臺設備里，根據不同的配置型號可對雙端接地開關、石墨觸頭開關、金屬觸頭開關斷口、帶合閘電阻開關的機械動作特性做全功能測試，同時還可對高壓斷路器三相主觸頭接觸電阻同時進行測試，使用方便性價比高是目前市場上最高端的高壓開關綜合測試設備。
1、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

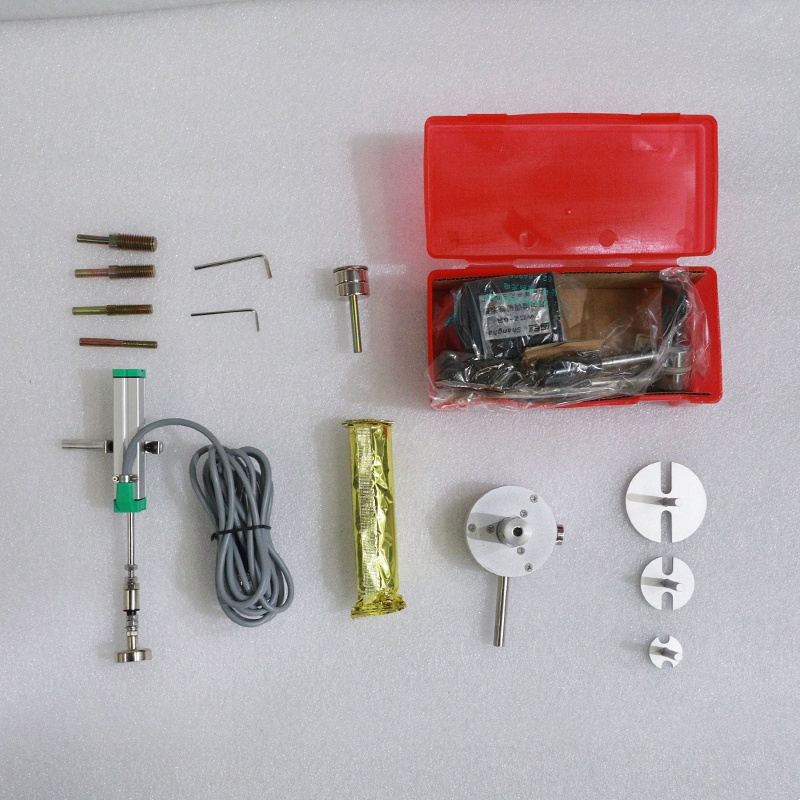

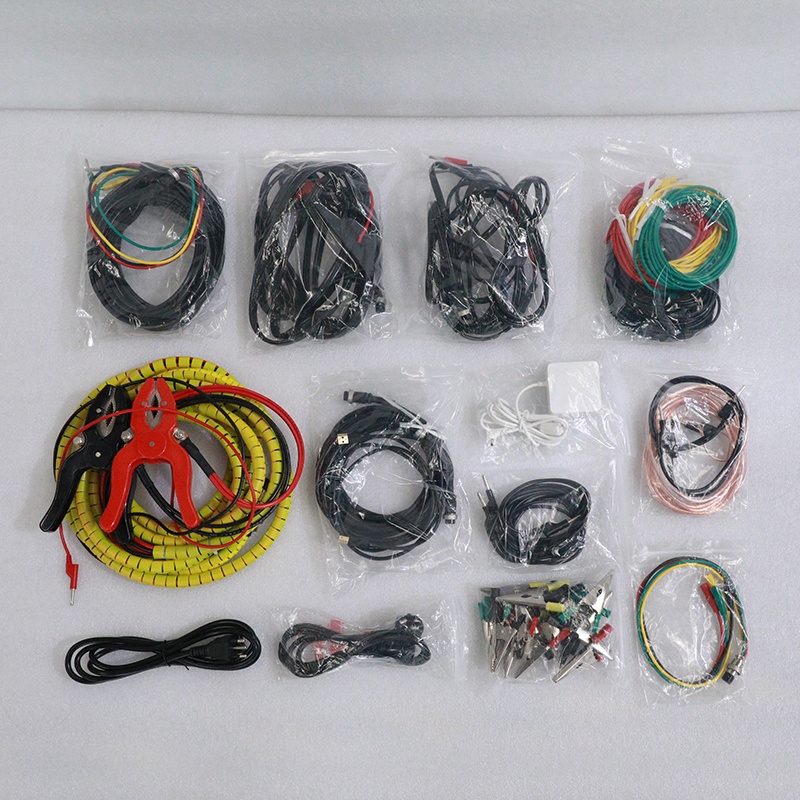

4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻，3路石墨(選配)。
10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、全自動電機儲能、電機功率測量功能。
12、內部抗干擾電路可滿足500KV變電站內可靠使用。
|
技術參數 |
|||
|
使用環境 |
|||
|
輸入電源 |
220V±10% 50Hz±10% |
||
|
大氣壓力 |
86～106kpa |
||
|
溫 度 |
－10～40℃ |
||
|
濕 度 |
≦80%RH |
||
|
安全性能 |
|||
|
絕緣電阻 |
＞2MΩ |
||
|
介電強度 |
電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。 |
||
|
基本參數 |
|||
|
時 間 |
量程 |
20000.0ms |
最小分辯率0.01ms |
|
200ms檔位 |
誤差0.5% |
||
|
2000ms檔位 |
誤差0.5% |
||
|
20000 ms檔位 |
誤差0.5% |
||
|
合閘電阻 |
量程 |
10KΩ、最小分辨率 1Ω |
誤差0.5% |
|
石墨觸頭 |
量程 |
200 ms、最小分辨率0.1ms |
誤差0.5% |
|
雙端接地 |
量程 |
200 ms、最小分辨率0.1ms |
誤差0.5% |
|
靜態電阻 |
量程 |
1uΩ-10mΩ、最小分辨率0.01uΩ |
誤差0.5% |
|
測試電流DC 50A、100A（三相同測） |
|||
|
速 度 |
量程 |
20.00m/s |
最小分辯率0.01m/s |
|
0-2m/s以內 |
誤差0.5% |
||
|
2m/s以上 |
誤差0.5% |
||
|
行 程 |
量 程 |
50.0mm、最小分辯率0.1mm |
誤差0.5% |
|
300.0mm、最小分辯率1mm |
誤差0.5% |
||
|
600.0mm、最小分辯率1mm |
誤差0.5% |
||
|
電 流 |
最大量程 20.00A |
最小分辯率0.01A |
|
|
輸出電源 |
DC0～300V數字可調/20A（瞬時工作），最小分辨率1V。 |
||
|
外形尺寸 |
360mm(L)×280mm(W)×300mm(H) |
||
|
重 量 |
10kg |
||
