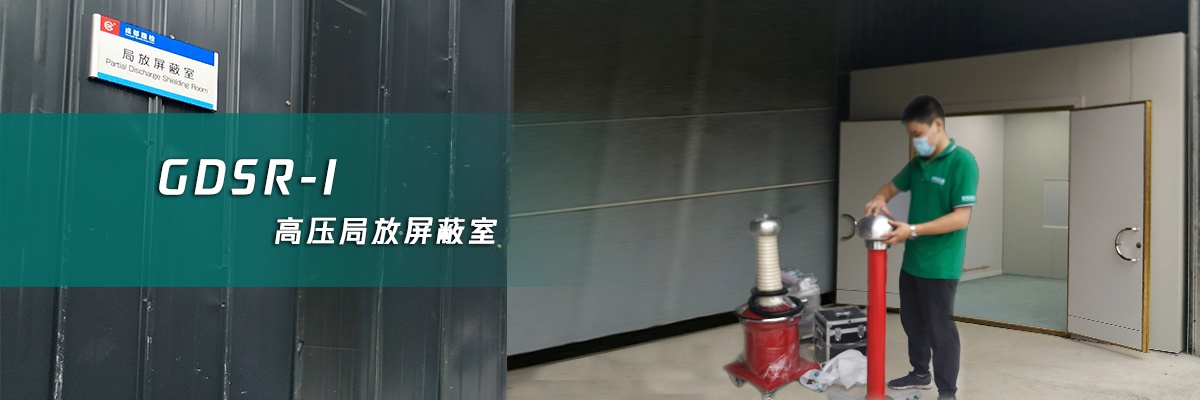

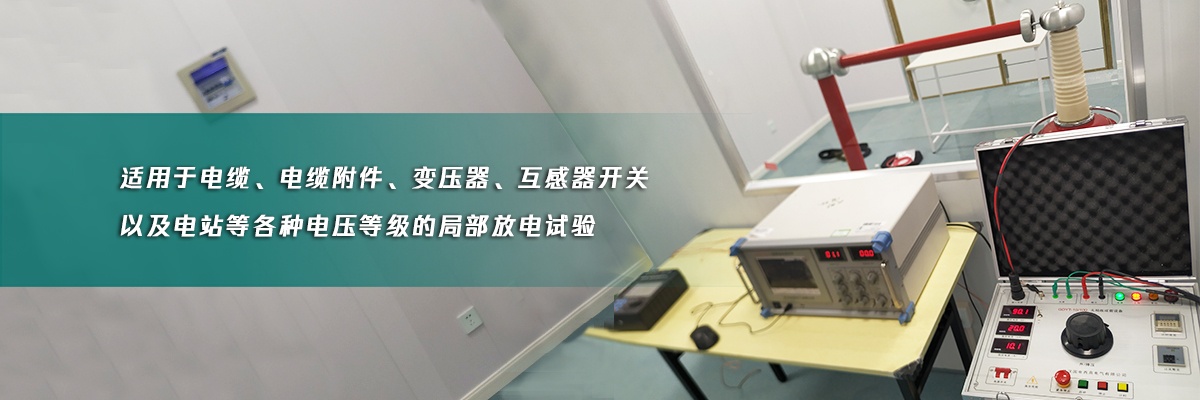

國電西高（定制款）高壓局放屏蔽室（高壓局放實驗室，高壓局放屏蔽房，局放屏蔽室，局放實驗室，局放實驗室廠家，局放實驗室建設安裝）適用于電纜、電纜附件、變壓器、互感器開關以及電站等各種電壓等級（10KV、35KV、110KV）局部放電試驗。

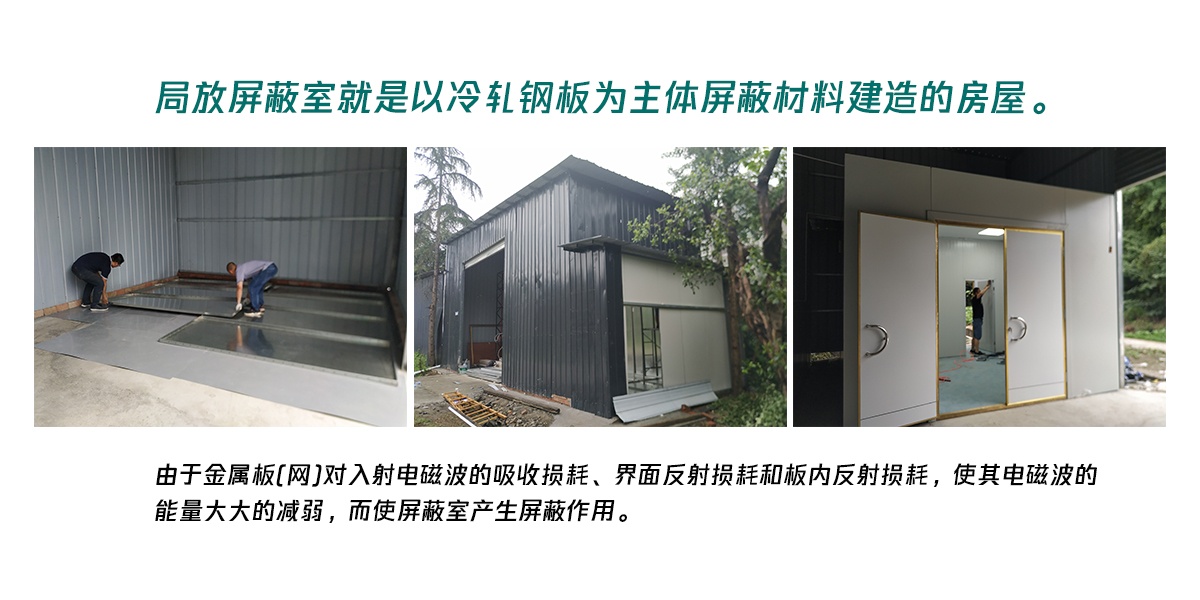

局放屏蔽室是電磁兼容（EMC）領域的重要內容，局放屏蔽室就是一個鋼板房子，冷軋鋼板是其主體屏蔽材料。包括六面殼體、門、窗等一般房屋要素，只是要求嚴密的電磁密封性能，并對所有進出管線作相應屏蔽處理，進而阻斷電磁輻射出入。

其他：按用戶需求可調整屏蔽室的相關配置

主要功能

隔離外界電磁干擾，保證室內電子、電氣設備正常工作。

阻斷室內電磁輻射向外界擴散。強烈的電磁輻射源應予以屏蔽隔離，防止干擾其他電子、電氣設備正常工作甚至損害工作人員身體健康。

防止電子通信設備信息泄漏，確保信息安全。電子通信信號會以電磁輻射的形式向外界傳播（即TEMPEST現象），敵方利用監測設備即可進行截獲還原。電磁屏蔽室是確保信息安全的有效措施。

制造工藝

屏蔽層采用鋼板、鋼絲網或鍍鋅沖孔板制作。

成熟的接地地纜溝制作工藝。

可配合設計方指導業主方的施工制作。

鋁合金框架和屏蔽板制作成控制室，并配高清晰觀察窗。

屏蔽門性能可靠、壽命長，維修率低。

結構組成

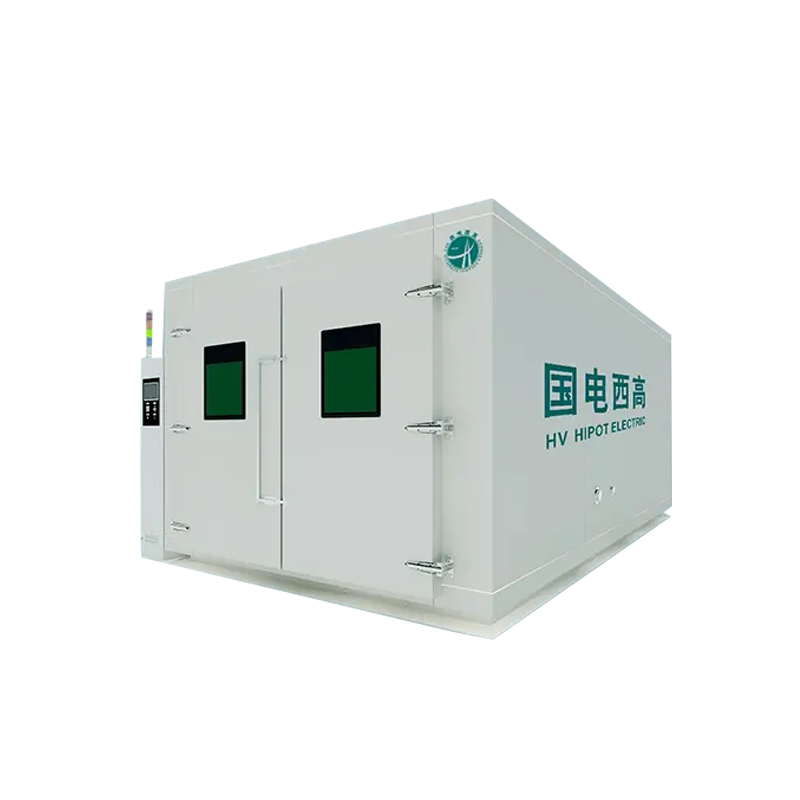

殼體：采用1.5mm冷軋板經專用模具折邊、沖孔制作單元模塊，鋼板整體鍍鋅，現場拼裝，自支撐結構，外墻面靜電噴塑，六面殼體對地面絕緣處理，單元大件板塊間采用M8鍍鋅鏍銓夾入導電襯組裝。其特點：重復拆裝工藝性強，安裝便捷、性能穩定，能有效地防止外界電磁場的干擾和電子信息泄密。

屏蔽門：高性能手動帶鎖緊機構，門洞尺寸：1.8×0.8米、1.9*0.9米、2.0*1.0米

波導窗：蜂窩型波導通風窗，規格300mm×300mm，300mm×600mm

濾波器：電源濾波器，電話、消防信號、監控、空調信號等濾波器

室內電氣：設有配電箱，照明，以及電源插座

室內裝潢

普通型：頂、墻面采用環保型PVC塑扣板；地面采用復合地板。

中檔型：頂部采用微孔板，墻面鋁塑板，地面防靜電高架地板。

高檔型：沖孔天花板，進口鋁扣板、雙面彩鋼板，全鋼防靜電地板。

參考依據

GB-12190《高性能屏蔽室屏蔽效能的測量方法》

GB8702-88《電磁輻射防護規則》

GBJ32-82《電氣裝置安裝工程施工及驗收規范》

GBJ50054-95《低壓配電設計規范》

GB50222-95《建筑內部裝修設計防火規范》

SJ/T10796-2001《防靜電活動地板通用規范》

SJ31470-2002《電磁屏蔽室工程施工及驗收規范》

性能指標

屏蔽效能：10KHz-100MHz頻率范圍，磁場≥80-110dB，1KHz-1GHz頻率范圍，電場≥110dB，達到局放室的相關場地要求。

絕緣電阻：≥500MΩ

接地電阻：≤1Ω
