技術特點

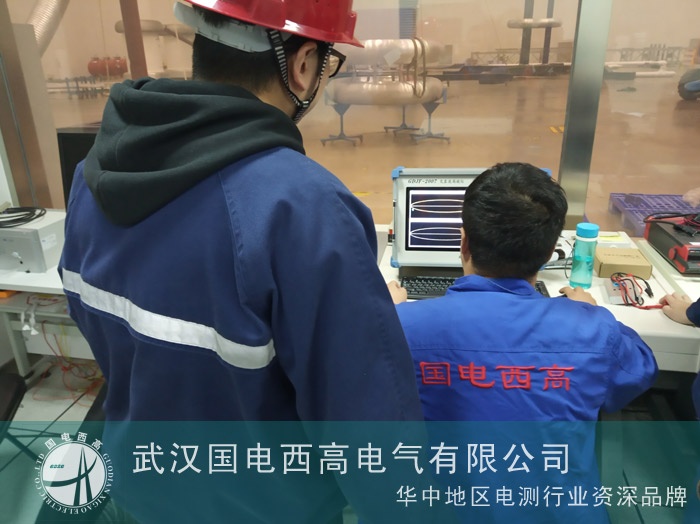

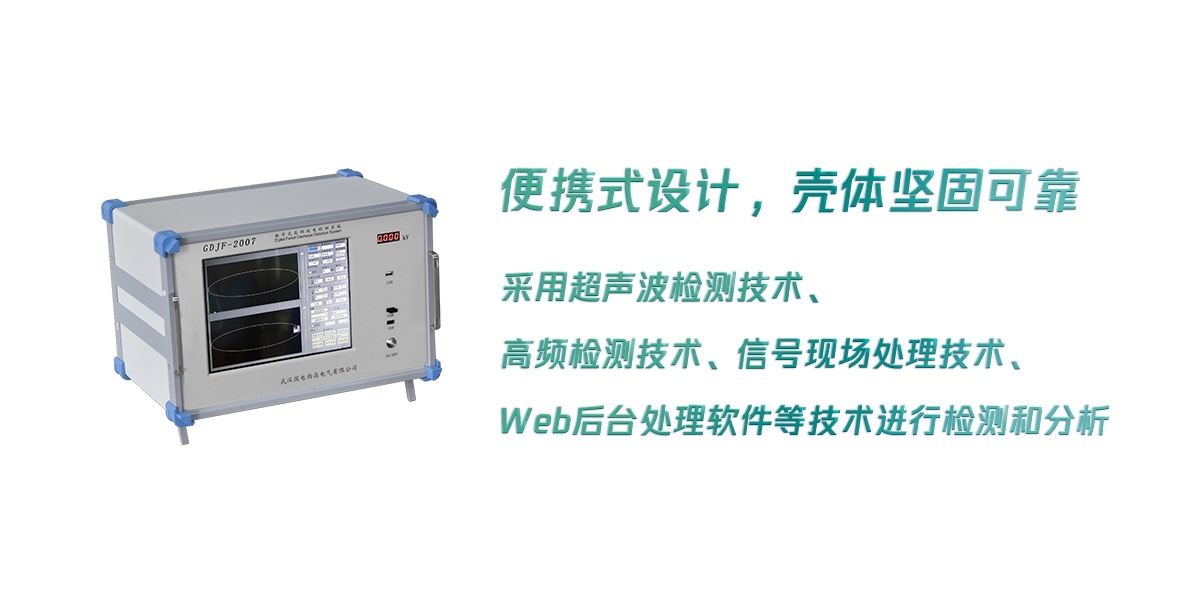

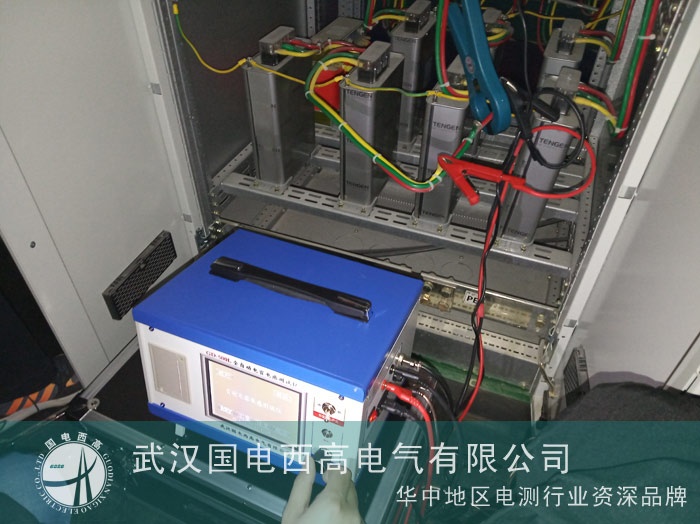

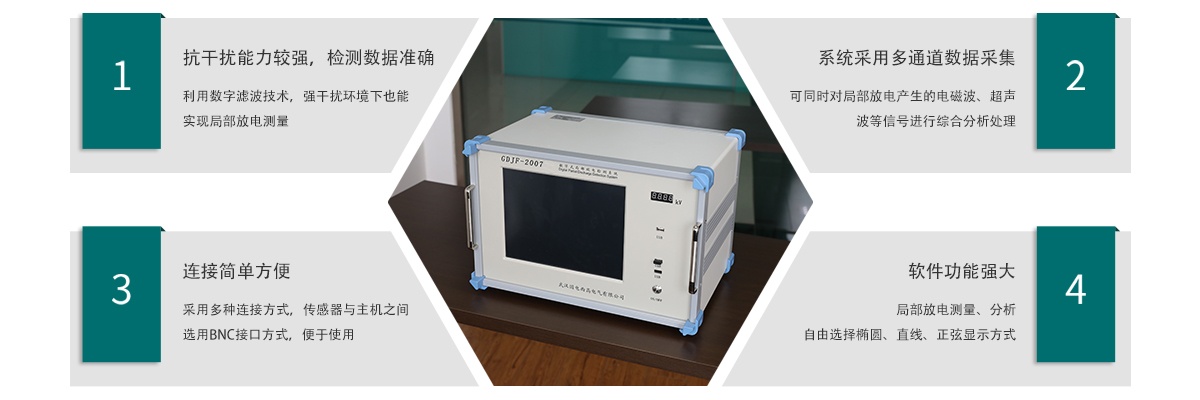

檢測主機為便攜式設計，殼體堅固可靠，選用12英寸高性能工業一體機。
利用數字濾波技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量。
可同時對局部放電產生的電磁波、超聲波等信號進行綜合分析處理。

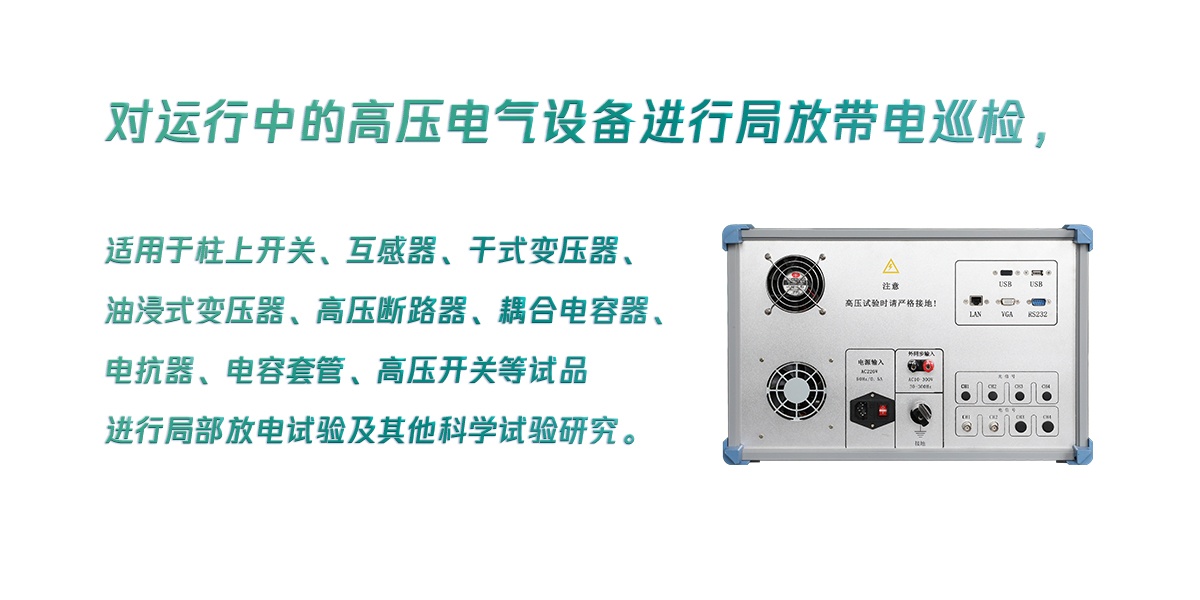

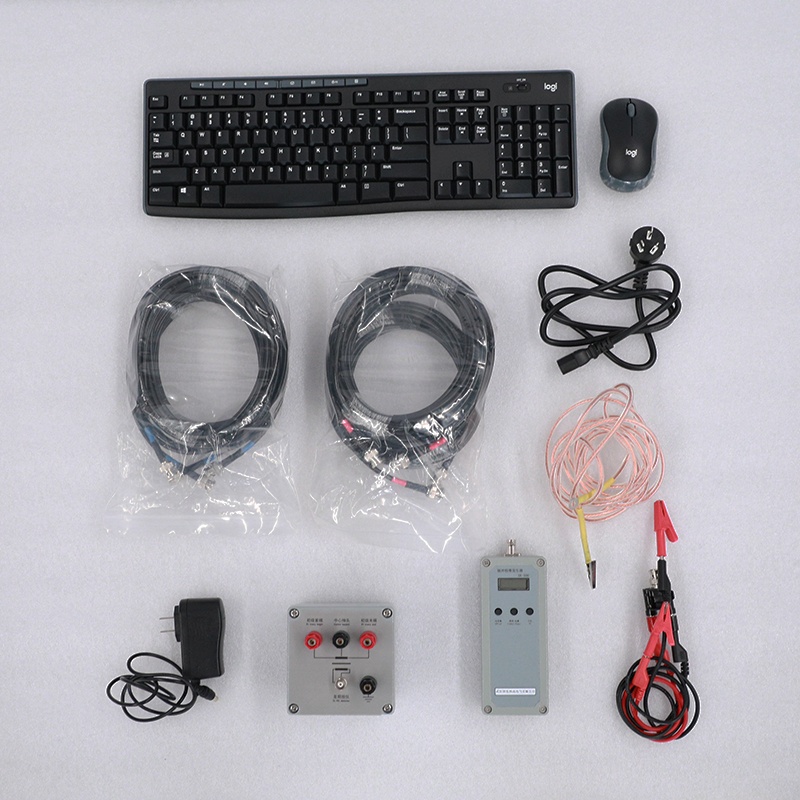

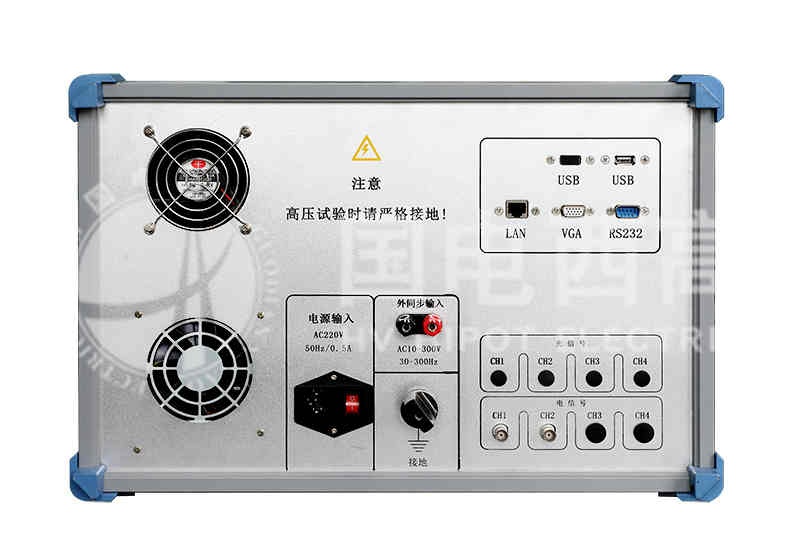

系統采用多種連接方式，傳感器與主機之間選用BNC接口方式，便于使用。
具有局部放電測量、分析，局部放電重復放電次數n的測量、分析，抗固定干擾，抗動態干擾，自由選擇橢圓、直線、正弦顯示方式，窗口局部進行詳細測量、觀察放電脈沖，試驗電壓、電流和局部放電同時測量，兩道自動定時保存實驗數據，兩通道手動或隨時保存實驗數據，隨時存儲波形，重新顯示、分析過去已保存的試驗波形，增益范圍每通道六檔粗調，每檔隨意細調，數字開窗技術、可避免干擾對測量的影響，相位開窗、單窗、雙窗任選，360度內自由開窗，四通道測量有效地抑制干擾脈沖信號，并同時測量兩個試品或一個試品的多個測量點的局部放電信號，方便地分析局部放電信號的來源，內、外同步隨意選擇；
|
|

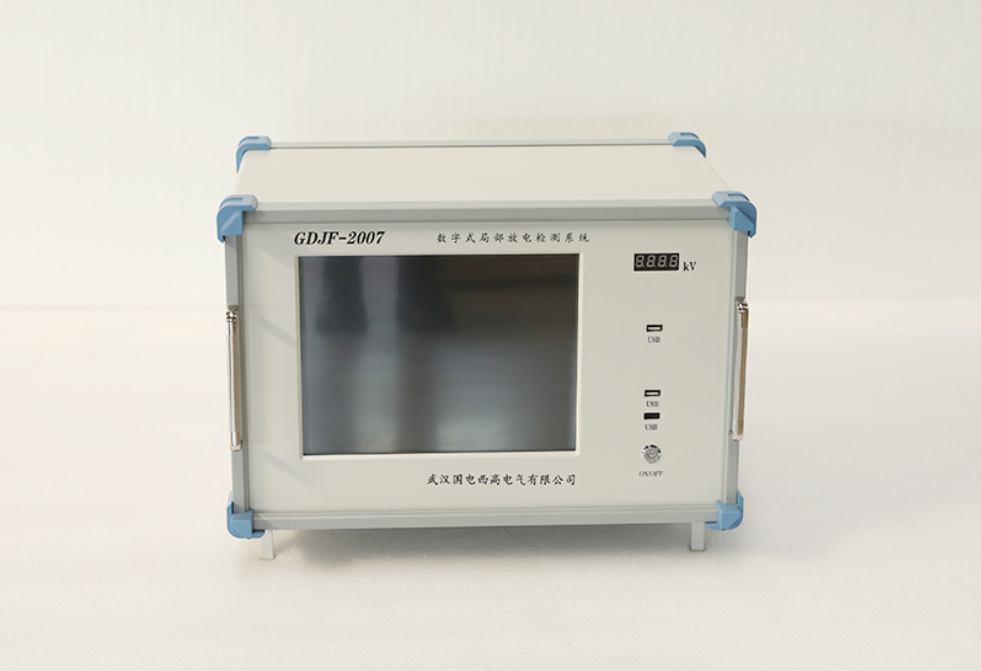

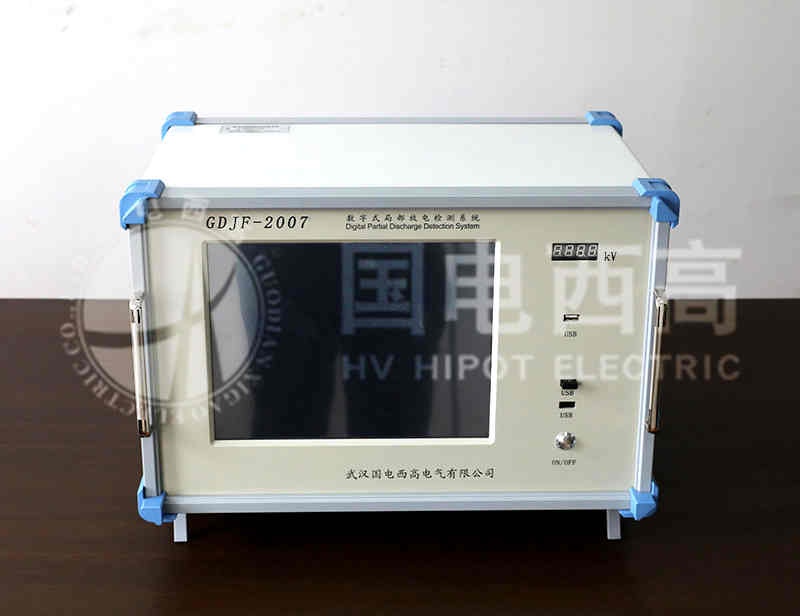

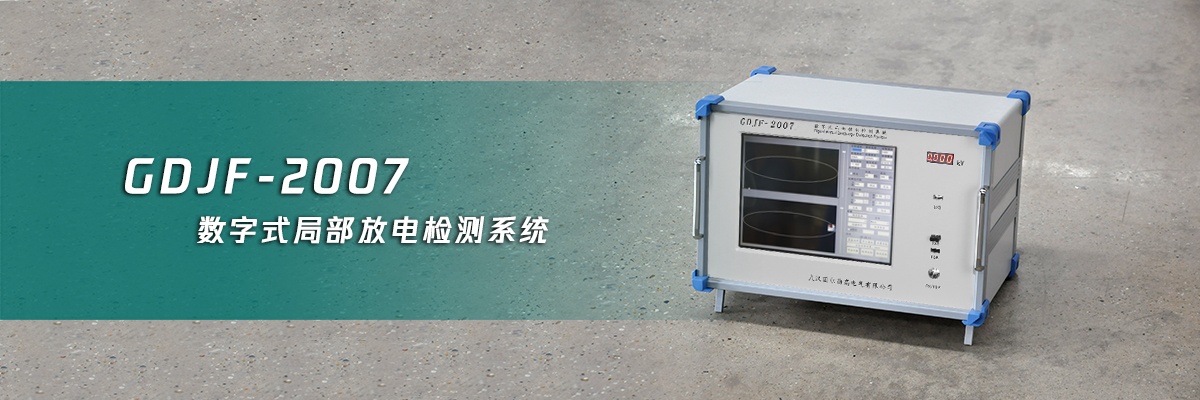

GDJF-2007 （交流） |
GDJF-2007AD （交直流） |
|
測量通道 |
2/4 個獨立測量通道 |
測量通道： 2/4 個獨立測量通道 |
|
采樣精度 |
12Bit |
采樣精度： 12Bit |
|
采樣速率 |
每通道最大 5MHz |
采樣速率：每通道最大 5MHz |
|
檢測靈敏度 |
0.1pC |
檢測靈敏度： 0.1pC |
|
測量范圍 |
0.1pC ～ 10000nC |
測量范圍： 0.1pC ～ 10000nC |
|
動態范圍 |
大于 80dB; |
動態范圍：大于 80dB; |
|
可測試品的電容量范圍 |
6pF ～ 250μF |
可測試品的電容量范圍： 6pF ～ 250μF |
|
測量頻帶 |
3dB 帶寬 10kHz ～ 1MHz |
測量頻帶： 3dB 帶寬 10kHz ～ 1MHz 。 |
|
試驗電源頻率范圍 |
50-400Hz |
試驗電源頻率范圍： 50-400Hz |
|
程控濾波器分段 |
低端頻率 20kHz 、 40kHz 、 60kHz 、 80kHz 、 OFF(9kHz) |
低端頻率 20kHz 、 40kHz 、 60kHz 、 80kHz 、 OFF(9kHz) ； |
|
高端頻率 100kHz 、 200 kHz 、 300 kHz 、 400 kHz 、 OFF(1MHz) |
高端頻率 100kHz 、 200 kHz 、 300 kHz 、 400 kHz 、 OFF(1MHz) |
|
|
抗電壓沖擊能力 |
5000V ，在各輸入口和電源端（正、負、 AC ） |
5000V ，在各輸入口和電源端（正、負、 AC ） |
|
電源 |
AC220V ± 10% ；頻率 45-65Hz ；功率＜ 500W |
AC220V ± 10% ；頻率 45-65Hz ；功率＜ 500W |
|
|
連續實時高速采集，自動保存放電波形數據，一次連續采集處理時間可達 2 小時。 |
|
|
|
顯示方式一，在采集的同時，可實時顯示一幀波形，同時可隨意局部放大顯示波形， |
|
|
|
顯示方式二，任意設定顯示一段時間的放電波形 |
|
|
|
顯示累計放電次數、當前放電量等數據。 |
|
|
|
系統可以分時間段統計顯示每通道放電次數、分量值統計顯示每通道放電次數。 |
|
|
|
放電次數按時間段統計顯示時，最多可以分為 6 個時間段。 |
|
|
|
放電次數按量值分類顯示時，最多可以分成 6 個量程段。 |
|
|
|
根據設定的信號閾值，系統自動保存超過閾值的放電波形數據。 |
