在現代電力系統中，電纜作為輸電的重要組成部分，承擔著電能傳輸的重任。隨著電力需求的不斷增長，電纜的使用也日益廣泛。然而，電纜在使用過程中可能會出現各種故障，如絕緣損壞、接頭失效等，這些問題不僅影響電力的安全性和可靠性，還可能導致設備的損壞和經濟損失。因此，及時、準確地檢測電纜的狀態，對于保障電力系統的安全運行至關重要。電纜振蕩波測試系統便是在這種背景下應運而生。

一、振蕩波測試原理

電纜振蕩波測試技術是一種基于波動理論的電纜故障檢測方法。其核心原理是通過向電纜中發送一系列短脈沖信號，觀察信號在電纜中傳播的特性及其反射情況，從而判斷電纜的狀態。

1. 脈沖信號的發射與傳播

在測試過程中，測試儀器會生成一組高頻脈沖信號，并通過測試探頭將其注入到待測電纜中。這些脈沖信號在電纜中傳播時，受到電纜材料、結構及故障位置的影響，信號會發生一定的衰減和變形。當信號遇到電纜中的故障點（如絕緣破損、接頭不良等）時，會產生反射現象，形成反射波。

2. 信號的接收與分析

測試系統中配備有高靈敏度的接收器，能夠捕捉到從故障點反射回來的信號。通過對這些反射信號的分析，可以提取出故障的特征信息。具體來說，反射波的幅度、到達時間和波形特征等都可以用來判斷故障的類型和位置。

3. 故障定位

根據反射波的傳播時間和傳播速度，測試系統可以計算出故障點的距離。通過建立電纜的傳播模型，結合電纜的實際參數（如電阻、介電常數等），可以更加精確地確定故障位置。這一過程通常需要復雜的算法和數據處理技術，以確保結果的準確性。

二、電纜振蕩波測試的優勢

電纜振蕩波測試系統具有多種優勢，使其成為電纜故障檢測的重要工具。

1. 高靈敏度與高分辨率

由于振蕩波測試技術能夠捕獲微小的反射信號，因此其靈敏度和分辨率相對較高。這使得系統能夠檢測到一些微小的故障，如絕緣老化、微小裂紋等，這些問題在早期可能不易被發現。

2. 非破壞性測試

與傳統的電纜測試方法相比，振蕩波測試是一種非破壞性的檢測手段。它不會對電纜本身造成任何損害，因此可以在不影響電纜正常運行的情況下進行檢測。

3. 實時監測與自動化

現代的電纜振蕩波測試系統通常具備實時監測的功能，可以在電纜運行過程中持續監測其狀態。此外，許多系統還支持自動化處理，能夠自動識別故障類型并生成報告，極大地提高了工作效率。

4. 適用范圍廣

振蕩波測試技術不僅適用于高壓電纜，也適用于低壓電纜、光纖電纜等多種類型的電纜，具有廣泛的應用前景。

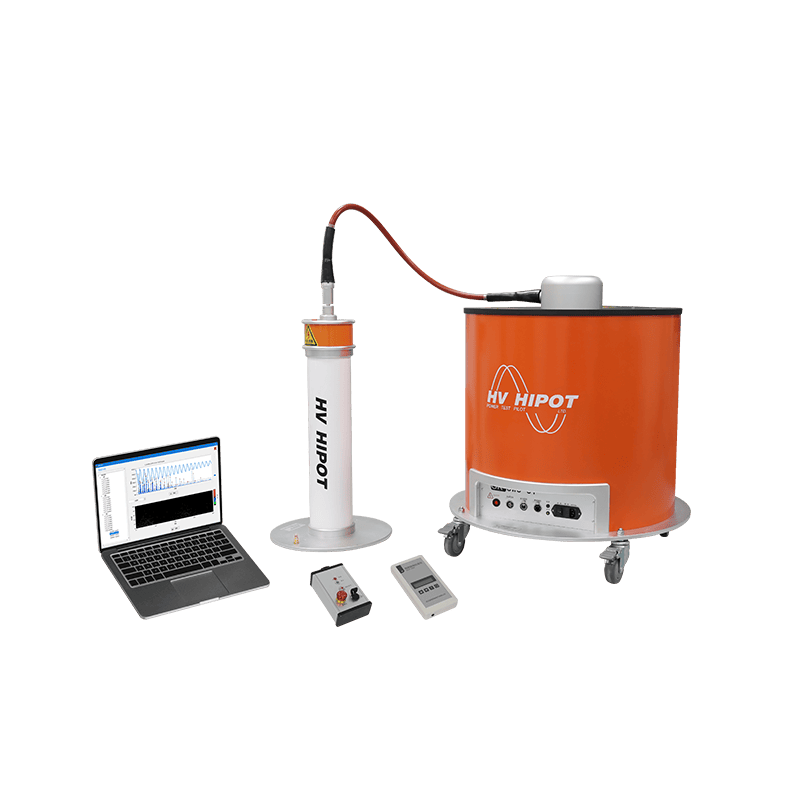

三、測試系統的構成

電纜振蕩波測試系統通常由以下幾個部分組成：

1. 信號發生器

用于生成高頻脈沖信號，通常具有可調頻率和脈沖寬度的功能，以適應不同類型電纜的測試需求。

2. 測試探頭

將信號注入到電纜中的設備，通常設計為適應各種電纜接口的形式。

3. 接收器

用于接收從電纜中反射回來的信號，其靈敏度和帶寬直接影響測試結果的準確性。

4. 數據處理單元

負責對接收到的信號進行分析和處理，提取故障信息并生成可視化報告。

5. 顯示與輸出設備

用于顯示測試結果和故障定位信息，通常包括計算機界面和打印輸出功能。

電纜振蕩波測試系統作為一種先進的電纜故障檢測工具，憑借其高靈敏度、非破壞性和實時監測等優點，已在電力行業中得到了廣泛應用。隨著電力需求的不斷增長和電纜技術的不斷進步，振蕩波測試技術必將發揮越來越重要的作用，為電力系統的安全穩定運行提供有力保障。在未來的發展中，隨著人工智能和大數據技術的不斷進步，電纜振蕩波測試系統有望實現更高層次的智能化和自動化，為電力行業的智能運維提供更加精準的技術支持。
