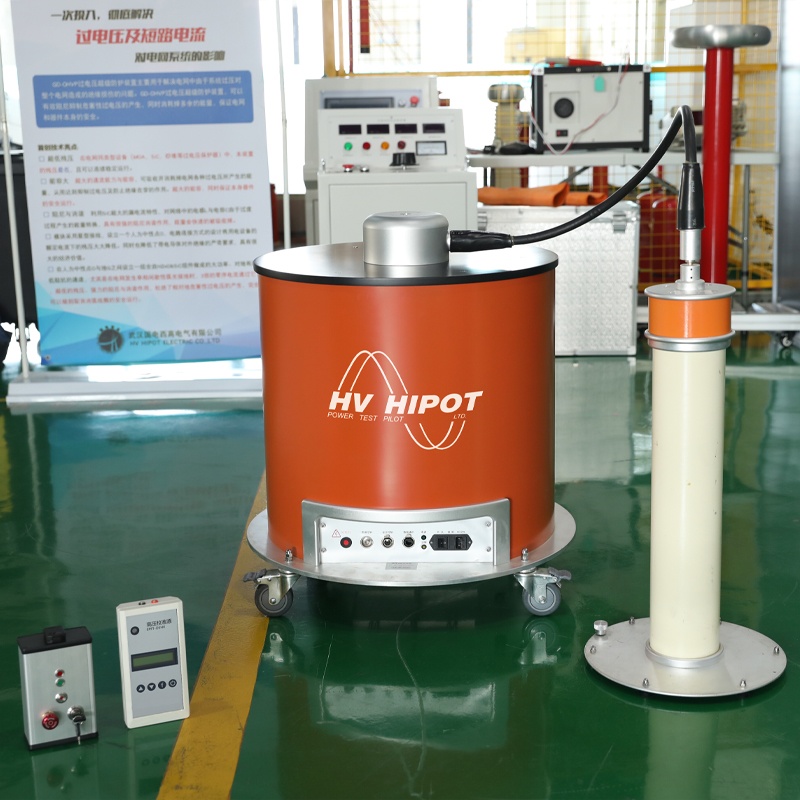

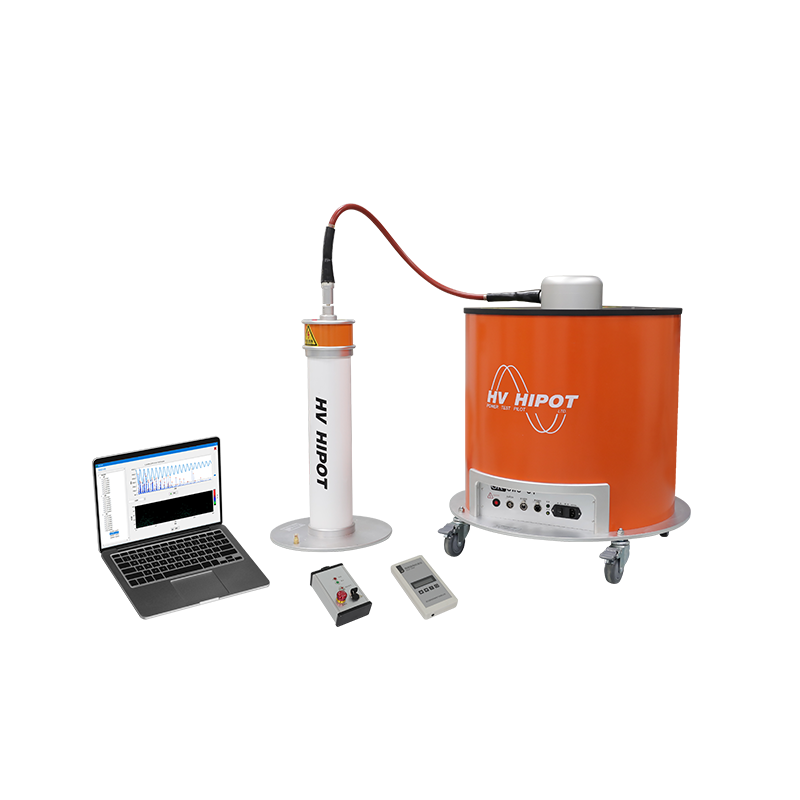

HV-OWS系列電纜振蕩波局部放電檢測系統
HV-OWS系列

電纜振蕩波局部放電檢測系統

 相關產品
Related Products




電纜振蕩波局部放電檢測(OWS)是一種新興的電纜絕緣故障檢測技術,它通過加壓模擬電纜運行狀態,能夠誘發局放并檢測其強度和位置。它用一空心電感與被試電纜串聯,通過高壓直流源對其串聯回路進行充電,當充電電壓達到預設值時閉合并聯在電源兩端的電子開關,從而形成阻尼振蕩回路,產生振蕩電壓,并以此振蕩電壓來激發出電纜絕緣缺陷處的局部放電,通過檢測此局部放電來判斷電纜絕緣的好壞。


整套系統主要包括以下功能:

HV-OWS-31系列是集成式局部放電測試系統,主要用于中壓電纜的局放診斷。系統測試頻率為20HZ到幾百HZ阻尼交流電壓,系統在測試過程中產生的阻尼交流電壓可達30kV,并結合先進的系統硬件與系統軟件進行診斷。


HV-OWS-63系列是集成式局部放電測試系統,主要用于中壓電纜的局放診斷。統測試頻率為50HZ 到幾百 HZ 阻尼交流電壓,系統在測試過程中產生的阻尼交流電壓可達 60kV,并結合先進的系統硬件與系統軟件進行診斷。


HV-OWS-151系列是集成式局部放電測試系統,主要用于高壓電纜的局放診斷。統測試頻率為50HZ 到幾百 HZ 阻尼交流電壓,系統在測試過程中產生的阻尼交流電壓可達 150kV,并結合先進的系統硬件與系統軟件進行診斷。



最新電力電子半導體技術;

最新的激光控制技術;

先進的數字式信號處理器和濾波技術;

先進的無線網絡控制技術。

測量分析軟件可在有網絡的條件下,進行遠程的數據分析。

全中文操作界面,能夠記錄振蕩電壓波形和局放信號波形,加壓過程中實時打點。

自動顯示振蕩電壓波形頻率、幅值和采樣時間寬度等。

能對測試的局放信號波形展開進行自動分析。

自動顯示介損測試數值。

自動生成局放定位圖并生成統計報表,自動生成局放統計圖譜。




HV-OWS-31系列

HV-OWS-63系列

HV-OWS-151系列

輸出電壓范圍

+30kV 或-30kV

+60kV 或-60kV

+150kV 或-150kV

振蕩頻率范圍

20Hz~850Hz

20Hz~850Hz

20Hz~850Hz

電感量

0.7H-1.1H(可選)

1.0H-2.1H(可選)

1.0H-2.1H(可選)

數據分析

手動分析、自動分析(模擬與數字濾波)

手動分析、自動分析(模擬與數字濾波)

手動分析、自動分析(模擬與數字濾波)

待測電容范圍

0.05~5uF

0.05~5uF

0.05~5uF

高壓充電電流

10mA

10mA

10mA

局放測試范圍

10pC~200nC

10pC~200nC

10pC~200nC

測量精度

±0.1pC(采樣14bits)

±0.1pC(采樣14bits)

±0.1pC(采樣14bits)

波速

50-300m/us

50-300m/us

50-120m/us

定位精度

±0.1m

±0.1m

±0.1m

定位誤差

≤1%×電纜長度

≤1%×電纜長度

≤1%×電纜長度

局放水平檢測

根據 IEC60270

根據 IEC60270

根據 IEC60270

局放定位帶寬

100kHZ~50MHZ自動或手動選擇

100kHZ~50MHZ自動或手動選擇

100kHZ~50MHZ自動或手動選擇

供電電壓

180V~250V,AC 50Hz

180V~250V,AC 50Hz

180V~250V,AC 50Hz

操作溫度

-20 °C ~+ 50 °C

-20 °C ~+ 50 °C

-20 °C ~+ 50 °C

重量

50Kg

88Kg

 100Kg

尺寸

直徑 650mm,高 600mm

直徑 650mm,高 980mm

直徑 650mm,高 998mm

接口方式

WLAN (IEEE802.11g)/100M 以太網卡

WLAN (IEEE802.11g)/100M 以太網卡

WLAN (IEEE802.11g)/100M 以太網卡

產品細節
