產品別稱
高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓發生器、高壓升壓器、高壓耐壓機、高壓耐壓儀、干式試驗變壓器

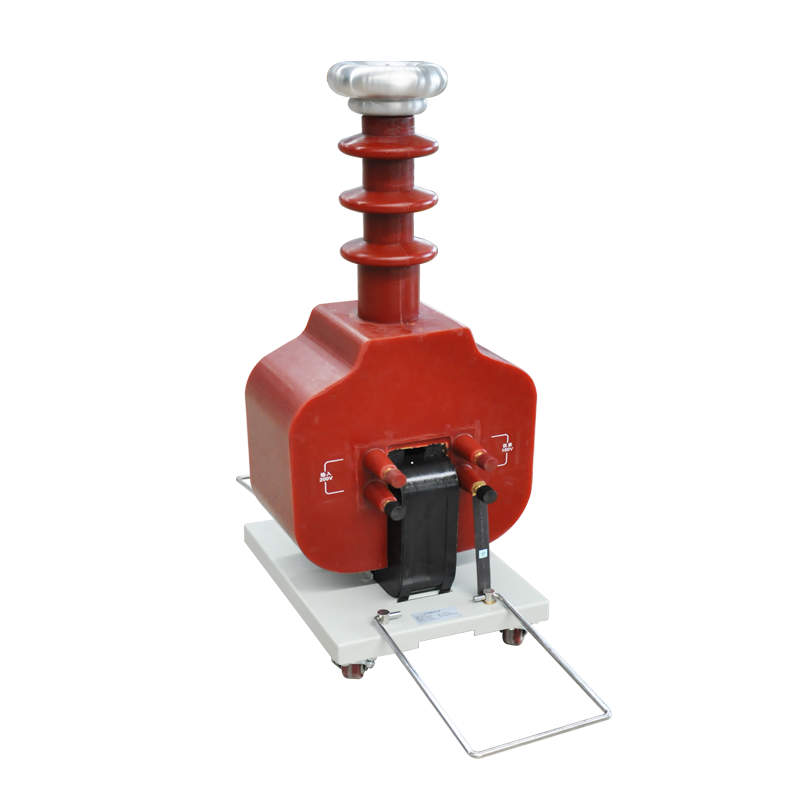

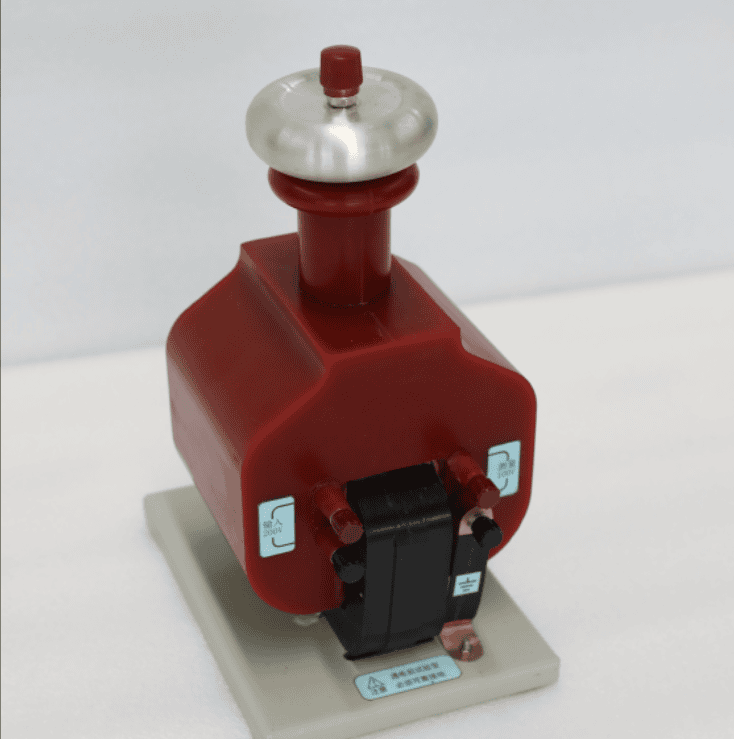

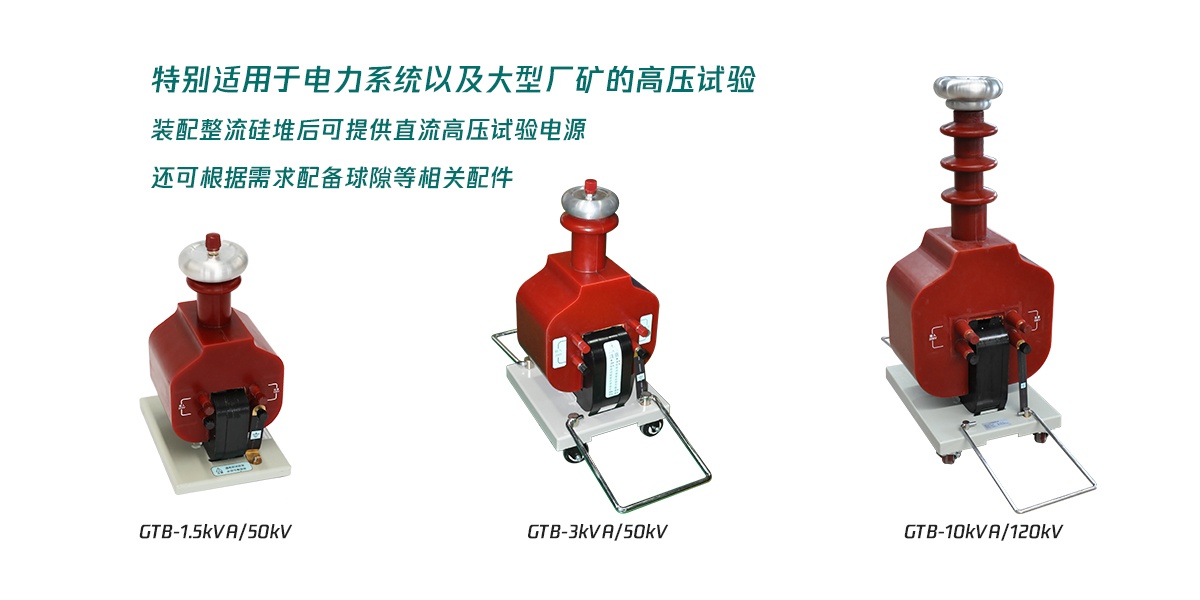

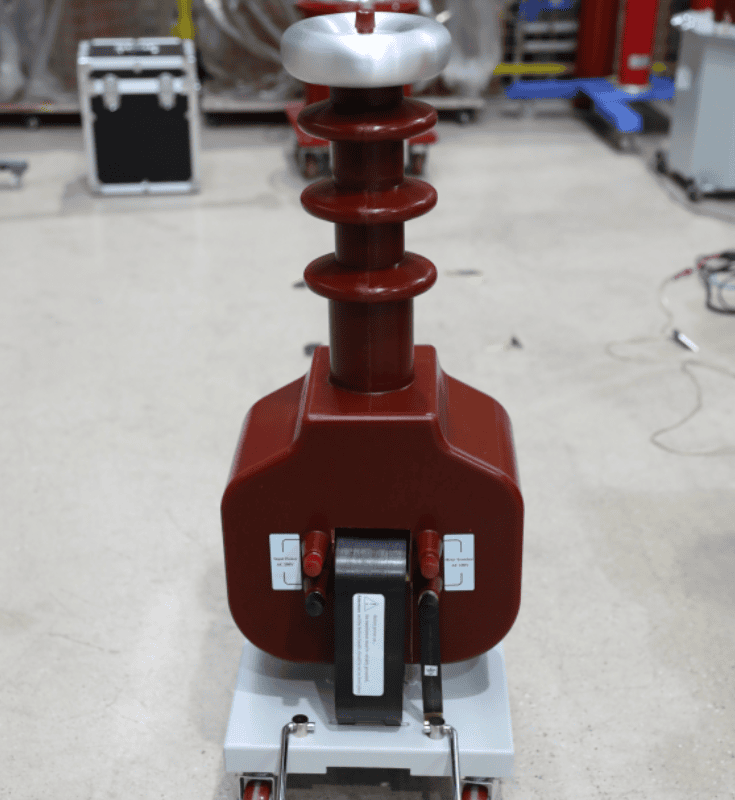

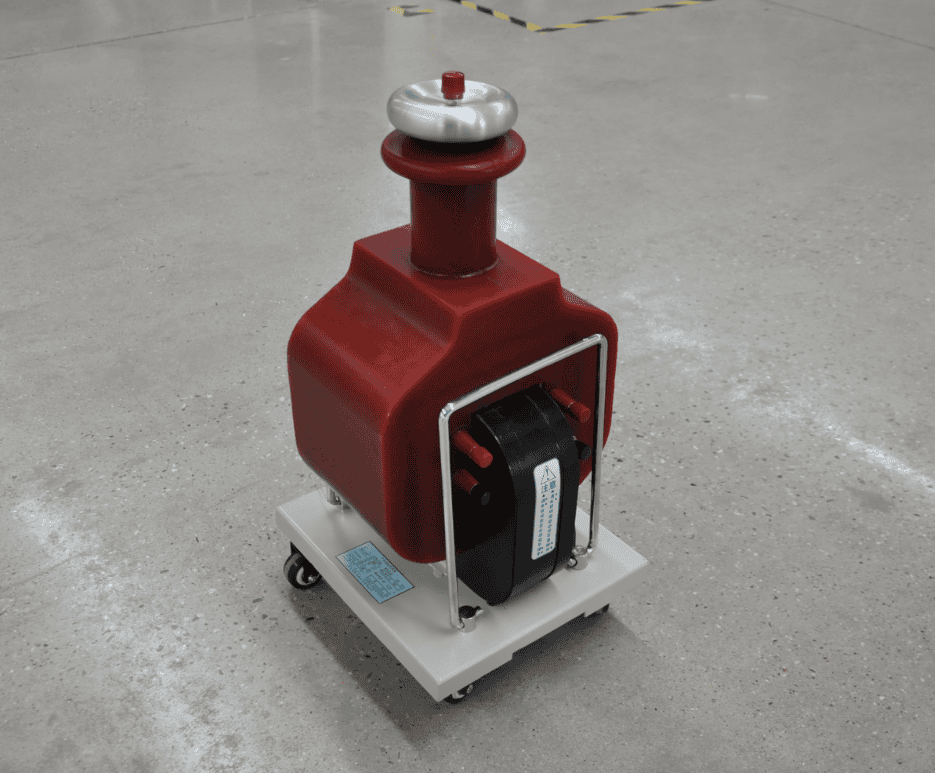

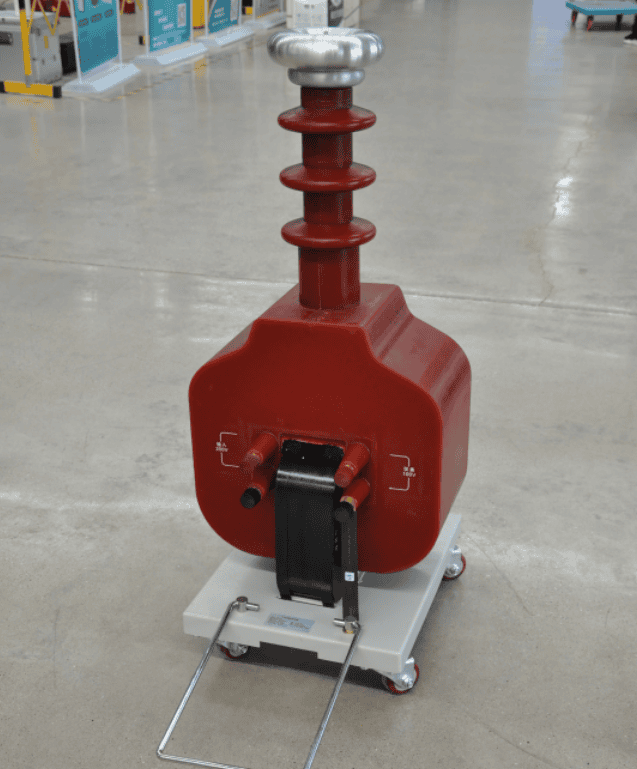

GTB干式試驗變壓器又稱升壓器或耐壓試驗變壓器，GTB系列干式試驗變壓器是采用了線圈環氧真空澆注成型及CD型鐵芯的新工藝、新材料，干式試驗變壓器可輸出交、直流高壓，對各類高壓試驗提供高電壓，干式試驗變壓器與其同容量油浸式實驗變壓器相比具重量輕，操作方便，無滲漏油等優點，特別適用于電力系統及各電力用戶在現場檢測各種電器設備的絕緣性能及絕緣工具的耐壓試驗。 裝置可根據需求配以控制箱（臺）、自動保護微安表、球隙等附屬設備。
| 規格 | 容量 kVA | 低壓側 | 高壓側 | 測量變比 | 60分鐘溫升℃ | 阻抗電壓％ | 空載電流 ％ | 外形尺寸 長Х寬Х高 mmХmmХmm | ||
| 電壓 V | 電流 A | 電壓kV | 電流 mA | |||||||
| 1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 500 | 50 | 10 | <4 | 200Х275Х640 |
| 3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 | 10 | <4 | 240Х300Х690 |
| 5/50 | 5 | 200 | 25 | 50 | 100 | 500 | 50 | 10 | <4 | 250Х355Х710 |
| 10/50 | 10 | 200 | 50 | 50 | 200 | 500 | 50 | 10 | <4 | 260Х375Х750 |
| 15/50 | 15 | 400 | 37.5 | 50 | 300 | 500 | 50 | 8 | <4 | 270Х420Х800 |
| 20/50 | 20 | 400 | 50 | 50 | 400 | 500 | 50 | 8 | <4 | 285Х440Х820 |
| 30/50 | 30 | 400 | 75 | 50 | 600 | 500 | 50 | 8 | <4 | 295Х386Х840 |
| 50/50 | 50 | 400 | 125 | 50 | 1000 | 500 | 50 | 8 | <4 | 320Х416Х910 |
| 10/100 | 10 | 200 | 50 | 100 | 100 | 1000 | 50 | 10 | <4 | 350Х475Х1300 |
| 15/100 | 15 | 400 | 37.5 | 100 | 150 | 1000 | 50 | 8 | <4 | 510Х390Х1320 |
| 20/100 | 20 | 400 | 50 | 100 | 200 | 1000 | 50 | 8 | <4 | 540Х400Х1340 |
| 30/100 | 30 | 400 | 75 | 100 | 300 | 1000 | 50 | 8 | <4 | 560Х410Х1360 |
| 50/100 | 50 | 400 | 125 | 100 | 500 | 1000 | 50 | 8 | <4 | 600Х460Х1410 |
| 10/150 | 10 | 200 | 50 | 100 | 66.7 | 1500 | 50 | 10 | <4 | 265Х380Х1750 |
| 15/150 | 15 | 400 | 37.5 | 150 | 100 | 1500 | 50 | 8 | <4 | 510Х390Х1800 |
| 20/150 | 30 | 400 | 50 | 150 | 133.3 | 1500 | 50 | 8 | <4 | 540Х415Х1800 |
| 30/150 | 30 | 400 | 75 | 150 | 200 | 1500 | 50 | 8 | <4 | 560Х430Х1800 |
| 50/150 | 50 | 400 | 125 | 150 | 333.3 | 1500 | 50 | 8 | <4 | 640Х490Х1850 |
