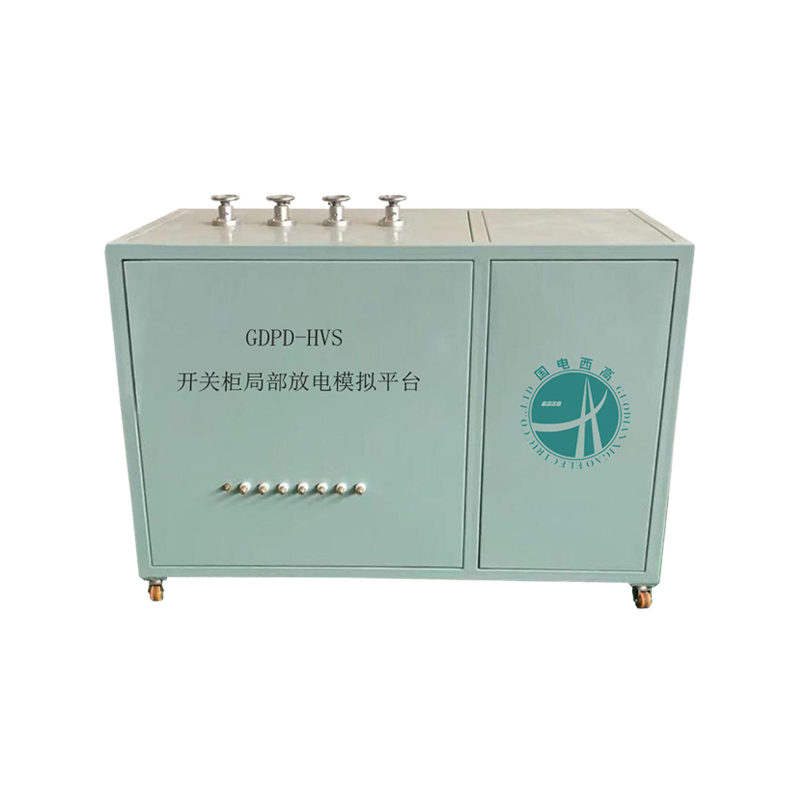

整套試驗平臺可模擬開關柜內部各種局部放電現象包括尖端放電、顆粒放電、懸浮放電、氣隙放電等4種類型，適用于在實驗室模擬開關柜局部放電檢測的科學研究、實驗研究、儀器考核與教學培訓，適用于采用空氣超聲波法(AA）及暫態地電壓法（TEV），特高頻法（UHF）、脈沖電流等方法的帶電局放巡檢儀的模擬試驗檢測。

遵循標準

本裝置遵循或參考但不限于以下標準，：

GB/T16927.1高電壓試驗技術第一部分：一般定義和試驗要求

GB/T16927.2高電壓試驗技術第二部分：測量系統

GB/T7354局部放電測量

DL/T417-2006電力設備局部放電試驗現場測量導則

電力設備帶電檢測技術規范（試行）DL/T474-2006現場絕緣試驗實施導則

DL/T596電力設備預防性試驗規程

整套系統組成部分

開關柜局放模擬平臺主要模塊部分：

1、模擬型開關柜本體

2、3KVA/30KV升壓變壓器（內置柜體內）

3、升壓控制系統

4、4種放電模型（內置柜體內）

5、隔離濾波器

6、耦合電容器（內置柜體內）

功能特點

1、真實性好：按實體開關柜設計，真實模擬開關柜內部的各種局放故障現象。

2、故障模擬：可模擬開關柜尖端、沿面等放電類型。

3、放電可控：可任意選擇放電種類，控制各放電信號的起始電壓、熄滅電壓和放電強度。

4、局放檢測方法多樣化：可為脈沖電流法、特高頻法、超聲波法、暫態地電壓法等帶電局放檢測儀提供開關柜真實帶電運行下的局放測量試驗平臺。

5、穩定性好：各放電模塊可重復使用，放電特征穩定。

6、操作便捷：各類故障的產生及消失，可在調壓控制裝置上通過調節輸出電壓的大小進行調控。

7、安全可靠：升壓設備內置，高壓與外界隔離，操作安全可靠。

8、一體式結構設計美觀，底部有移動輪方便移動位置。

產品參數

1、額定電壓等級：30kV（單相）

2、額定容量： 3KVA

3、放電模型調節方式：手動

4、耦合電容電容量：100pF

5、放電模擬類型：尖端放電、顆粒放電、懸浮放電、氣隙放電

7. 輸入工作電源：AC220V

8. 輸入工作電流：13A

9. 高壓電流： 100mA

10.測量電壓： 100V

11、局放值：≤5PC
