技術特點

 高壓斷路器是電力系統中最重要的控制設備之一。電網中高壓斷路器的運行數量最多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。高壓斷路器的性能測試包括機械特性測試、主回路接觸電阻測試，以前在測試時需要多臺設備分別進行換線操作測試，耗時費力。

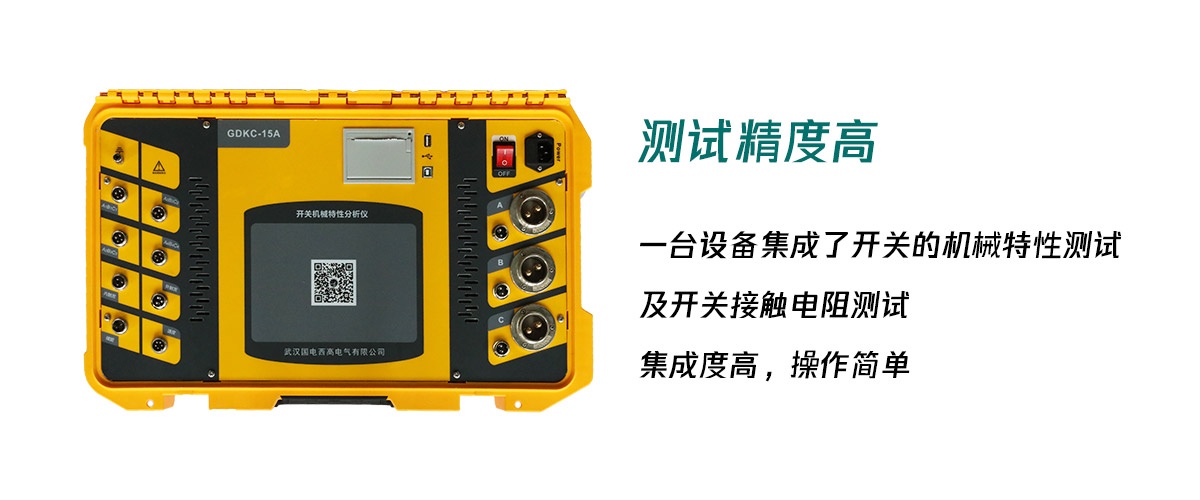

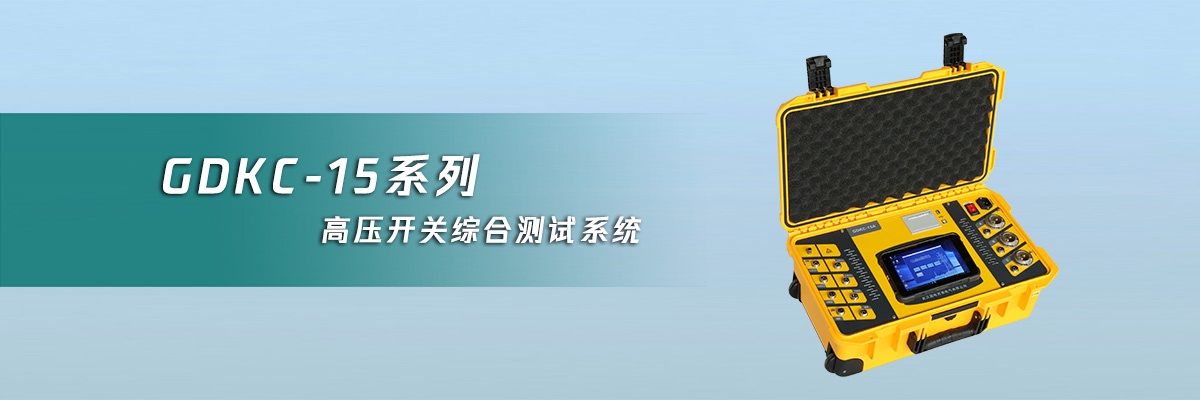

    國電西高自主研發的GDKC-15系例高壓開關綜合測試儀采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的檢測技術研發生產，綜合測試系統將機械特性測試功能、主回路接觸電阻功能集成在一臺設備里，根據不同的配置型號可對雙端接地開關、石墨觸頭開關、金屬觸頭開關斷口、帶合閘電阻開關的機械動作特性做全功能測試，同時還可對高壓斷路器三相主觸頭接觸電阻同時進行測試，使用方便性價比高是目前市場上最高端的高壓開關綜合測試設備。

產品參數

1、使用環境

輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kpa

溫 度 －10～40℃ 濕 度 ≦80%RH

2、安全性能

絕緣電阻 ＞2MΩ

介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

3、基本參數

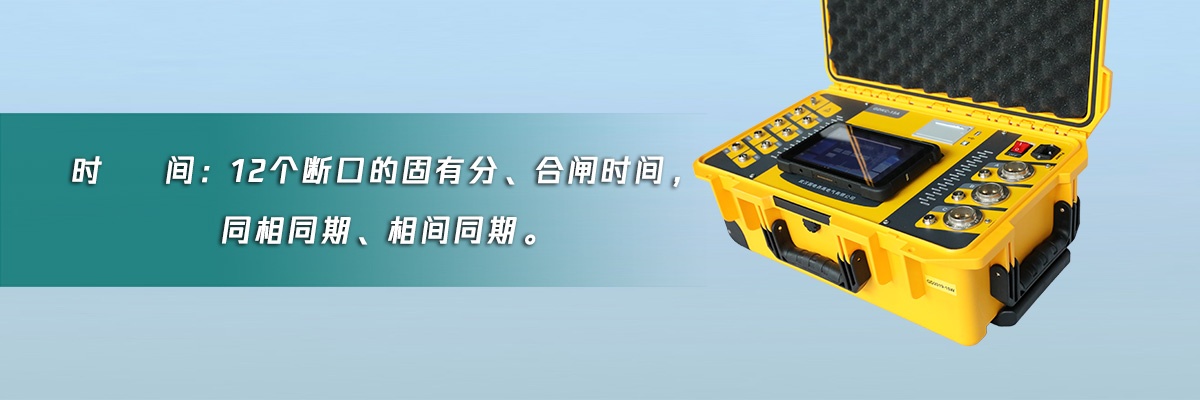

時 間： 量程 20000.0ms 最小分辯率0.01ms

　　　 ① 200 ms檔位 誤差0.5%

② 2000 ms檔位 誤差0.5%

　　　　 ?、?20000 ms檔位 誤差0.5%

合閘電阻：量程 10 KΩ 最小分辨率 1Ω 誤差0.5%

石墨觸頭：量程 200 ms 最小分辨率0.1ms 誤差0.5%

雙端接地：量程 200 ms 最小分辨率0.1ms 誤差0.5%

靜態電阻：量程 1uΩ-10mΩ 最小分辨率0.01uΩ 誤差0.5%

測試電流DC 50A、100A（三相同測）

速 度：量程　 20.00m/s 最小分辯率0.01m/s

　 ① 0-2m/s以內 誤差0.5%

② 2m/s以上 誤差0.5%

行 程：

量 程 最小分辯率 誤差

50.0mm 0.1mm 0.5%

300.0mm 1mm

600.0mm

電 流： 最大量程 20.00A 最小分辯率0.01A

輸出電源： DC0～300V數字可調/20A（瞬時工作），最小分辨率1V。

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 10kg
