| 產品型號參數 | |
| 輸入特性 | |
| 電壓測量范圍 | 0~450V ， 57.7V 、 100V 、 220V 、 400V 四檔自動切換量程。 |
| 電壓分辨率 | 0.001V |

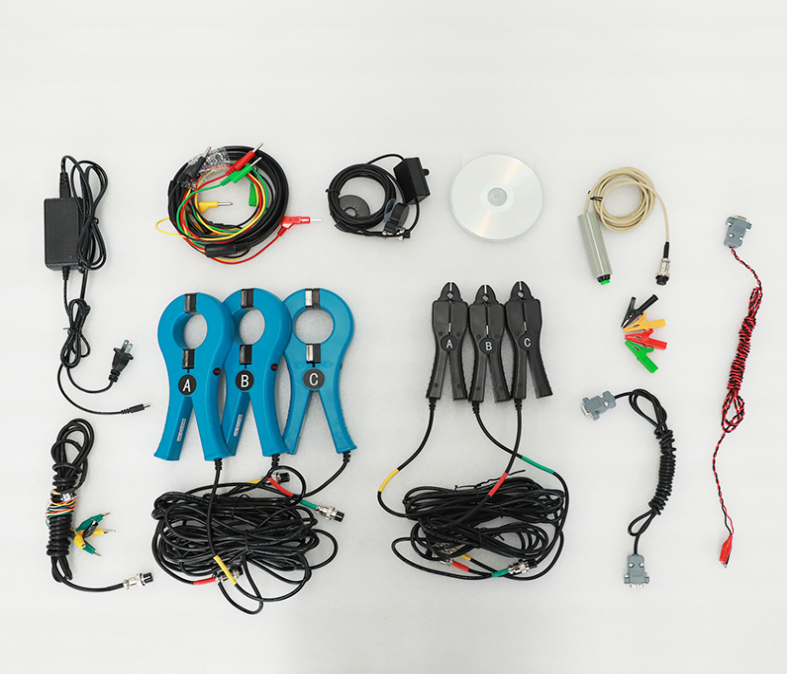

| 電流測量范圍 | 鉗形互感器為 5A （小鉗）、 25A （小鉗）、 100A （中鉗）、 500A （中鉗）、 400A （大鉗）、 2000A （大鉗）六個檔位。（其中中型鉗表和大型鉗表為選配） |
| 電流分辨率 | 0.0001A |
| 相角測量范圍 | 0 ~ 359.999 ° |
| 頻率測量范圍 | 45 ~ 55Hz 。 |
| 分辨率 | 0.001Hz |
| 準確度 (計量校驗部分) | |
| 電壓 | ± 0.1% |
| 電流 | 鉗形互感器 ± 0.5% |
| 有功功率 | 鉗形互感器 ± 0.5% |
| 無功功率 | 鉗形互感器 ± 1.0% |
| 無功電能 | 鉗形互感器 ± 1.0% |
| 頻率 | ± 0.01Hz |
| 相位 | ± 0.2 ° |
| 電能質量 | |
| 基波電壓和電流幅值 | 基波電壓允許誤差 ≤ 0.5 ％ F.S. ；基波電流允許誤差≤ 1 ％ F.S. |
| 基波電壓和電流之間相位差的測量誤差 | ≤ 0.5 ° |
| 諧波電壓含有率測量誤差 | ≤ 0.1 ％ |
| 諧波電流含有率測量誤差 | ≤ 0.2 ％ |
| 三相電壓不平衡度誤差 | ≤ 0.2 ％ |
| 工作溫度 | － 10 ℃ ~ +40 ℃ |
| 絕緣 | ⑴ 電壓、電流輸入端對機殼的絕緣電阻 ≥ 100M ? 。 ⑵ 工作電源輸入端對外殼之間承受工頻 1 .5 KV （有效值），歷時 1 分鐘實驗。 |
| 鉗型互感器常數（ FL ） | |
| 5A | 10000r/KW·h |
| 25A | 2000 r/KW·h |
| 100A | 500 r/KW·h |
| 500A | 100 r/KW·h |
| 400A | 125 r/KW·h |
| 2000A | 25 r/KW·h |
| 重量 | 2Kg |
| 體積 | 25cm×16cm×6cm |
