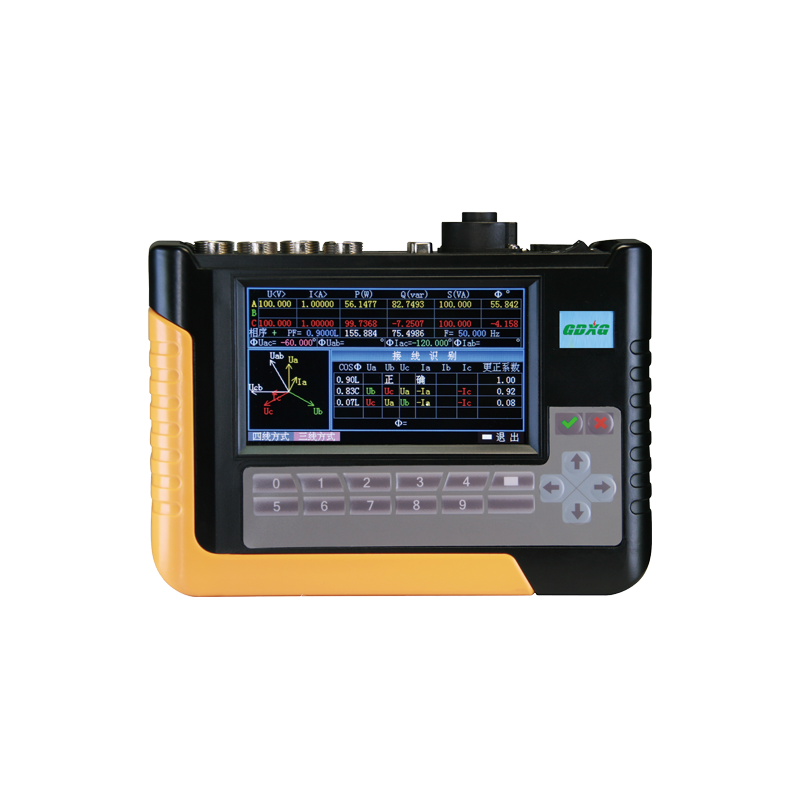

該儀器采用TI的32位高速120MHzDSP，及AD公司的高性能6通道16位AD，成功開發多功能寬量程的數字乘法器，采用浮點運算，保證計算準確度。儀器在不接入電壓、電流信號的情況下，在辦公室就可模擬現場的各種接線，得出相應的接線結果。此功能，可作為培訓查線的工具使用，提高現場工作人員的查線技能。儀器內可產生5A、0.5A的電流信號加到5A、100A鉗上，以測量鉗表的誤差。解決了5A、100A鉗在使用時間長了以后誤差變化的問題?？呻S時了解鉗表的閉合情況，提醒工作人員清潔鉗口。
| 電壓量程 | 30V ～ 480V | 5A鉗表 | 有功電能、功率 | ± 0.5% | |||
| 電壓誤差 | ± 0.2% | 無功電能、功率 | ± 0.5% | ||||
| 鉗表 ( 過載一倍 ) | 5A 、 100A 、 500A 、 1000A | 電 流 | ± 0.5% | ||||
| 輸入頻率范圍 | 45-55Hz | 自檢電流 | 5A 0.5A | ||||
| 頻率測量誤差 | ± 0.01Hz | 自檢誤差 | ± 0.1% | ||||
| 相位測量范圍 | -180 ° ~ +180 ° | 大電流鉗 | 有功電能、功率 | ± 0.5% | |||
| 最大相位誤差 | ± 0.1 ° | 無功電能、功率 | ± 0.5% | ||||
| 諧波測量 | ± 0.1% | 電 流 | ± 0.5% | ||||
| 諧波測量范圍 | 2-51 次 | 其它 | 變比測量 | ± 0.5% | |||
| 脈沖常數 | 低頻 | 5A | 3600P/kWh | 電壓影響 | < ± 0.01% | ||
| 其它 | 3600*(5/Ie) P/kWh | 頻率影響 | < ± 0.01% | ||||
| 高 頻 | 5A | 3.6x10 7 P/kWh | 溫度影響 | < ± 0.005%/ ℃ | |||
| 其它 | 3.6x10 7 *(5/Ie) P/kWh | 24 小時變差 | < ± 0.04% | ||||
| 諧波影響 | < ± 0.01% | ||||||
| 注： Ie-- 額定電流 | 開機穩定時間 | <5 分鐘 | |||||
| 工作電源 | AC 45V - 480V | 環 境 溫 度 | -25 ℃ - +45 ℃ | ||||
| 功 耗 | < 10W | 相 對 濕 度 | 40%-95% | ||||
| 外形尺寸 | 190mm * 140mm *50mm | 重 量 | < 1 kg | ||||
