GD3126B

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

GD3126B 絕緣電阻測試儀器在GD3125的基礎上重新設計，提供數字絕緣測試，測試電壓最高可達10kV，可廣泛應用于變電站、發電廠等電氣設備的檢修，非常適合用于測試各種高電壓設備，包括開關設備，變壓器、電抗器、電容器、電動機，發電機和電纜等進行絕緣電阻（IR）、吸收比(DAR)、極化指數(PI)的測量。

絕緣電阻測試儀器產品特點

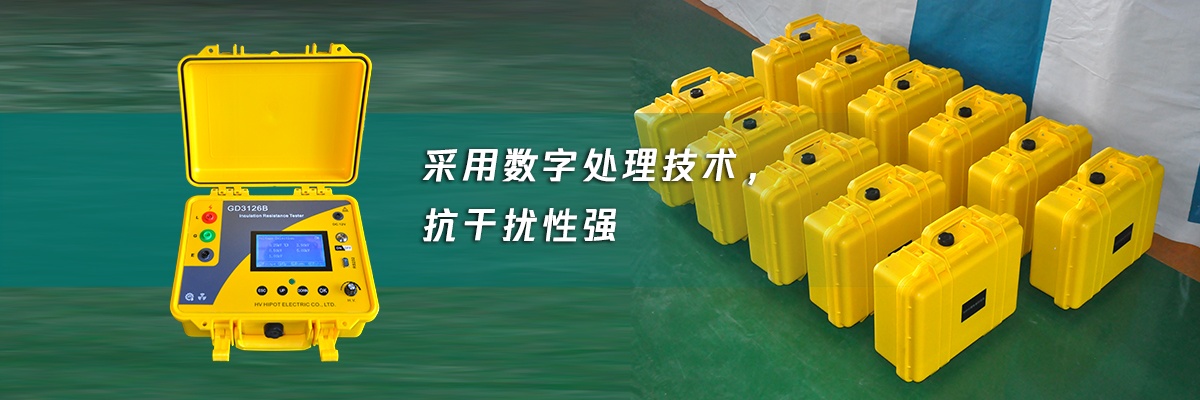

采用數字處理技術，抗干擾性強，可在強電磁干擾環境下測量；

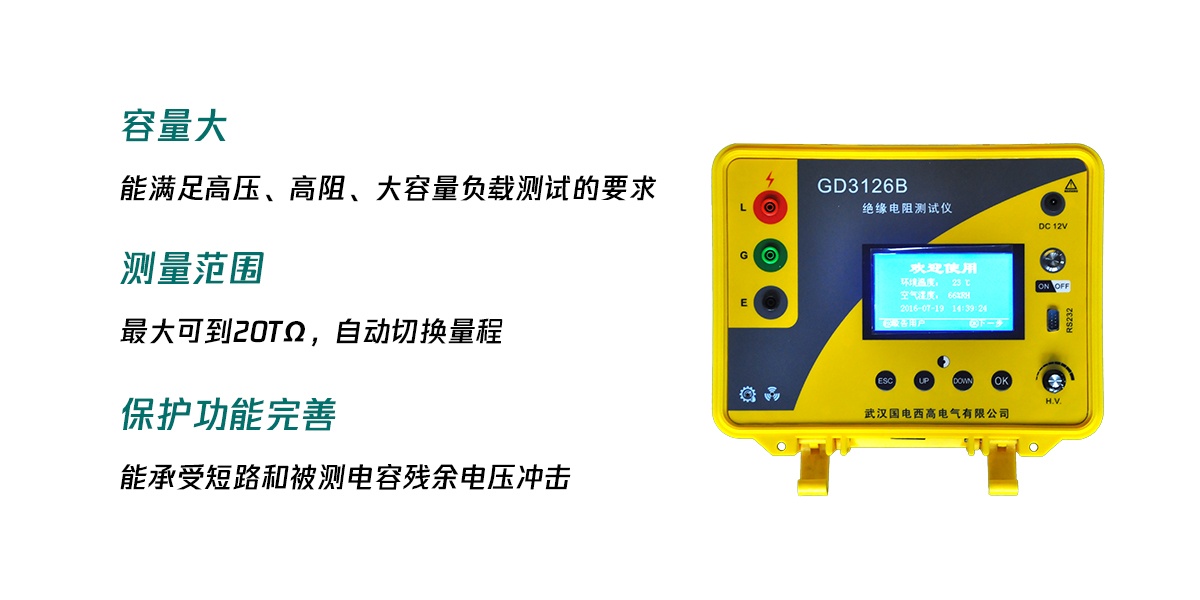

容量大，能滿足高壓、高阻、大容量負載測試的要求；
具有防震、防潮、防塵結構，適應惡劣工作環境；

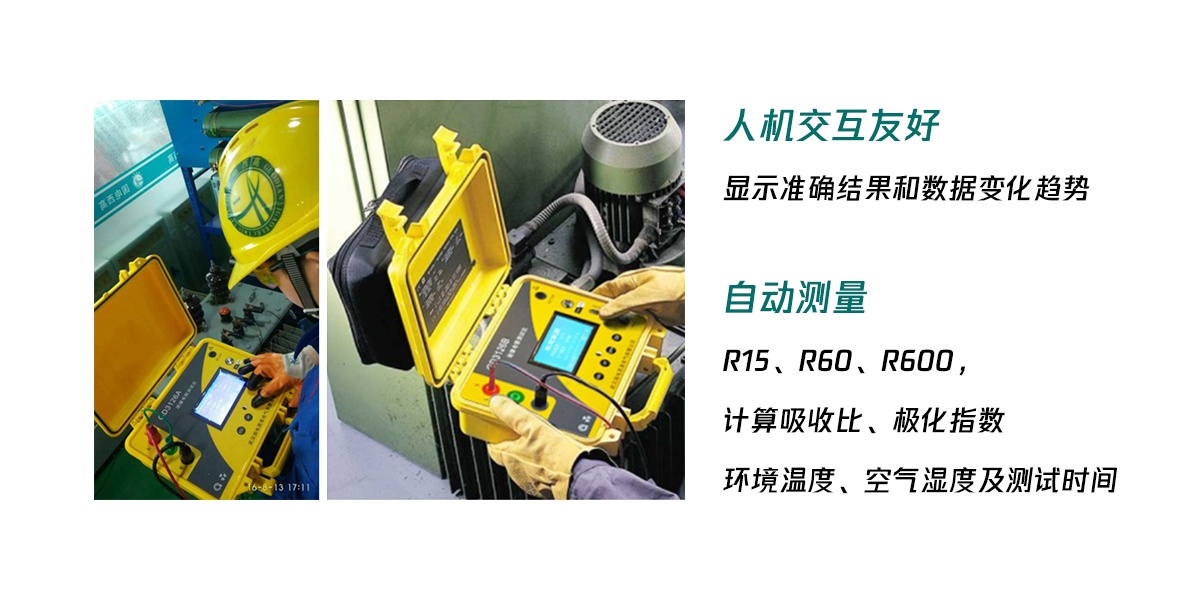

人機交互友好、美觀，顯示準確結果和數據變化趨勢；
保護功能完善，能承受短路和被測電容殘余電壓沖擊；
測量范圍最大可到20TΩ，自動切換量程；
各檔位高電壓從零連續可調；
自動測量R15、R60、R600，計算吸收比、極化指數；
自動測量環境溫度、空氣濕度及測試時間；
顯示測試時間，每15秒有蜂鳴提示，5分鐘無操作提示關機；
測量完畢自動泄放高壓；
能保存60組測量結果，且數據可20年不丟失；
自帶RS232串行接口，可與計算機通信；
外接打印機（選配）；
測試前顯示帶電試品電壓并有相關提示；
預設測試時間，自動停止測量；
可以檢測泄露電流Ix和吸收電容Cx；

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

絕緣電阻測試儀器產品特點

采用數字處理技術，抗干擾性強，可在強電磁干擾環境下測量；
容量大，能滿足高壓、高阻、大容量負載測試的要求；
具有防震、防潮、防塵結構，適應惡劣工作環境；
人機交互友好、美觀，顯示準確結果和數據變化趨勢；
保護功能完善，能承受短路和被測電容殘余電壓沖擊；
測量范圍最大可到20TΩ，自動切換量程；
各檔位高電壓從零連續可調；
自動測量R15、R60、R600，計算吸收比、極化指數；
自動測量環境溫度、空氣濕度及測試時間；
顯示測試時間，每15秒有蜂鳴提示，5分鐘無操作提示關機；
測量完畢自動泄放高壓；
能保存60組測量結果，且數據可20年不丟失；
自帶RS232串行接口，可與計算機通信；
外接打印機（選配）；
測試前顯示帶電試品電壓并有相關提示；
預設測試時間，自動停止測量；
可以檢測泄露電流Ix和吸收電容Cx；

產品參數

額定測試電壓檔位	250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV
輸出電壓誤差	±5%
測量電阻范圍	上限值			100GΩ～20TΩ
	下限值			0.1MΩ
準確度等級	5.0級
高壓顯示誤差	±( 5%?Ux + 1d )
溫度測量誤差	±0.5℃
空氣濕度測量誤差	±2%RH
短路電流	＜6mA
電壓紋波	＜3%
絕緣電阻	> 500 MΩ（測試線與機殼間）
耐壓	AC10.0kV 50Hz 1min（測試線與機殼間）
供電電源	12V 鋰電池
電池一次充電使用時間	30天每天10次DAR和5次PI測試
工作溫度與濕度	0℃ ~ + 40℃ < 85%RH
貯存溫度與濕度	- 20℃ ~ + 50℃ < 90%RH
尺寸（mm）	325（L）×250（W）×130（H）
重量	約 3.7kg
測量電阻誤差
電壓檔位	250 V	500 V	1.0 kV	2.5 kV	5.0 kV	10.0 kV
±( 3%·Rx + 1d )	1GΩ	2GΩ	4GΩ	10GΩ	20GΩ	40GΩ
±( 5%·Rx + 1d )	10GΩ	20GΩ	40GΩ	0.1TΩ	0.2TΩ	0.4TΩ
±( 10%·Rx + 2d )	100GΩ	200GΩ	0.4TΩ	1TΩ	2 TΩ	4TΩ
±( 20%·Rx + 2d )	500GΩ	1TΩ	2TΩ	5TΩ	10TΩ	20TΩ
