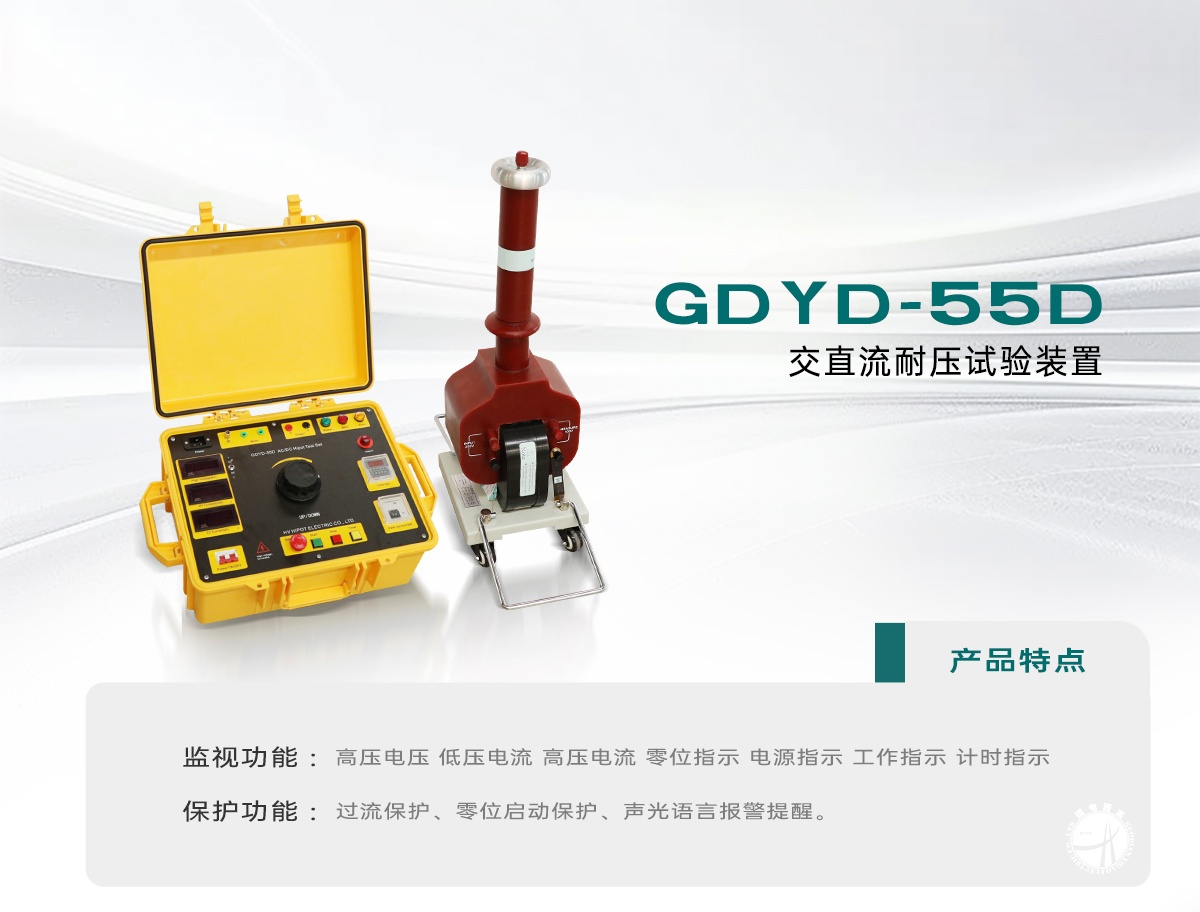

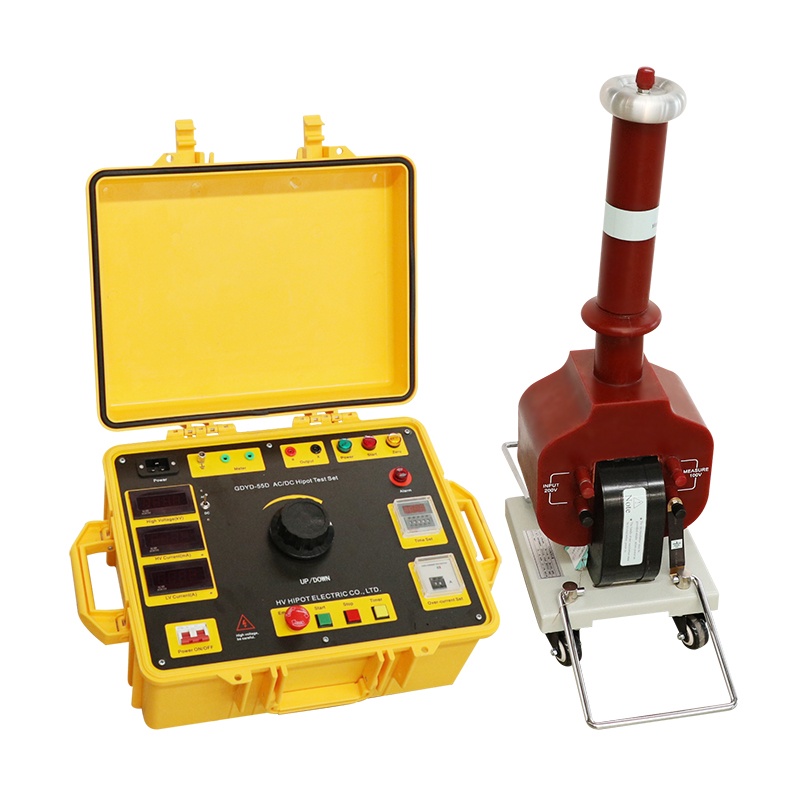

GDYD-55D 交直流耐壓試驗裝置根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

功能特點

監視功能：高壓電壓 低壓電流 高壓電流 零位指示  電源指示 工作指示 計時指示。

保護功能：過流保護、零位啟動保護、聲光語言報警提醒。

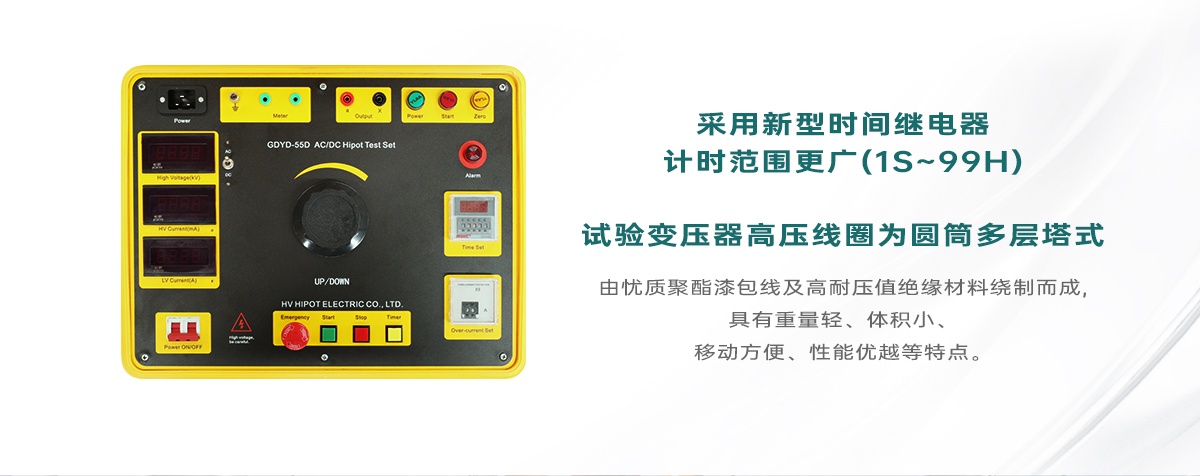

采用新型時間繼電器，計時范圍更廣（1S~99H）。

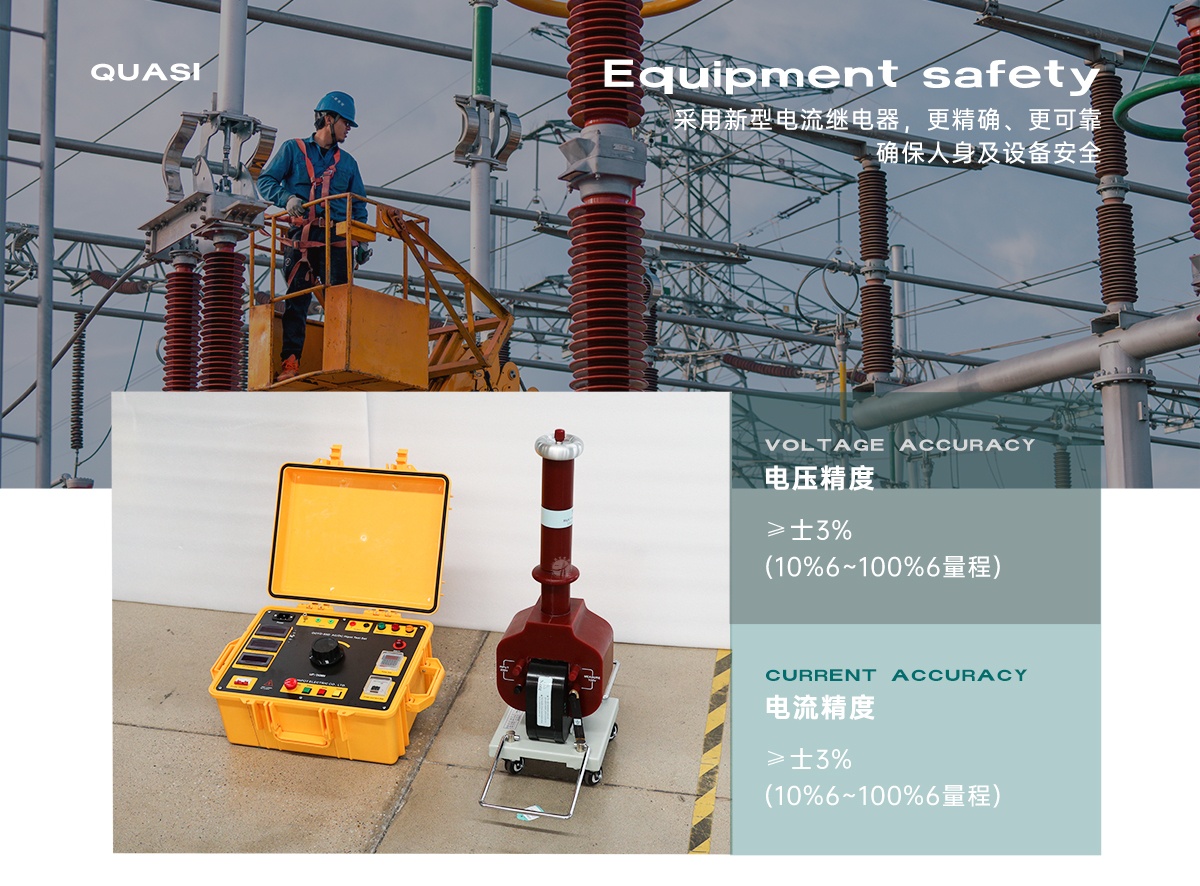

采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。

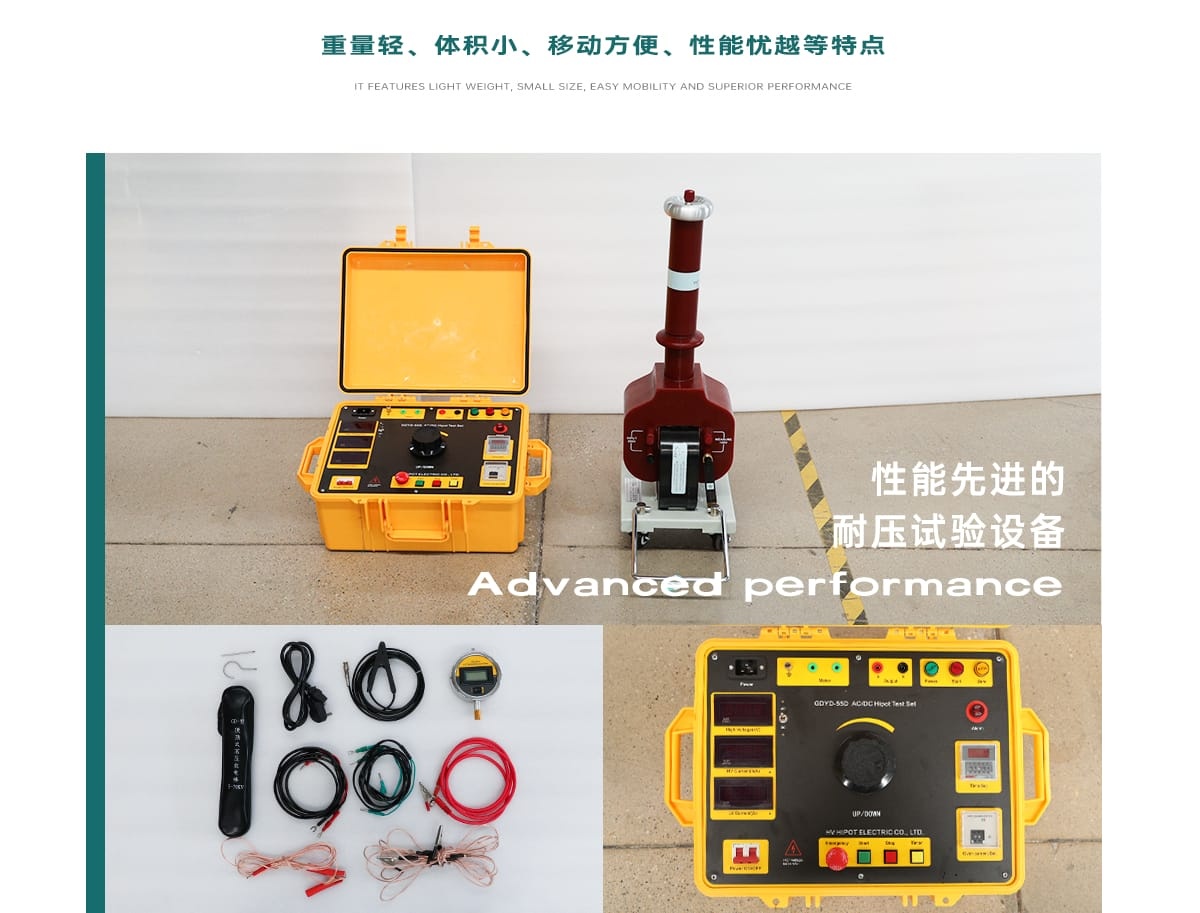

試驗變壓器高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成，具有重量輕、體積小、移動方便、性能優越等特點。

控制部分

輸入電壓：AC220V±10%  50Hz±1

輸出容量：5kVA

低壓輸出：AC 0～250V

輸出電流：25A（Max）

低壓電流測量范圍：0-25A        分辨率：0.1A

高壓電壓測量范圍：AC0～50kV    分辨率：0.1KV

高壓電流測量范圍：AC0～100mA    分辨率：0.1mA

計時范圍：0～99H

電壓精度  ≤±3%(10%~100%量程)

電流精度  ≤±3%(10%~100%量程)

規格尺寸：440*360*240   19.5KG

變壓器部分

輸出容量：5kVA

低壓（輸入）電壓：AC 0～200V

低壓（輸入）電流：AC 0～25A

高壓（輸出）電壓：AC 0～50kV

高壓（輸出）電流：0-100mA

測量變比：500：1   誤差：±1%

阻抗電壓：≤12%；

空載電流：≤10%；

運行時間：額定容量下5min開，5min關斷續周期工作制，1/3額定電壓和1/3額定電流下可長期運行

規格尺寸：330*250*650 45KG
