規格 技術參數
|
40/3 | 60/2 | 60/3 | 60/5 | 80/2 | 100/2 | 120/2 | 120/5 |
|
額定電壓（kV）
|
40 | 60 | 60 | 60 | 80 | 100 | 120 | 120 |
|
額定電流（mA）
|
3 | 2 | 3 | 5 | 2 | 2 | 2 | 5 |
|
額定功率（W）
|
120 | 120 | 180 | 300 | 160 | 200 | 240 | 600 |
|
機箱重量（kg）
|
7 | 2 | 2 | 4.5 | 2 | 3 | 3 | 4.5 |
|
倍壓重量（kg）
|
一體 | 2.5 | 3 | 3.8 | 2.5 | 4 | 4 | 4.5 |
|
倍壓高度（mm）
|
一體 | 400 | 400 | 500 | 400 | 500 | 500 | 500 |
|
電壓測量精度
|
數顯表±（1.0%讀數±2個字） | |||||||
|
電流測量精度
|
數顯表±（1.0%讀數±2個字） | |||||||
|
波紋系數
|
≤1% | |||||||
|
電壓穩定度
|
隨機波動，電源電壓變化±10%時≤1% | |||||||
|
過載能力
|
空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 | |||||||
|
電源
|
單相交流50Hz 220V±10% | |||||||
|
工作方式
|
間斷使用 | |||||||
| 一次連續時間最長為30分鐘 | ||||||||
|
工作環境
|
溫度：-10～40℃ | |||||||
| 相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||||
| 海拔高度：1500米以下 | ||||||||
|
帶 電 容 負荷能力
|
被試品電容量無限制 | |||||||
| 可用1.5倍的額定電流充電 | ||||||||
|
結構特點
|
環氧玻璃鋼電氣絕緣倍壓筒 | |||||||
| 空氣絕緣、無泄漏之慮 | ||||||||
|

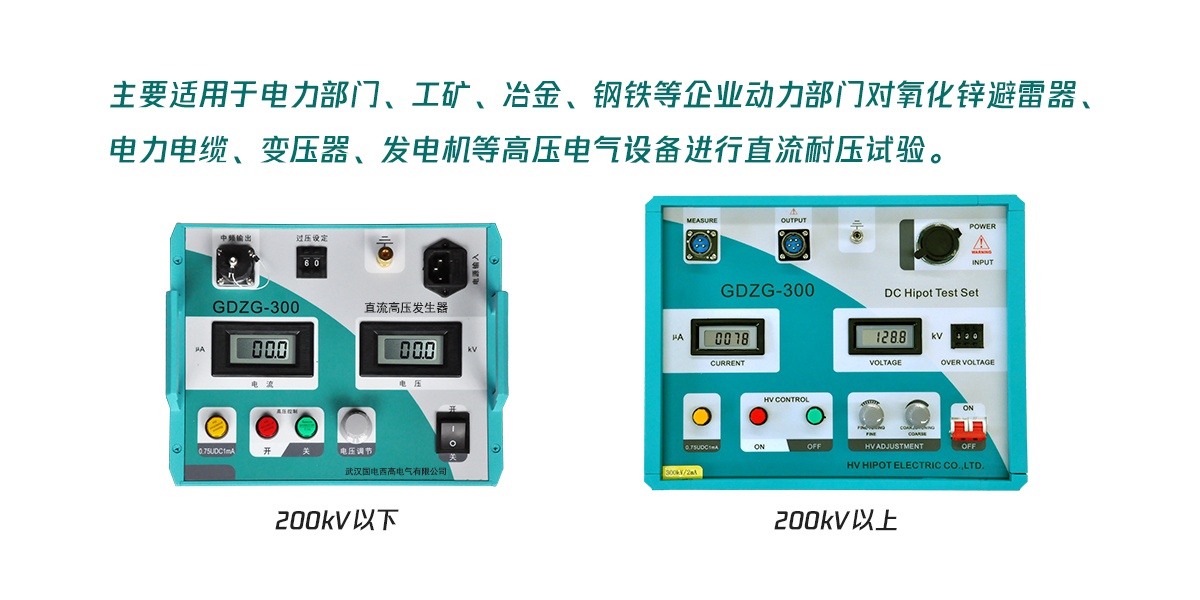

操作箱特點
|
高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 | |||||||
| 過壓保護采用撥置，一目了然 | ||||||||

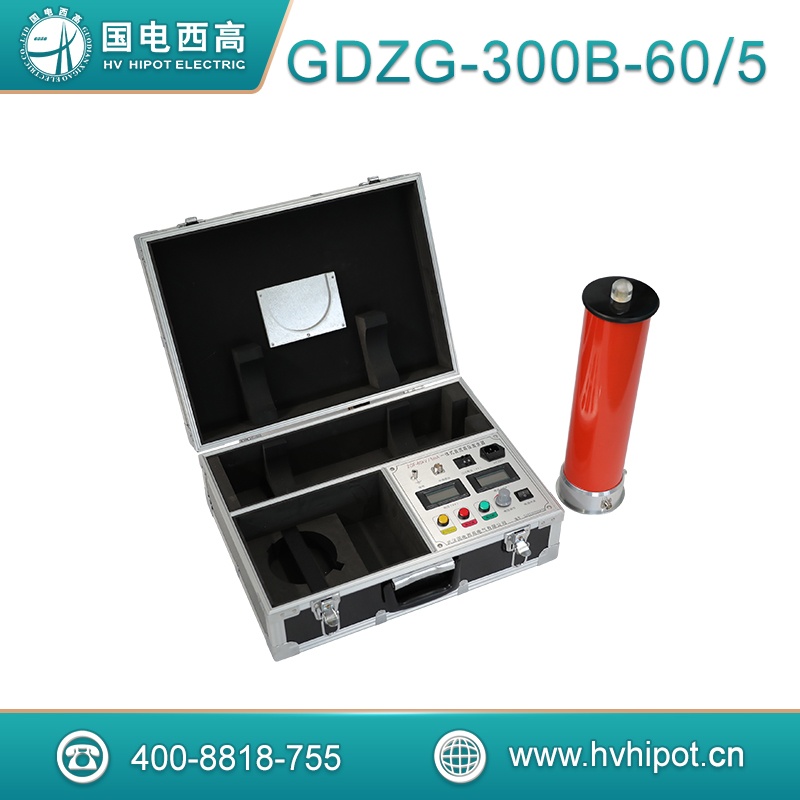

| 機箱倍壓放置一個鋁合金箱，整機一手可提 | ||||||||
| 規格 技術參數 | 200/2 | 200/5 | 250/3 | 300/2 | 300/5 | 400/3 | 400/5 | 其它等級 |
| 額定電壓（kV） | 200 | 200 | 250 | 300 | 300 | 400 | 400 | 500～1000kV等合同定 做 |
| 額定電流（mA） | 2 | 5 | 3 | 2 | 5 | 3 | 5 | |
| 額定功率（W） | 400 | 1000 | 750 | 600 | 1500 | 1200 | 2000 | |
| 機箱重量（kg） | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 5.8 | |
| 倍壓重量（kg） | 7.9 | 8.3 | 9 | 11 | 11.5 | 38 | 45 | |
| 倍壓高度（mm） | 965 | 965 | 1030 | 1250 | 1250 | 1900 | 1900 | |
| 電壓測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 電流測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 波紋系數 | ≤1% | |||||||
| 電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||||
| 過載能力 | 空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 | |||||||
| 電源 | 單相交流50Hz 220V±10% | |||||||
| 工作方式 | 間斷使用 | |||||||
| 一次連續時間最長為30分鐘 | ||||||||
| 工作環境 | 溫度：-10～40℃ | |||||||
| 相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||||
| 海拔高度：1500米以下 | ||||||||
| 帶電容負荷能力 | 被試品電容量無限制 | |||||||
| 可用1.5倍的額定電流充電 | ||||||||
| 結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||||
| 空氣絕緣、無泄漏之慮 | ||||||||
| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 | |||||||
| 過壓保護采用撥置，一目了然 | ||||||||
| 控制箱小，方便現場 | ||||||||
