產品參數
系統功能指標
1、技術指標
系統檢測頻帶：0.3GHz-3GHz；
? 最小可監測：實驗室-80dBm放電量，動態范圍70dBm；
? 系統可測放電量、放電相位、放電次數，放點脈沖分辨率小于10μs，并可按照客戶要求提供有關統計參數；
? 系統能顯示工頻周期放電圖、二維（Q-φ,N-φ，N-Q）及三維（N-Q-φ)放電譜圖；
? 系統積累了近對放電譜圖提取了56個特征量，通過自適應遺傳算法和人工神經網絡算法進行模式識別，通過經驗值的積累可對變壓器內部的幾種典型局放類型進行模式識別。
? 提供放電發展趨勢分析、設置報警、進行歷史查詢以及打印報表等多項功能；
? 系統可定時自動啟動監測，實現整個監測過程自動化，也可人工實時啟動及關閉監測系統；
? 電源：AC220V市電
2、系統功能特點

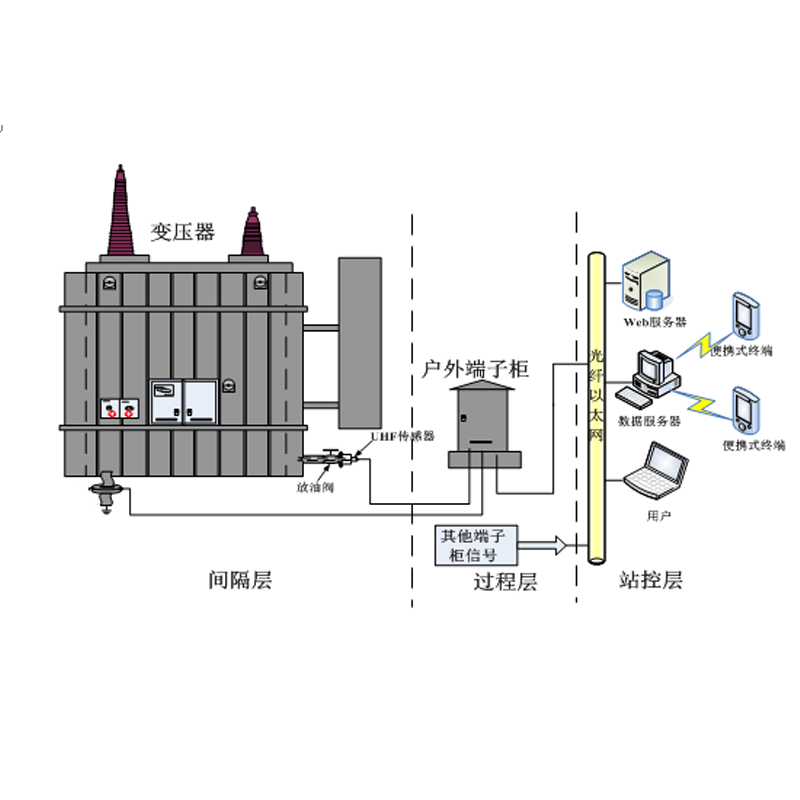

GDPD-PTU/OL變壓器局部放電在線監測系統可對同一變電站的多臺變壓器同時進行在線監測，指采用特定的傳感器檢測局部放電所產生電磁波信號的方法。測量其，實時反映運行變壓器的絕緣狀態。對于箱體內異物、內部絕緣受潮或損傷、油箱沉積油泥、可以通過局部放電的監測來發現。系統對監測結果建立狀態監測數據庫，進行數據管理、分析、統計、整合，為設備的狀態檢修提供決策依據和輔助分析等功能。
1．系統是應用UHF頻段進行局放監測，能有效地避開電暈等干擾信號的影響，克服傳統局部放電在線檢測抗干擾能力差的缺點，大大提高了系統的靈敏度、可靠性以及抗干擾能力。
2．UHF傳感器是由變壓器、電抗器油閥深入油箱內的超寬頻帶的傳感器，采用特殊材料處理，對變壓器油無污染，安裝方便，耐高溫、密封好、無漏滲。
3．本系統采用高頻濾波檢波技術，降低了采樣頻率，實現了在100Mbps速率下，能采集到信號的幅度和放電位置，保證了系統的可測精度，也大大降低了對硬件的技術要求和難度。
4．設計了三級報警功能，手機短信報警功能可以在任意時刻發給指定值守人，實時監測變壓器、電抗器的局放狀況。
5．本系統具有遠傳數據遠傳功能，把測試最終數據通過局域網接口，到運行維護人員的操作平臺上。
