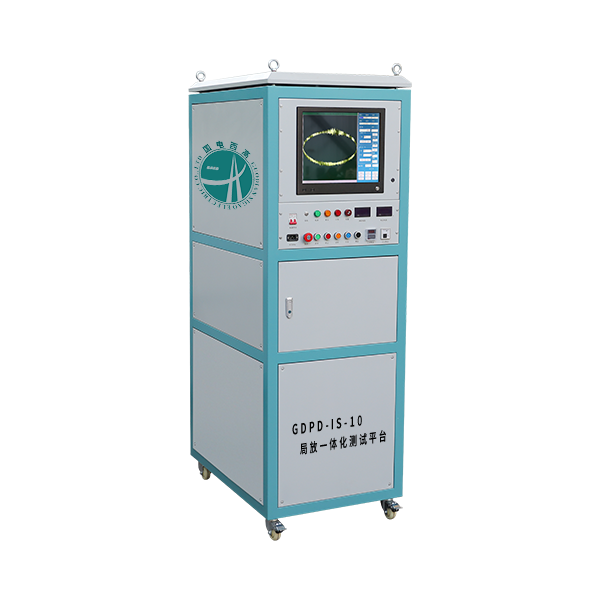

本套系統主要適用于變壓器、線纜、低壓開關設備等微小型電氣元件、絕緣材料的局放檢測 ，能夠將2/5/10kV的高壓施加在電力設備上，從而檢驗電力設備的絕緣材料是否存在瑕疵（局部放電），以考核產品的局放水平，發現被試品的絕緣缺陷。

功能特點

1、一體式結構設計，使用方便
整體采用一體化結構，智能升壓操作、同步采集局放信號。
2、抗干擾能力較強，結果數據可靠
   采用封閉式客體結構，屏蔽一定的干擾源，另軟件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
3、連接簡單方便
采用軟體連線自動收縮方便連接試品。
4、多信號采集
獨立界面顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，高壓曲線動態顯示，顯示直觀明了
5、保護功能全面
完善的過壓、過流保護、閃絡保護，自設定輸出電壓、高壓電流上限、計時時間。
6、操作方式多樣化
人機界面采用PC電腦平臺操作方式，智能化工作過程，任選自動方式和手動方式。
7、軟件功能強大
手動或隨時保存實驗數據，隨時存儲波形，重新顯示、分析過去已保存的試驗波形，增益范圍六檔粗調，每檔隨意細調，數字開窗技術、可避免干擾對測量的影響
8、符合國家國際標準
本軟件局部放電顯示結果符合IEC60270標準。

產品參數

技術參數

1.電源電壓： 220V AC  50hZ ；
2.電源電流：4.5A ；
3.額定功率：1kVA ；
4.高壓電壓：2/5/10kV ；（定制可選）
5.高壓電流  500/200/100mA；
6.耦合電容：1nF ；
7.測量通道：1個獨立測量通道
8.采樣速率：每通道最大6.5MHz
9.檢測靈敏度：0.1pC
10.測量范圍：0.1pC～10000nC
11.測量頻帶：3dB帶寬10kHz～1MHz。
12.程控濾波器分段：
13.低端頻率10K、20K、40K，80K；
14.高端頻率100K、200K、300K,1000K；
15.本量程非線性誤差：5%;
16.量程：X1,X10,X100，X1000，X10000,X100000（>120dB）;
17.單次運行時間：  ≤5分鐘；
18.環境溫度：－5℃至40℃;
19.規格尺寸：600*1000*1840 。
