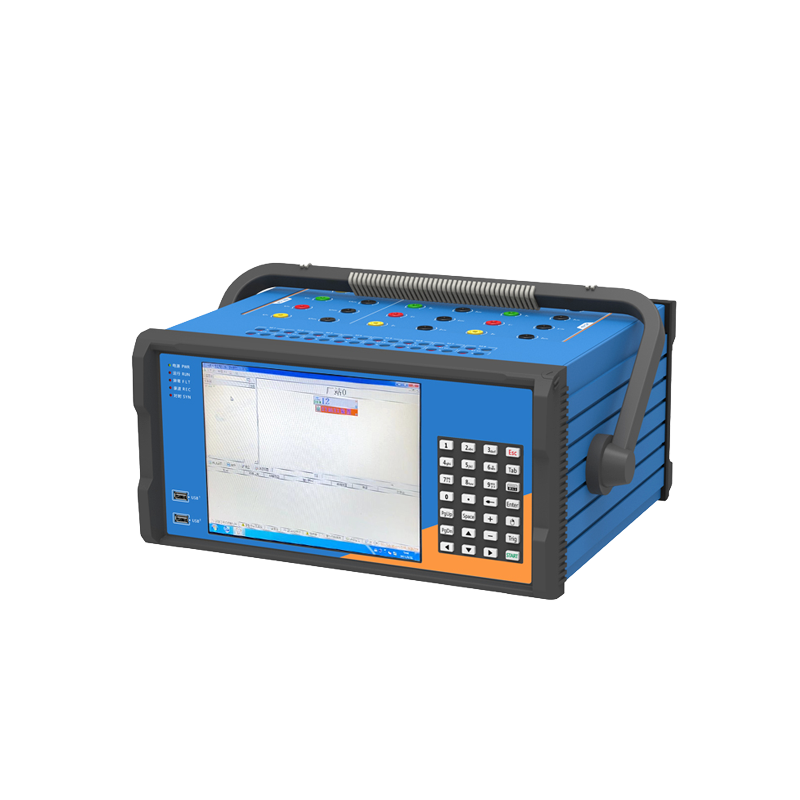

GDPA-61850便攜式電力數模通用錄波分析儀（以下簡稱GDPA-61850）可直接接入智能變電站過程層網絡的DL/T 860-9-2、GOOSE、IEEE 1588對時報文，當電力系統故障時，啟動暫態故障錄波，記錄系統的一次電壓電流波形以及二次設備的動作行為，實現電力系統故障分析與故障測距定位。GDPA-61850還具有數據連續記錄功能，對電力系統相關電氣量的數據進行連續不間斷地記錄，并根據內置判據在連續記錄數據上標記出擾動特征，以便于擾動數據檢索。

GDPA-61850便攜式電力數模通用錄波分析儀與站控層設備的通信采用IEC61850 MMS通信規約，實現與站控層設備的互操作。

GDPA-61850適用于智能變電站的過程層網絡的故障錄波分析裝置，具有智能變電站的二次網絡系統和一次系統的健康狀態監視、預警和故障分析功能，廣泛應用于智能變電站中，為智能變電站的安全可靠運行管理提供參考依據。

• 采集單元可獨立工作，應完成數據采集、分析處理、異常判定、故障分析、數據記錄、數據遠傳等相關功能。
• 可直接接入到變電站的過程層網絡和/或站控層網絡中，接收來自過程層網絡和/或站控層網絡的所有報文。
• 對接收到的報文實現實時解碼和分析，檢查如丟幀、錯序、失步、超時、中斷、無效編碼、流量突變等各類異常狀態，并實時給出異常事件告警。
• 當配置原始報文存儲模塊時，可對原始報文數據進行循環存儲，根據事件標簽在管理界面上隨時調閱和分析。
• 采集單元還進行線路和主變壓器各側斷路器、隔離開關及繼電保護的開關量和模擬量的采集和記錄、故障啟動判別、信號轉換等功能。
• 嵌入式實時操作系統上，可同時配置最多2塊2.5’ SATA接口、可支持硬壓縮，有效數據存儲可達2TB+。
• 儀器性價比高，操作簡單，小巧輕便。

暫態記錄能力

• 啟動采樣值通道數：可達128個；
• 記錄采樣值通道數：不少于384個；
• 記錄開關量(GOOSE)通道數：不少于1024個；
• 判啟動開關量(GOOSE)通道數：不少于1024個。

連續記錄能力

• 可配置連續記錄功能；
• 采樣率：1000Hz（20點/周波）、2000Hz（40點/周波）；
• 記錄采樣值通道數：不少于384個；
• 記錄開關量(GOOSE)通道數：不少于1024個。

對時功能

• 具有IRIG-B光/電碼對時功能；
• 時鐘同步精度≤300ns；
• 時鐘同步后再失去同步源，裝置自身守時精度24h誤差≤100ms；
• 記錄的報文時標分辨率：40ns；
• 多端口時標最大偏差：40ns。

電磁兼容性能

?
• 靜電放電抗擾度：滿足GB/T14598.26規定的驗收準則B（原GB/T14598.14規定的嚴酷等級為4級）。
?
• 浪涌（沖擊）抗擾度：滿足GB/T14598.26規定的驗收準則B（原GB/T14598.18規定的嚴酷等級為4級）。
?
• 快速瞬變抗擾度：滿足GB/T14598.26規定的驗收準則B（原GB/T14598.10規定的嚴酷等級為A級）。
?
• 脈沖群抗擾度：滿足GB/T14598.26規定的驗收準則A（原GB/T14598.13規定的嚴酷等級為3級）。
?
• 射頻電磁場輻射抗擾度：滿足GB/T14598.26規定的驗收準則B（原GB/T17626.3規定的嚴酷等級為3級）。
