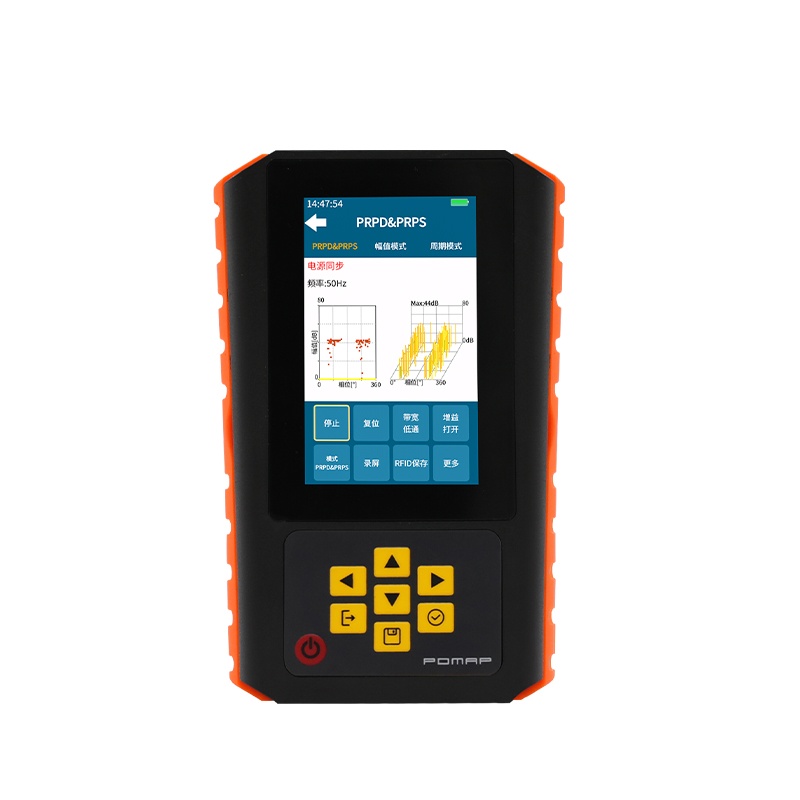

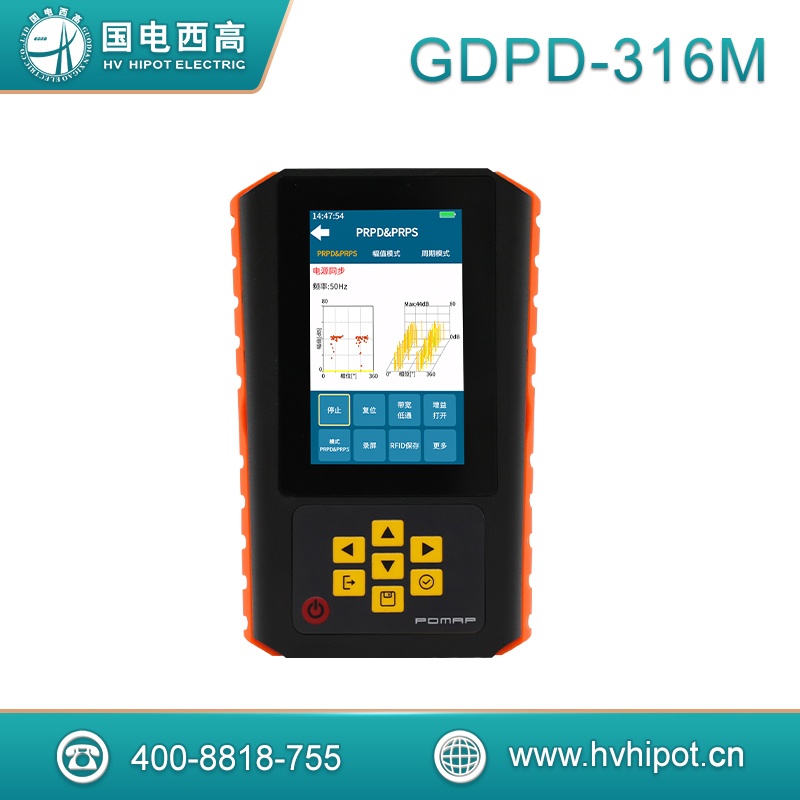

GDPD-316M手持式局放巡檢儀采用速慧（smartquick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的局放檢測技術研發生產的便攜式高效的帶電高壓絕緣設備的局放巡檢工具，根據不同被測品可以靈活配置各種不同傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。

本局放檢測儀為綜合型帶電檢測手持儀器，其基于地電壓、超聲波、特高頻、高頻電流檢測方法，測試電力設備的局部放電情況，提供局部放電幅、PRPS、PRPD、連續、飛行、脈沖、相位、波形等圖譜，可以較好的評估電力設備局部放電情況。該帶電檢測儀能夠適用于變壓器、電抗器、環網柜、開關柜、高壓電纜、架空線路等電力設備的帶電局放檢測。

功能特點：

監測設備的種類：適用于不同電壓等級下的變壓器、電抗器、環網柜、開關柜、、GIS高壓電纜、架空線路等電力設備的帶電局放檢測；

1.現場使用簡單，操作方便，不需停電、不需提供試驗源；

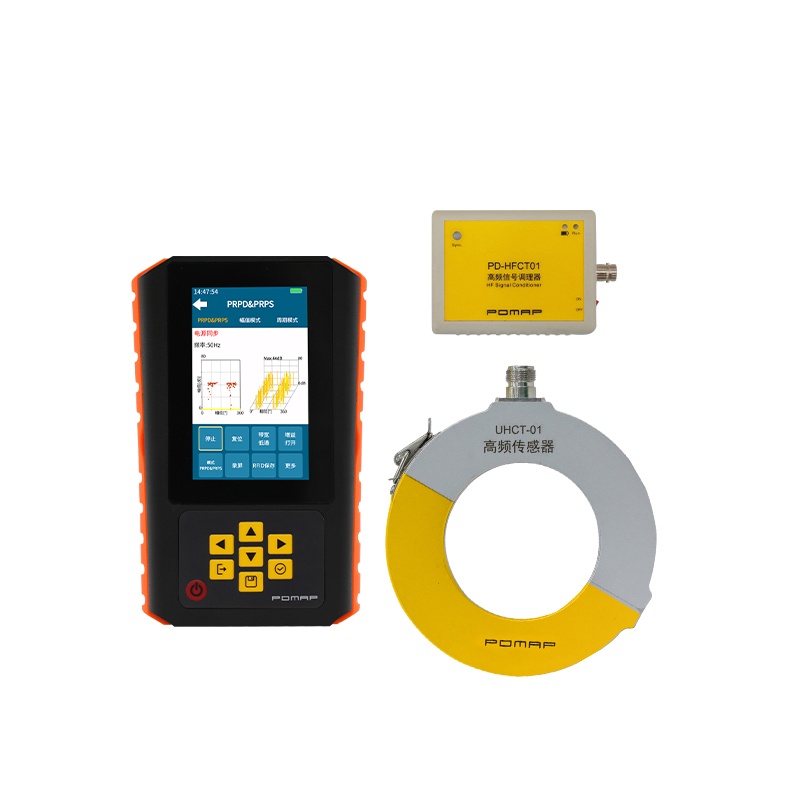

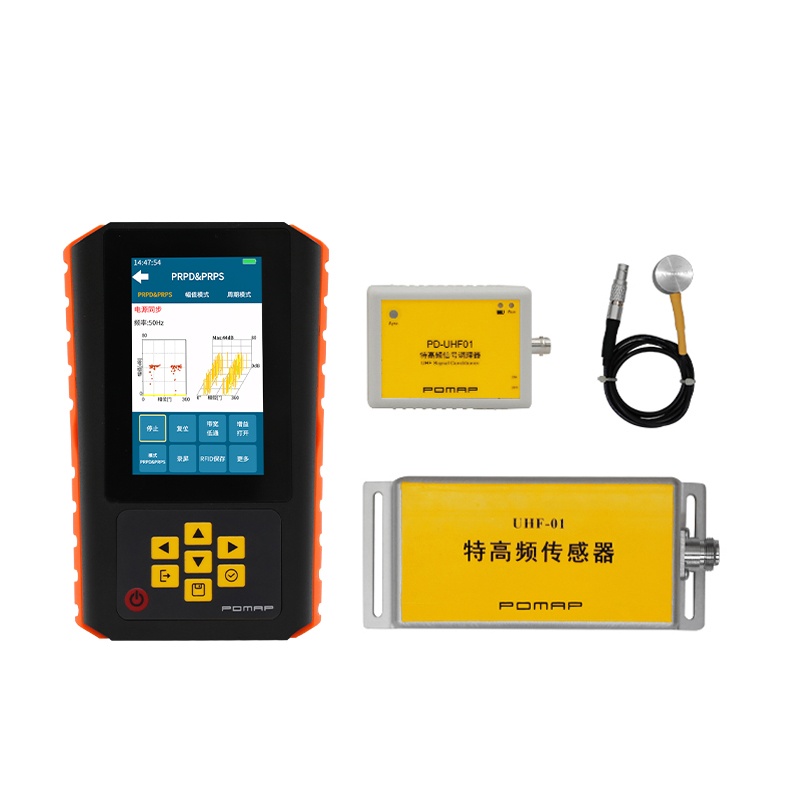

2.檢測功能：暫態地電壓檢測、特高頻檢測、高頻電流檢測、內置非接觸式超聲波檢測、外置接觸式超聲波檢測、外置聚焦型超聲波檢測、外置柔性型超聲波檢測；

3.智能巡檢功能：儀器應具備RFID標簽掃描功能，實現電力設備巡檢工作的信息化管理。

4.外置聚焦檢測功能：裝置可在干式變壓器等自帶外殼的高壓設備外表面進行內部局放在線測試；

5.特高頻檢測模式和高頻電流檢測模式

具備幅值檢測模式，可連續觸發或單次觸發采集，測試局部放電信號dB值；

具備周期圖譜檢測，顯示單工頻周期下局放的信號相位分布；

具備PRPD、PRPS檢測模式，可實時滾動顯示局放信號的二維及三維圖譜；

各檢測模式下可進行特高頻信號的檢測帶寬選擇，分為高通、低通、全通；

6.超聲波檢測功能

幅值檢測模式：顯示超聲信號的有效值、最大值、頻率成分信息；

相位圖譜模式：顯示超聲信號的PRPD圖譜；

脈沖圖譜模式，顯示超聲信號的飛行圖譜；

波型圖譜模式，顯示超聲信號的原始波形信號，可顯示不少于10個工頻周期的時域圖譜顯示；

以上檢測模式下，均可進行連續與觸發檢測，可進行mV與dB間的轉換、可進行放大倍數的調節；

7.數據存儲，內置存儲容量不少于8G。主機能夠保存暫態地電壓、超聲波檢測數據和圖譜，且檢測數據能用開關柜設備信息進行唯一標識；

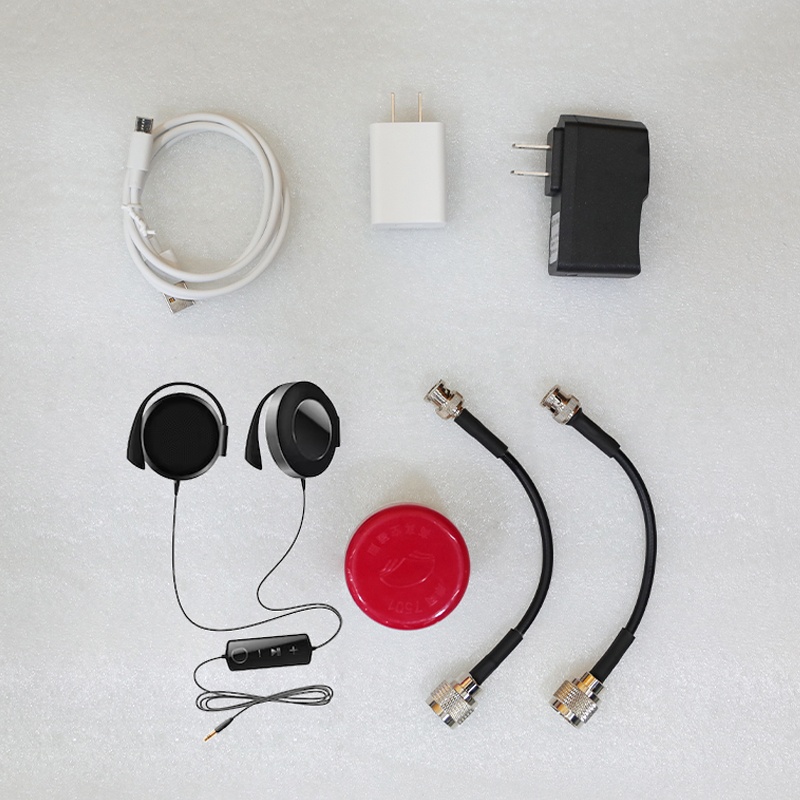

8.耳機聲音監測，可對超聲信號進行監聽，配置耳機；

（9）局部放電圖譜豐富：具有幅值圖譜、波形模式、連續模式、脈沖模式、飛行模式、周期圖譜、相位圖譜、波形圖譜、PRPS/PRPD圖譜等多種分析方法，有效判斷局放放電幅值、類型和嚴重程度；

（10）具有多種相位同步方式，內同步、無線電源同步使儀器相位與現場工頻相位保持一致；

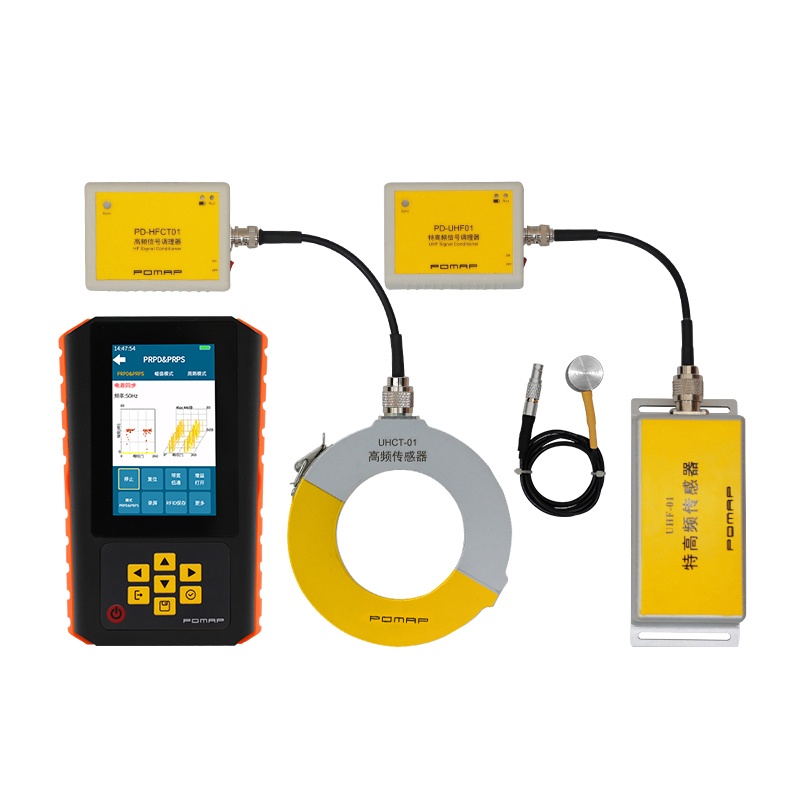

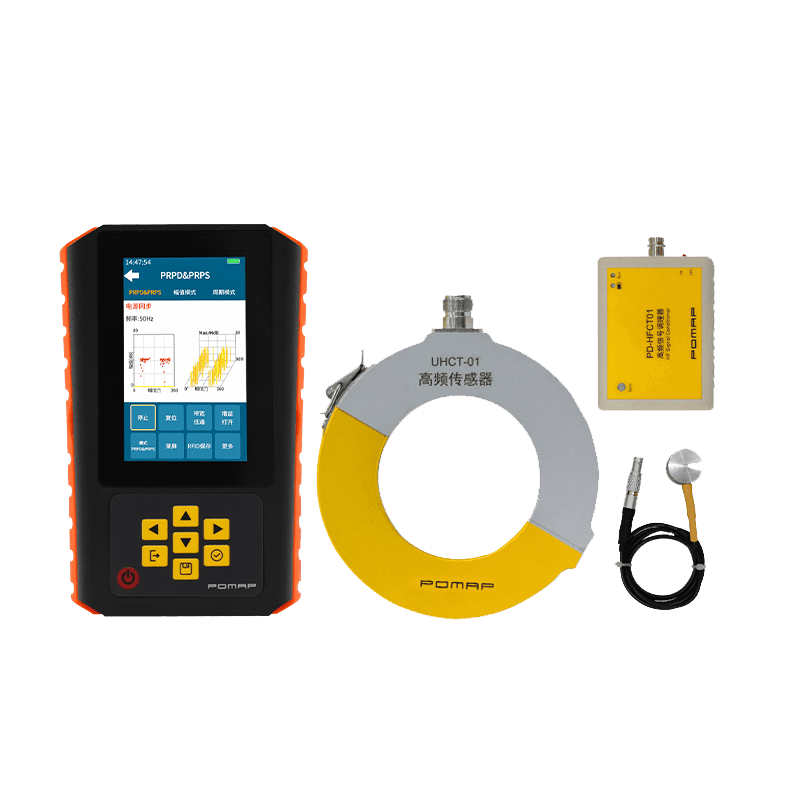

（11）暫態地電壓、空氣超聲波、接觸超聲波、特高頻、高頻電流、RFID掃描六合一智慧儀器；

（12）具備PRPS、PRPD圖譜智能色階功能，能夠清晰識別多點放電信號；

（13）具備黃、綠、紅三色指示放電嚴重程度功能；

（14）具備超聲波錄音功能、特高頻動態PRPS/PRPD圖譜錄屏功能；

（15）配備數據管理、分析軟件，可對檢測數據進行統一分析及管理；
