技術特點

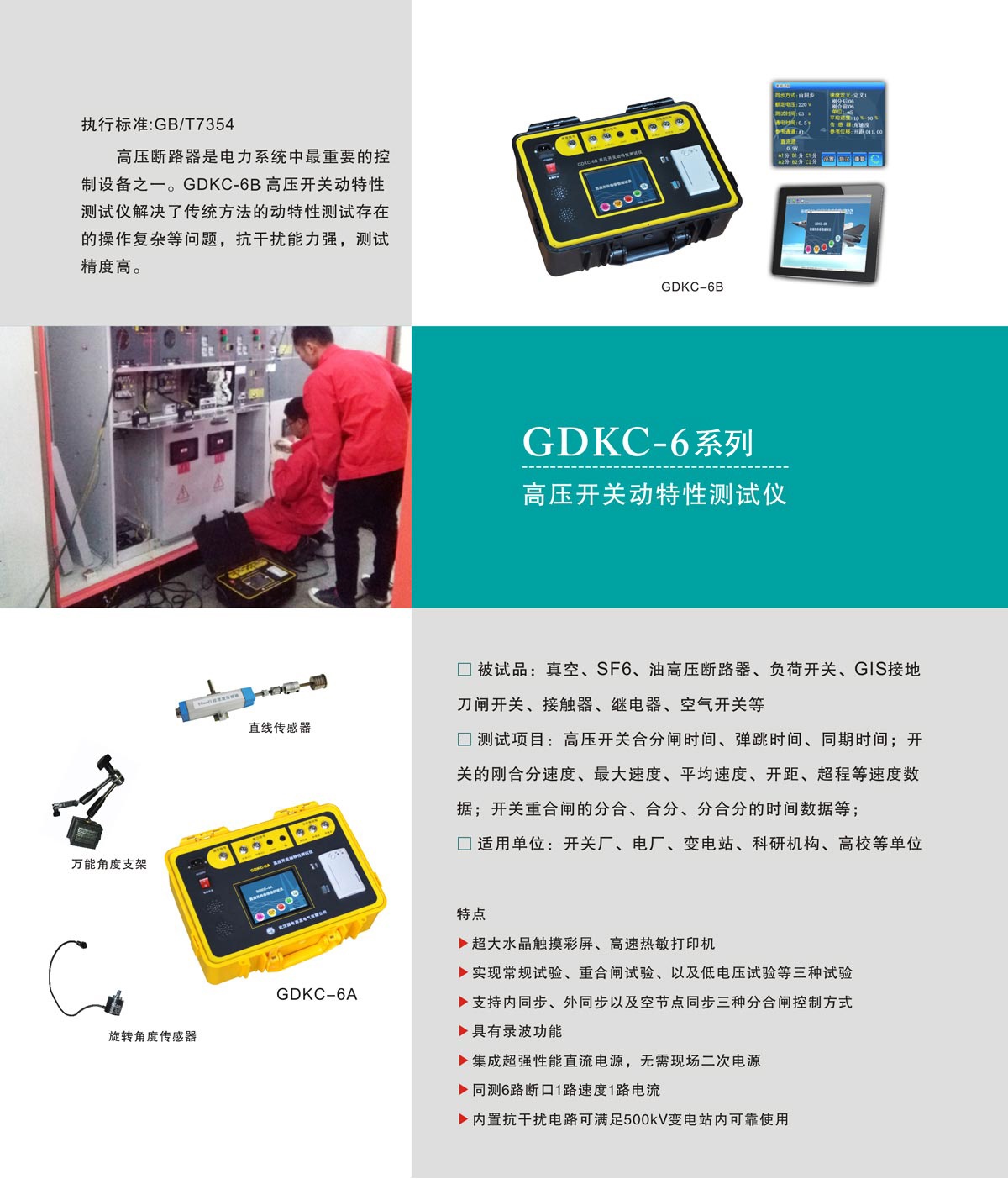

高壓斷路器是電力系統中最重要的控制設備之一。電網中高壓斷路器的運行數量最多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作。GDKC-6型高壓開關動特性測試儀解決了傳統方法的動特性測試存在的操作復雜等問題，具有抗干擾能力強，測試精度高的特性。

• 被試品：真空、SF6、油高壓斷路器、負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等
• 測試項目：高壓開關合分閘時間、彈跳時間、同期時間；開關的剛合分速度、最大速度、平均速度、開距、超程等速度數據；開關重合閘的分合、合分、分合分的時間數據等；
• 適用單位：開關廠、電廠、變電站、科研機構、高校等單位

產品特點

• 電腦遠程同步界面控制

              配置筆記本電腦（選配），Windows XP/Windows 7操作系統，通過USB轉RS232接口同步儀器界面，                遠程進行操作控制儀器、可導出試驗數據；


• 超大水晶觸摸彩屏、高速熱敏打印機

              5.7寸640×480彩色觸摸屏,人性化交互式水晶界面，圖文顯示，界面直觀，便于現場人員操作和使用；
              高速熱敏打印機，方便現場打印試驗數據和曲線；

• 集成超強性能直流電源

              集成操作電源，無須現場二次電源，現場使用更加方便快捷；
              電源電壓17V～270V可調，電流20A，連續工作時間3s；

• 三種試驗完美實現

              常規試驗,測出開關的合分閘時間、彈跳時間、同期時間；測出開關的剛合分速度、最大速度、平均速度、開距、超程等速度數據；
              重合閘試驗,測出開關重合閘的分合、合分、分合分的時間數據；
              低電壓試驗,測出合分線圈的電壓動作值，電源電壓可連續調節；

• 三種合分閘控制方式

              支持內同步方式控制，內部電源輸出直流電壓給合、分閘線圈；
              支持外同步方式控制，外部電源提供電壓給合、分閘線圈；
              支持空節點同步方式控制，開關自身電源提供電壓給合、分閘線圈，內部提供兩路無源空接點；

• 具有錄波功能

              可對應時間坐標顯示斷口狀態—時間曲線、行程—時間（S－t）曲線、線圈電流—時間（I-t）曲線，有利于對開關機構故障的準確判斷。

• 大容量存儲器，支持U盤內置或外置

              帶4G容量的U盤，可海量存儲現場數據，U盤可選內置方式或外置方式；儀器具有1個標準USB接口，易導出試驗數據；U盤外置方式下用于插U盤，U盤內置方式下，直接連接PC機；

• 同測6路斷口1路速度1路電流

              可測試6斷口數據，內部抗干擾電路可以抵御現場感應的10kV高壓；
              可測試1路速度，配備直線傳感器、角速度等傳感器，幾乎涵蓋所有型號開關的測試；
              在內同步方式時，可測試1路通過合、分閘線圈的電流；

• 配備PC機上層軟件

              PC機上層軟件可以打開試驗數據，即可以管理分析試驗數據，也可以生成試驗報告、導出EXCEL數據等功能；

• 內置抗干擾電路

              內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證儀器及人員安全、儀器并能穩定、準確測試；

• 防塵防水工程塑料密封箱

              采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。


產品參數

最大速度	20m/s
分辨率	0.01m/s
測試準確度為	± 1.0% 讀數± 0.05
行程測試范圍	6mm ～ 280mm （可選配至 6-700mm ）
行程最小分辨率	0.1mm
測試準確度為	± 1.0% 讀數± 0.1mm
時間測試范圍	10ms ～ 15s
時間分辨率	0.1ms
時間測試準確度為	± 0.5% 讀數± 0.2ms
最小動作同期差分辨率	0.1ms
測試準確度為	± 0.5% 讀數± 0.1ms
測試通道 8 路	6 路斷口時間， 1 路速度， 1 路線圈電流
電源	AC220V ± 10%50Hz ± 1Hz
操作電源輸出	電壓DC16V～270V可配調，電流20A，數字程控調整，連續工作時間3s
