GD-3134A電纜路徑探測儀的研發生產在國內已有三十多年歷史，我公司在研發生產地下管線綜合探測儀的同時，長期致力于金屬管線路由、故障測試技術的服務和研究，為客戶解決了很多疑難問題，得到廣大用戶的信賴和支持，同時我們把現場的問題帶了回來，有針對性研究，終于誕生了用戶期望的、國內獨一的“金屬管線綜合探測儀”。該產品的研發成功，解決了多年來困擾供電部門帶電尋徑的問題；解決了故障管線準確路徑尋測難的問題；開辟了金屬管線尋徑新領域，打破了國外產品在中國的壟斷。

　　自產品推向市場以來，因其功能強大、性能優越已廣泛應用于城市供電局、縣電力局、鐵路供電段、大中型企業（石油、化工、煤礦、電廠、鋼廠）、院校、物業小區、城市路燈、高速公路、通信維護等部門。在我們強有力的技術支持下，為供、用電部門快速搶修、快速查找地下管線發揮著應有的作用。

　　功能特點

　　1：工作原理

　　本儀器是以電磁波在傳輸過程中的反射原理和電磁感應原理為基礎，結合數字濾波、無線接收、軟件控制而設計的高科技產品。

　　電磁感應：其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，金屬管線感應到電磁波后，在線纜表面產生感應電流，感應電流就會沿著金屬線纜向遠處傳播，在電流的傳播過程中，又會通過該線纜向地面輻射出電磁波，這樣當地下金屬管線測試儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。如下圖所示：

　　此原理實現的條件：首先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周圍產生磁場；其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。

　　2：儀器特點

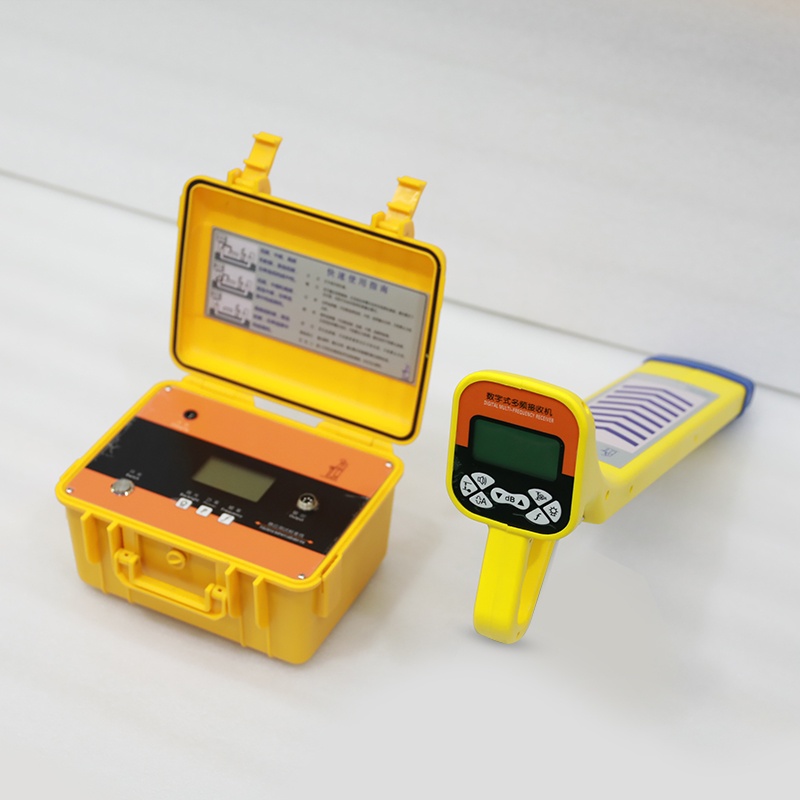

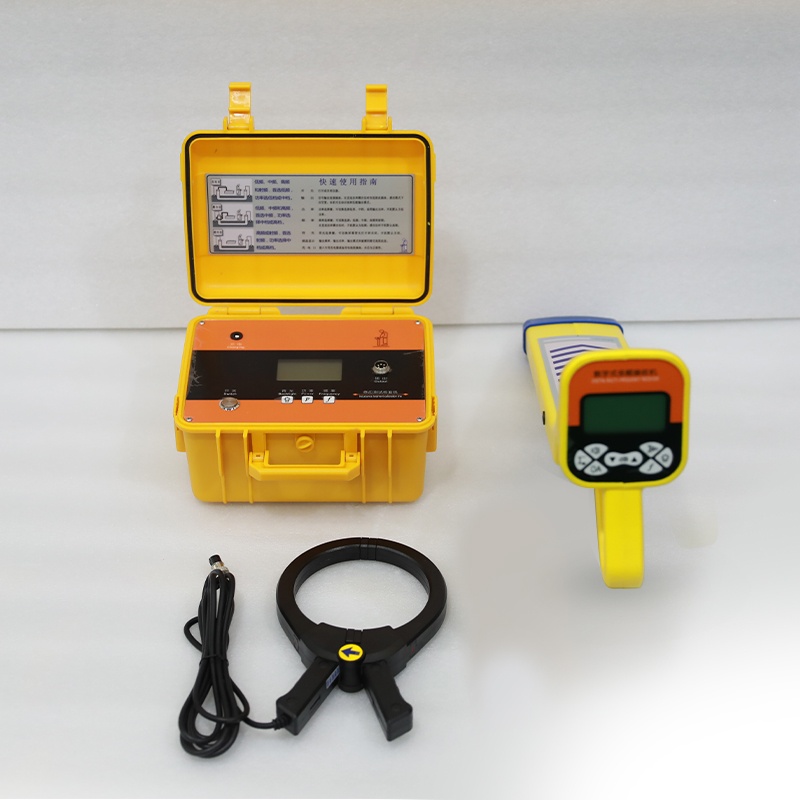

　　2.1發射機特點

　?。?）具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。

　?。?）恒功率輸出、自動匹配，保證本機工作在最佳狀態。內置絕緣回路電阻表功能，自動測量金屬管線對地及相間的環路阻抗，可協助判斷金屬管線絕緣性質。

　?。?）查找金屬管線路徑成功率、測試精度及測試方便程度優于國內任何一種檢測設備。

　?。?）儀器具有強大的數據處理能力和友好的顯示界面

　?。?）內置鋰電池供電，可在無電源環境測試金屬管線的路由，保障日常工作。

　　2.2接收機特點

　?。?)便攜輕巧，使用方便，充電鋰電池供電，一人即可操作，使用簡單。

　　(2)數字化設計，軟件控制，性能穩定、可靠。

　　(3)所測信息以數字大小、升降光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。

　　(4)接收機具有缺電報警和自動關機保護等功能。

　　(5）接收機可接A字或探損桿采用跨步電壓法定點。

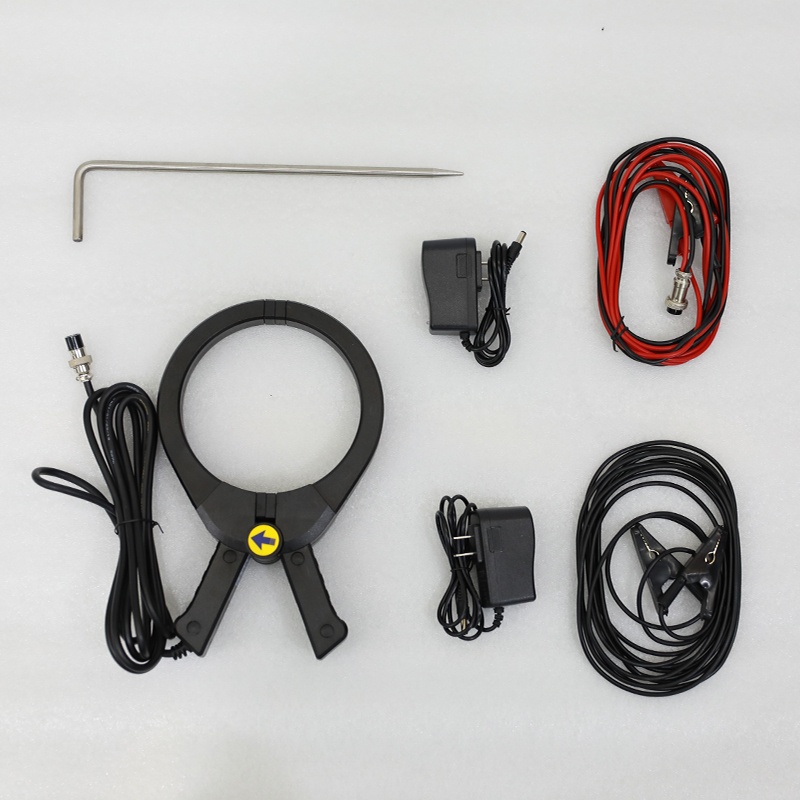

　　(6）接收機可配識別接收耦合鉗用于管線鑒別
