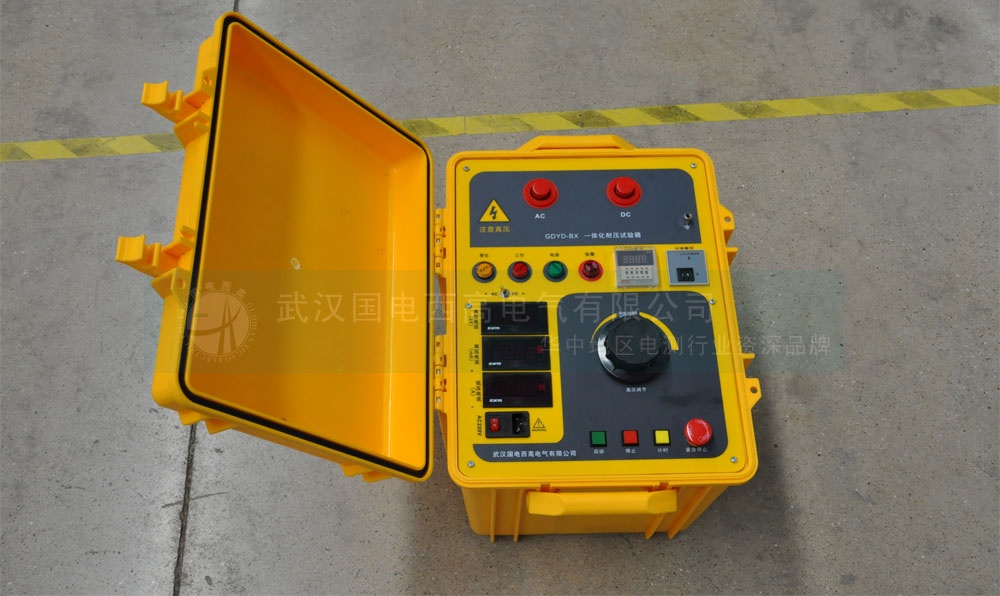

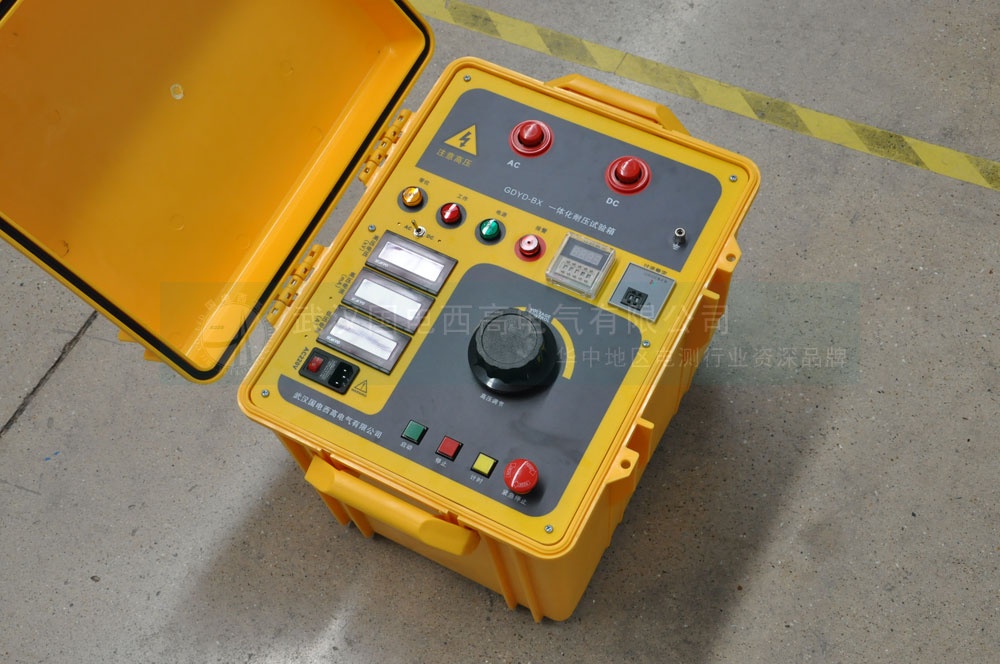

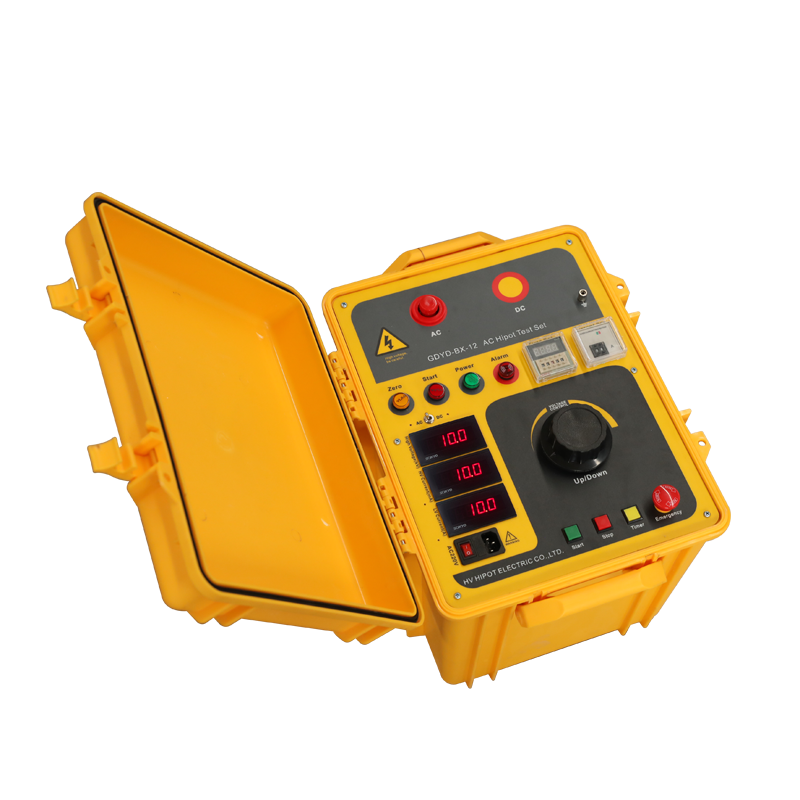

GDYD-BX系列一體化耐壓測試儀是在GDYD-D系列耐壓儀基礎上設計的性能更先進的耐壓試驗設備，與GDYD-D系列儀器相比，電壓等級更高、帶負載能力更強，并采用了更加堅固、防護等級更高的工程塑料機箱；可以作為交（直）流電壓源用來測試原器件和整機性能。輸出電壓0～10kV，漏電流從0～200mA。適合各種家用電器、電源、變壓器、接線端子、高壓膠木電器、開關電源插頭座、電機、電子儀表、儀器等，同時也是科研實驗室、技術監督部門不可少的耐電壓實驗設備。本裝置是全數顯型耐電壓測試儀系列產品，測試電壓、漏電流、測試間均為數字顯示。
· 用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗；
采用標準
DL/T 848.2-2004 《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》
DL/T 474.4-2006 《現場絕緣試驗實施導則 第4部分:交流耐壓試驗》
DL/T 596-2005 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
GB4793-1984 《電子測量儀器安全要求》
GB191 《包裝貯運標志》
GB/T.311-1997 《高壓輸變電設備的絕緣與配合》
|
型號規格 |
容量 |
輸 入 電 源 |
輸 出 電 壓（ KV ） |
||
|
（ V ） |
（ A ） |
（ AC ） |
（ DC ） |
||
|
GDYD-BX-11（停產） |
1 |
220 |
4.5 |
0-10 |
/ |
|
GDYD-BX-12 |
2 |
220 |
9 |
0-10 |
/ |
|
GDYD-BX-21（停產） |
1 |
220 |
4.5 |
0-20 |
/ |
|
GDYD-BX-22（停產） |
2 |
220 |
9 |
0-20 |
/ |
|
GDYD-BX-11A（停產） |
1 |
220 |
4.5 |
0-10 |
0-14 |
|
GDYD-BX-12A |
2 |
220 |
9 |
0-10 |
0-14 |
|
GDYD-BX-21A（停產） |
1 |
220 |
4.5 |
0-20 |
0-28 |
|
GDYD-BX-22A（停產） |
2 |
220 |
9 |
0-20 |
0-28 |
|
GDYD-BX-052（停產） |
2 |
220 |
9 |
0-5 |
/ |
