串級試驗變壓器有哪些好處?

人看過  0 人點贊

    串級試驗變壓器,體積小,重量輕,易于搬運及運輸。對于高電壓等級下的試驗變壓器,更經濟結構更簡單。由于串級由多個單臺試驗變壓器組合而成,可單獨升壓,避免一臺故障整套不能使用的尷尬局面。

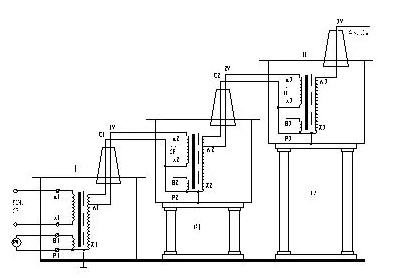

      串級試驗變壓器的接線如下圖:


  當兩臺試驗變壓器串級使用時,第一級與第二級試驗變壓器容量之比是2:1,總容量是第一級容量,總電壓是兩臺試驗變的最高輸出電壓之和,那么輸出電流就是總容量與總電壓之比。例如:5kVA/50kV與3kVA/50kV兩臺試驗變串級使用時,總容量為5kVA,總電壓為100kV,輸出電流就是5kVA/100kV也就是50mA。

      三臺試驗變壓器串級使用,例如上述型號分別是10kVA/50kV、5kVA/50kV、3kVA/50kV,那么三臺容量之比就是3:2:1,總容量同樣也是第一級試驗變壓器容量10kVA,而總電壓就是三臺試驗變壓器的電壓之和,也就是說總電壓輸出為150kV。

     故上述問題可以很清晰的回答出來,因為三臺都是同50kV電壓等級的試驗變壓器,所以總電壓就是三臺試驗變壓器的輸出電壓之和150kV。而容量是遵從3:2:1的關系。那么總容量就是第一級試驗變壓器的容量,而操作臺是與整套系統的容量一致的,所以操作臺應配置與第一級試驗變壓器同容量的10kVA。

     不過我們需要注意的是,不管是兩級或是三級串,輸出電流嚴禁超出最后一級的額定電流。

  下面國電西高小小編總結了一套口訣可以這樣記:

  串級試驗變壓器,各級電壓要一致

  兩串容量二比一,三串容量三二一

  總體電壓需求和,系統容量最前級
