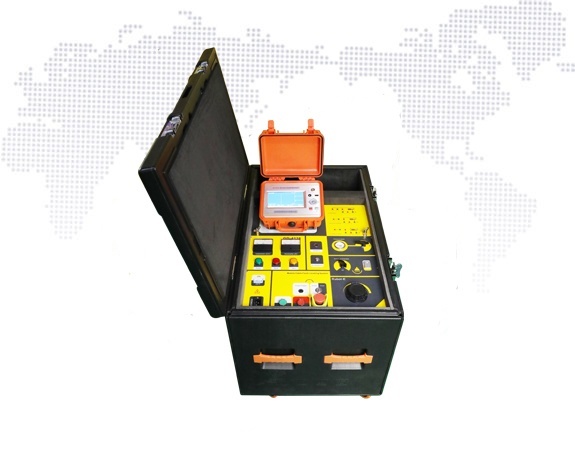

GD-4138系列移動式電纜故障綜合測試儀是集測距、尋跡、定位于一體，設備內部集成直流高壓源、高壓電容、高壓弧反射測量裝置以及電氣高壓控制裝置，整套設備小巧便于移動、運輸及現場測試的綜合電纜故障測試定位裝置。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試及定點，若配備聲測法定點儀，可準確測定故障點的精確位置。適用于220KV及以下電壓等級的對各種埋地電纜、架空電纜、電力電纜進行測距、尋跡、埋深探測及故障定位。多次脈沖法電纜故障測試儀代表目前國內電纜故障測試領域的較高水平，其技術也達到了國際較高水平，在國內處于比較領先地位，較大的超越了其它多種類型的電纜故障測試設備。

　　GD-4138H多次脈沖法電纜故障測試儀是國電西高在二次脈沖法電纜故障測試采樣技術基礎上精心研發的又一套新的、先進的電纜故障定位裝置。簡化了電纜故障定位的復雜性及難度，提出了更加新穎的電纜測試方法及手段，實現了更快捷簡便的故障波形判斷方式，達到了電纜故障定位較大的改變！

　　整套系統內部集成設備：

　　內置直流高壓電源單元和高壓電容單元

　　內置多次脈沖耦合單元

　　GD-4133多次脈沖電纜故障測試主機（可外置，放置在周轉箱內）

　　GD-4132電力電纜故障定點儀（可外置，放置在周轉箱內）

　　GD-2134E帶電路徑識別（外置選配）

　　產品特點：

　　1、多種測距方法：低壓脈沖法、脈沖電流法、多次脈沖法：電流取樣、直流輸出。

　　2、采樣信號種類：直流弧反射法、電流取樣、電壓取樣、低壓脈沖。

　　3、集成直流高壓發生器、高壓電容、自動高壓球隙、穩弧單元及各種信號采集于一體，便于操作的故障定位系統。

　　4、對各種220V～220KV電壓等級電力電纜的低阻、高阻泄露性故障、閃絡性故障進行快速定位和定點。

　　5、現場測試不用進行復雜接線，所有測試方式的切換，均通過弱電控制內部高壓開關進行自動切換。

　　6、集成多檔直流高壓發生器、多檔高壓電容、穩弧單元及各種信號采集于一體，便于操作的故障定位系統。

　　7、多檔輸出高壓切換、均通過內部低壓弱電進行控制安全可靠。

　　8、設備結構采用高強度的塑料機箱，機箱即是設備的外箱也是設備發貨包裝的轉運箱，轉運周轉方便合上蓋就可直接裝車轉運。

　　9、球隙沖擊放電：弱電控制電磁閥空氣氣隙，放電周期3—12秒可調，并特別設計消音裝置，滿足始端電纜故障需要靜音的要求。

　　10、設備內置放電回路，故障測試完成后關閉高壓后只需將按鈕打在放電位置可自動放電。

　　11、測距主機可提供最高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。

　　12、設備所有輸出接線柱全部布置在一塊后板上接線方便，且操作面板上畫有各種接線方式的接線圖，對于沒有使用經驗的人員也可輕松接線進行使用。

　　13、設備底部配置有4只高強度滑動輪，可推動可疊加存放。

　　14、測距主機采用7寸大屏幕液晶，160°可視角度，顯示內容豐富、直觀。

　　15、可在主機內存儲大量波形，使用U盤可進行波形數據的導入導出。

　　16、主機可與計算機（臺式機或筆記本機）連接，進行聯機通訊。

　　17、主機在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。

　　18、主機內置聚合物鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。

　　19、整機采用整體式轉運箱結構設計，結構緊湊堅固特別適合施工現場使用。

國電西高產品選型豐富，值得信賴的電測設備廠家~
